SR24 是西门子 S7-200 SMART G2 第二代小型 PLC，AC/DC/RLY 规格（交流供电、DC 输入、继电器输出），主打经济型开关量控制 + PROFINET 总线伺服方案，是 G2 系列里的交流供电、继电器输出款 CPU。

✅ 基础硬件规格

• 供电：AC 85～264V（直接接 AC220V 市电，现场布线方便）

• 板载 IO：14 路 DC24V 数字输入 / 10 路继电器输出，合计 24 点

• 继电器输出：单触点最大 2A，交流、直流负载都可驱动，适合电磁阀、接触器、指示灯；本体不支持高速脉冲 PTO/PWM

• 内置传感器电源：DC24V，最大输出 300mA，给接近开关、光电传感器供电

• 端子：Push-in 免工具直插可拆卸端子，接线、检修更快捷

• 安装：标准 DIN 导轨安装，刀片式超薄机身，节省柜内空间

✅ 通信与运动能力

• 双 RJ45 PROFINET 网口（内置交换机），支持PROFINET IRT 等时同步，最多可带 8 台 PN 总线伺服；同时支持 Modbus TCP、S7 通信、Web 网页监控、I-Device 从站

• 自带 RS485 串口：支持 Modbus RTU、自由口、PPI 通信，方便对接变频器、仪表

• 运动控制：无本体脉冲输出，只能控制 PN 总线型伺服；支持电子凸轮、电子齿轮、探针、Trace 波形追踪调试、PLCopen 标准运动指令

• 高速计数器：8 路高速计数，最高 200kHz，可采集编码器信号

✅ 存储、扩展、软件

• 程序存储 100KB，数据区 100KB，支持 UDT、FB、数组、全局 DB 变量，程序复用性更强

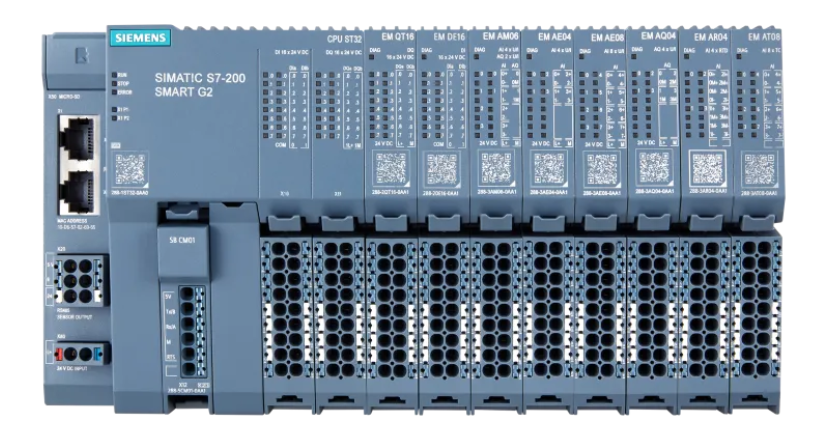

• 扩展能力：最多 16 个 G2 刀片式专用扩展模块 + 最多 2 块 G2 信号板；⚠️ G2 模块和老款 G1 的 EM 模块不能通用

• 编程软件：Micro/WIN SMART V3.1 / V3.2，老 V2 版本软件无法识别

• 支持 Micro SD 卡：程序备份、固件升级、批量复制程序

✅ 认证（V3.3 新版固件）

CE、UKCA、China RoHS、UL/cULus，可满足香港水务、海外北美项目合规要求。

✅ 适用场景

适合不需要步进 / 脉冲伺服的设备：普通流水线、风机水泵控制柜、暖通、包装辅机、输送线、电磁阀回路控制、PN 总线伺服方案。

📌 和 ST32 简单对比

• SR24：AC220V 供电、继电器输出，无本体脉冲，主打开关量、PN 总线伺服，性价比高

• ST32：DC24V 供电、晶体管输出，自带 5 路 200kHz 脉冲，支持步进 + 脉冲伺服
