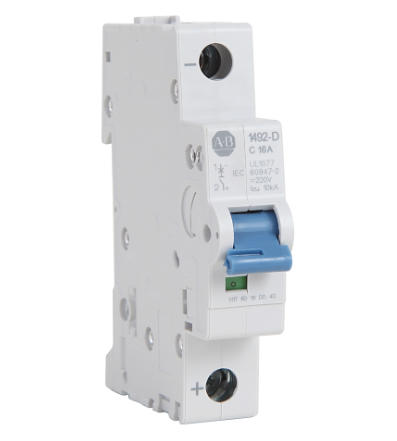

1492-D1C100

1492-D DC High Voltage Miniature Circuit Breakers, Trip Curve C, 1-Pole, 10A

1492-D 高压直流微型断路器，C 脱扣曲线，1 极，10A

核心电气参数：

• 额定电流：10A

• 极数：1P（单极）

• 脱扣特性：C 曲线

• 适用回路：高压直流回路（单极规格：最高 48V DC；2P 型号可达 96V DC）

• 类型：热磁式微型断路器（IEC 标准定义 MCB）

• 安装：DIN 导轨安装

• 端子：双端子，最多可接 4 根导线，或 2 根导线 + 母排

• 功能：直流回路过载 + 短路保护；内置永磁体灭弧结构，专门处理直流电弧

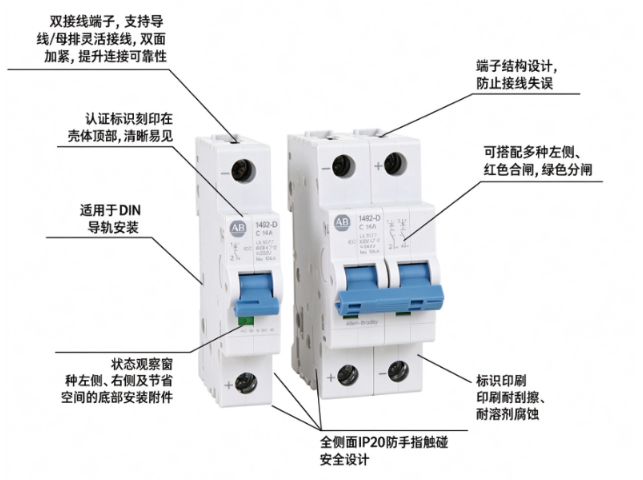

产品特性：

• 专为高压直流回路设计，内置永磁体，将电弧引导至灭弧栅片

• 双接线端子设计，连接更可靠，最多可接入 4 根导线，或 2 根导线 + 1 条母排

• 可通过底部安装型辅助触点模块对现有设备加装辅助触点，不占用 DIN 导轨空间，改造升级便捷

• 同一台断路器最多可集成 6 个附件

• 优异的抗冲击、抗振动性能，避免误跳闸

• 端子结构可引导导线进入接线孔，拧紧过程中减少接线失误

• 单极 / 多极可选拨动开关锁具，支持上锁挂牌（LOTO）安全操作

• 符合 RoHS 要求，产品可完全回收

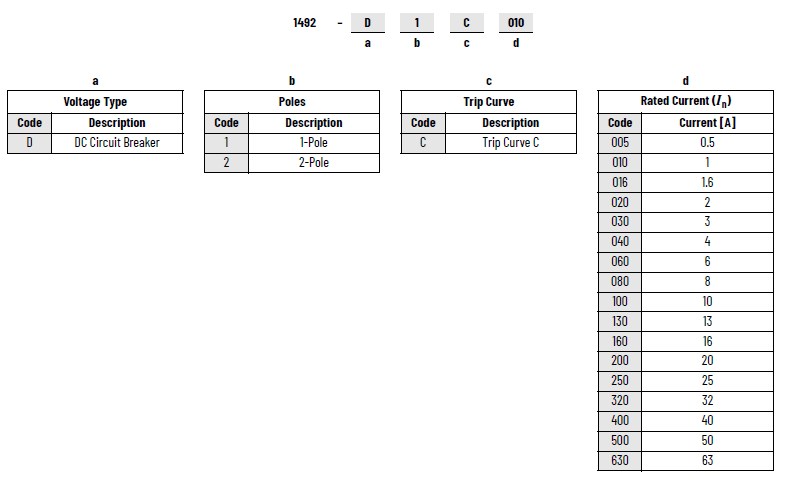

型号说明：

1492-D：产品系列，直流微型断路器

• 1：1 极（1P）

• C：C 型脱扣曲线（配电型，5~10In 瞬时脱扣，用于普通电机、电源回路）

• 100：额定电流 10A

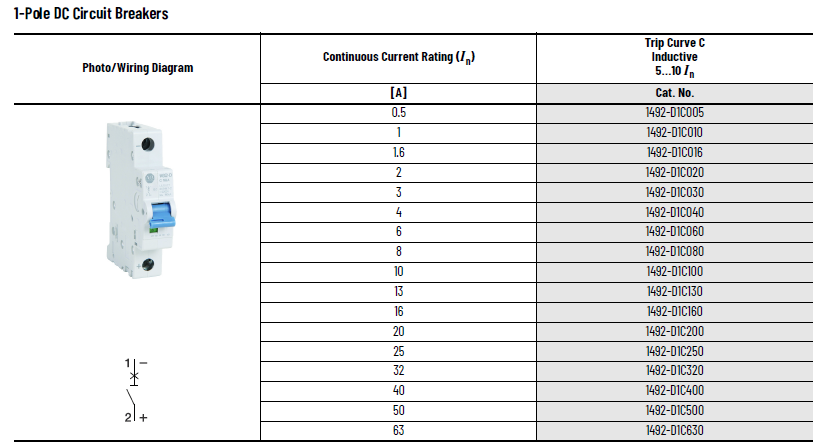

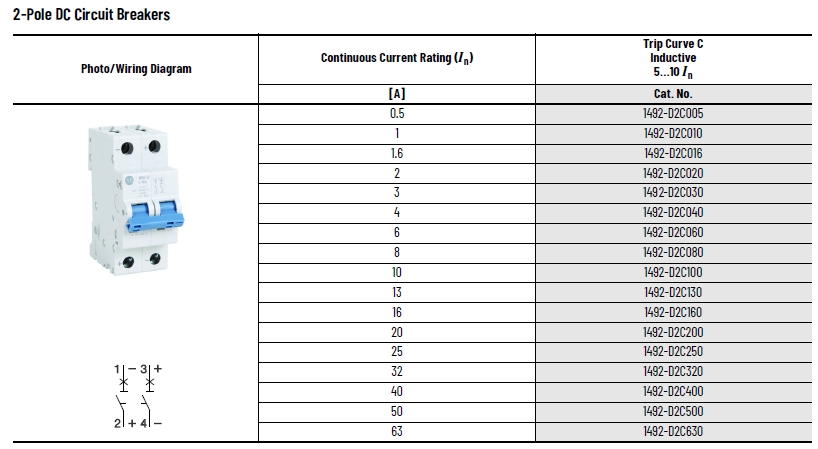

各极数型号列表：

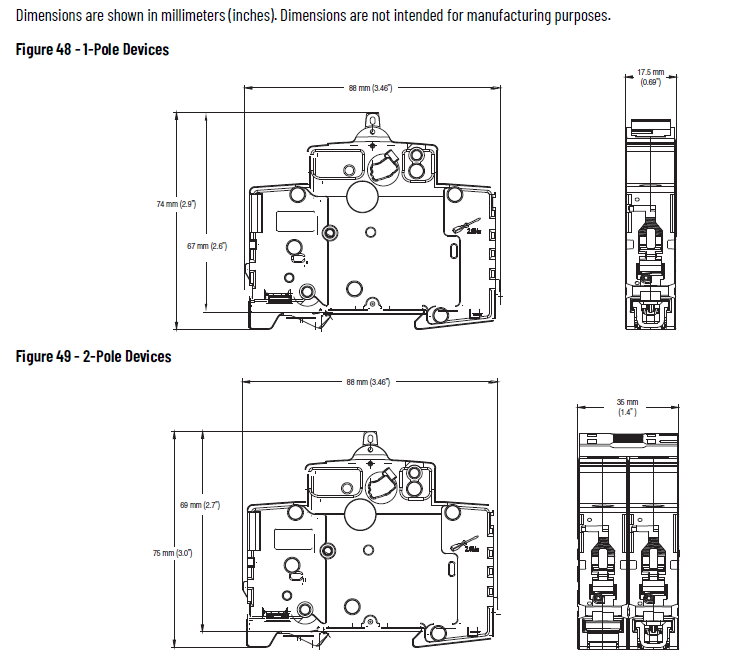

安装尺寸：

认证：

1. UL Recognized（UL 部件认可）标准：UL1077，档案号 E65138

注意区分：不是 UL489 Listed，北美 NEC 规范不能单独作为分支回路主保护，仅设备内部次级辅助保护。

2. CSA 加拿大认证标准：CSA C22.2 No.235

3. CCC 中国强制性 3C 认证国标 GB 14048.2

4. CE 欧盟符合性遵循 EN 60947-2，LVD 低压指令

5. UKCA 英国符合性声明英国市场准入

6. EAC 欧亚联盟海关联盟认证TR-TC-020/2011 低压法规，俄、哈、白俄等国使用

7. VDE 德国电气工程师协会认证

8. DNV GL 船级型式认可船舶、海上平台设备适用

9. KC 韩国认证韩国市场准入

10. RoHS 环保合规限制有害物质指令

详情，请点击：1492-D1C100 | Allen-Bradley | US
