1492-SPM1C100
MCB Supplementary Protector 10 A
基本信息：
UL1077 10 A 辅助保护断路器
1492-SPM：系列代号，辅助保护器 Supplementary Protector（热磁微型断路器）
1：1P（1 极）
C：C 型脱扣曲线（5~10In 瞬时脱扣）
100：额定电流 10A
Description
Bulletin 1492-SPM Supplemental Circuit Breaker, 1-Pole, Trip Curve C, 10A, No Neutral
中文注释：
1492-SPM 系列辅助断路器，1 极，C 型脱扣曲线，额定电流 10A，无中性极

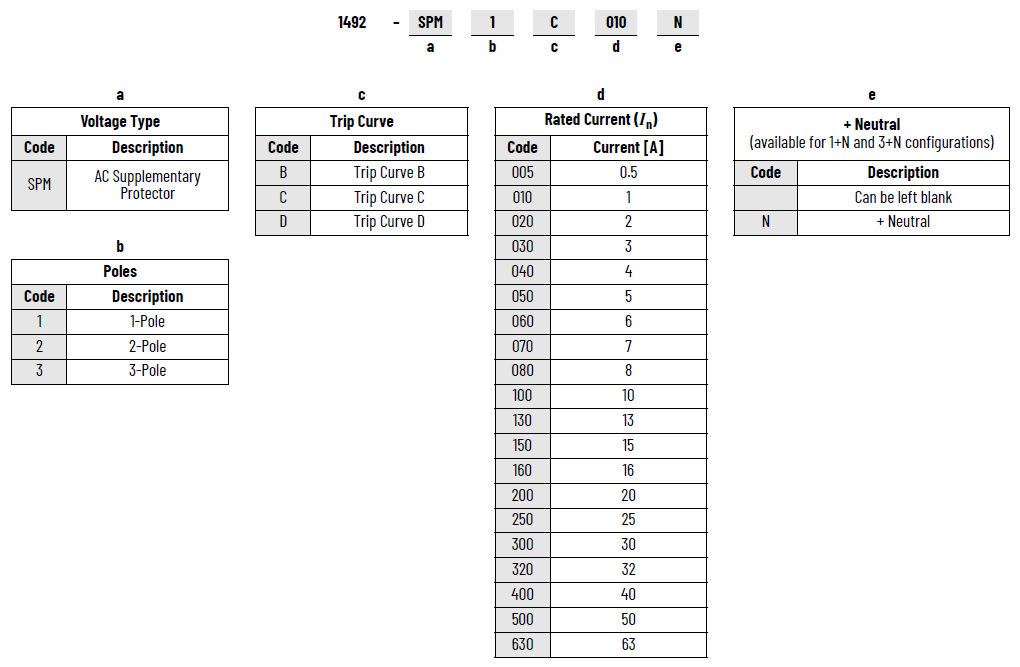

型号说明：
核心参数：
| 项目 | 参数 |
|---|
| 额定电流 In | 10 A |
| UL/CSA 交流电压 | 277V AC |
| IEC 交流电压 | 230V AC |
| 直流电压 | 48V DC（单极） |
| 脱扣类型 | 热磁脱扣（过载热保护 + 短路磁保护，限流型） |
| 分断能力 | UL:10kA；IEC:15kA |
| 脱扣曲线 | C 曲线，5~10 倍额定电流瞬时短路脱扣 |
用途：
Supplemental Circuit Breaker：辅助断路器（北美叫法，即 Supplemental Protector，UL1077 认证，不能作为北美分支回路主保护）
一般用来控制柜内除了主断路器之后的二级继路器。
额定电流为10A脱扣曲线C，但不同极数的辅助微断型号列表：
| 型号 | 系列 | 极数 | 电流 | 脱扣曲线 | UL 标准 |
|---|
| 1492-SPM1C100 | 1492-SPM | 1P | 10A | C | UL1077 |
| 1492-SPM2C100 | 1492-SPM | 2P | 10A | C | UL1077 |
| 1492-SPM3C100 | 1492-SPM | 3P | 10A | C | UL1077 |

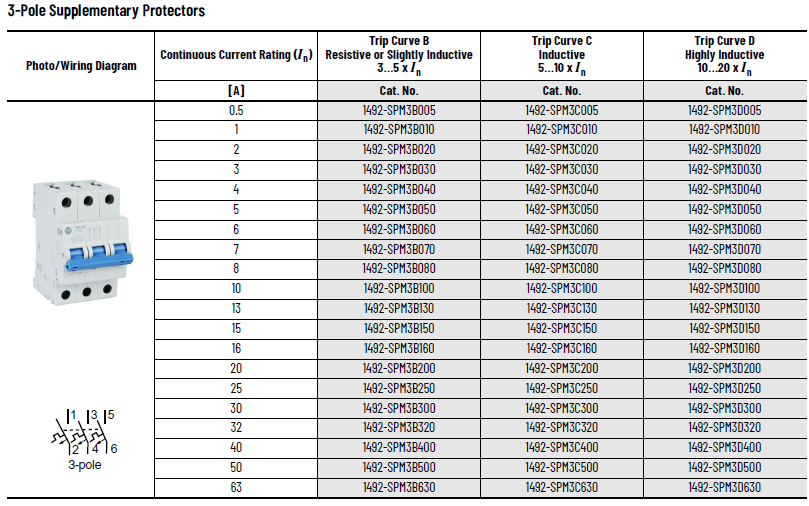

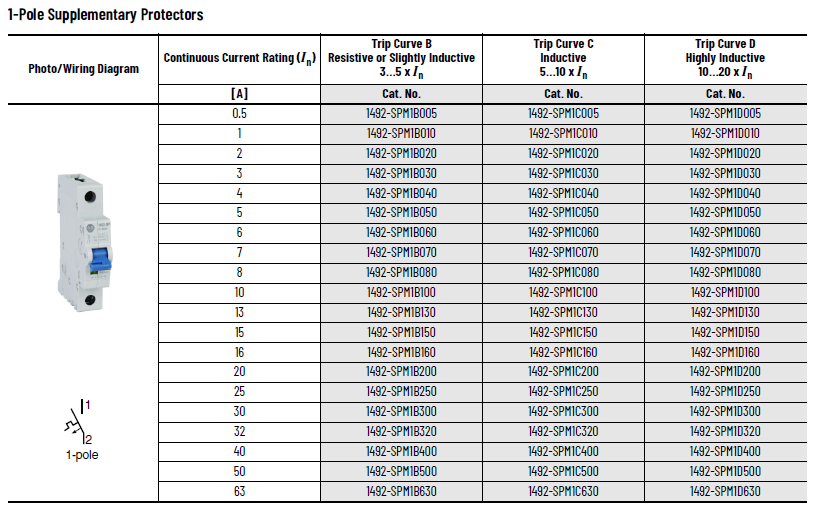

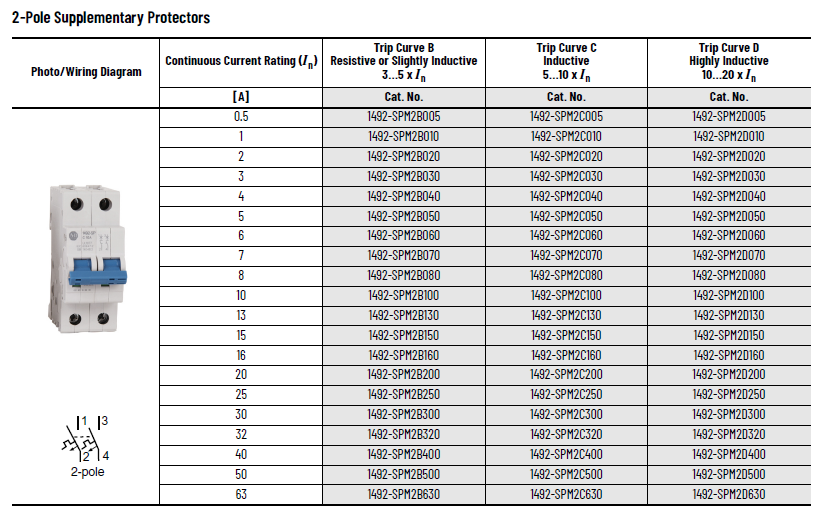

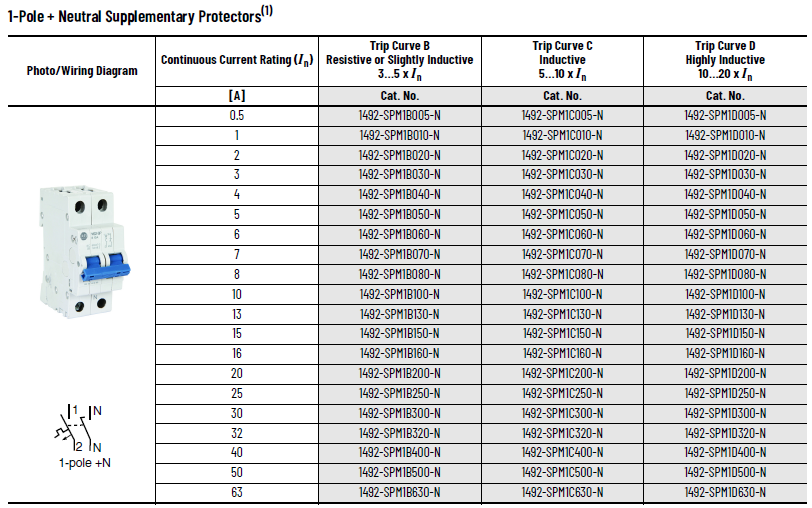

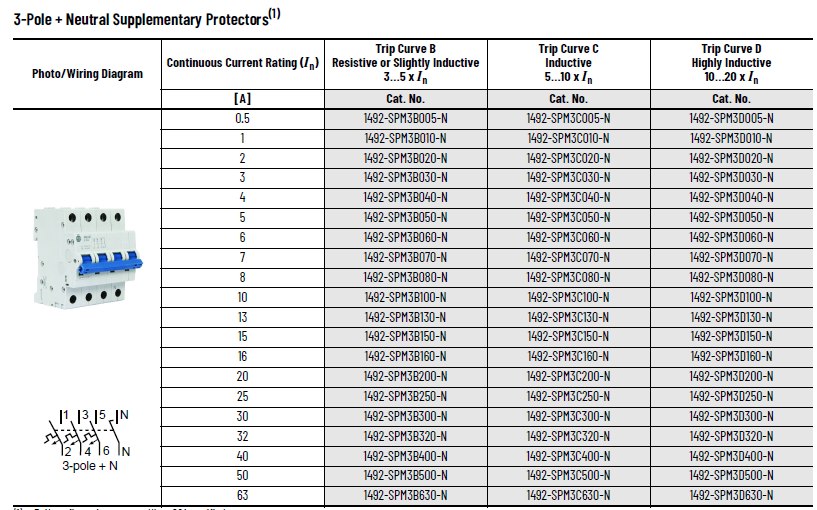

各极数型号列表：
注意：1P+N 只有 1 极带过载 / 短路保护，N 极仅机械联动分断；2P 两极都自带独立热磁脱扣保护，两极都能检测故障。
1492-SPM与1489-M的使用区别：
| 项目 | 1492-SPM1C100 | 1489-M1C100 |
|---|
| UL 标准 | UL1077 Component Recognized | UL489 Listed |
| 北美定位 | 设备次级辅助保护，不可单独做分支回路保护 | 分支回路主保护，符合 NEC 规范 |

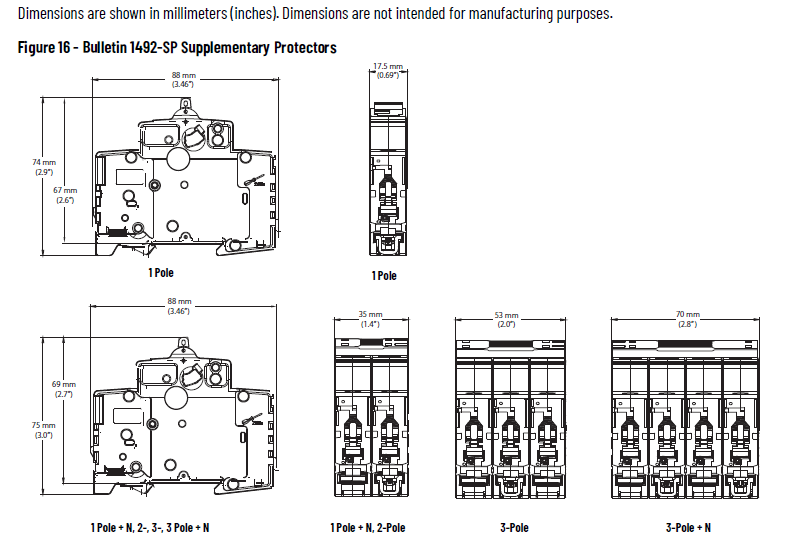

安装尺寸图：
认证：
UL Recognized（UL 部件认可）标准：UL1077，档案号 E65138
注意区分：不是 UL489 Listed，北美 NEC 规范不能单独作为分支回路主保护，仅设备内部次级辅助保护。
CSA 加拿大认证标准：CSA C22.2 No.235
CCC 中国强制性 3C 认证国标 GB 14048.2
CE 欧盟符合性遵循 EN 60947-2，LVD 低压指令
UKCA 英国符合性声明英国市场准入
EAC 欧亚联盟海关联盟认证TR-TC-020/2011 低压法规，俄、哈、白俄等国使用
VDE 德国电气工程师协会认证
DNV GL 船级型式认可船舶、海上平台设备适用
KC 韩国认证韩国市场准入
RoHS 环保合规限制有害物质指令
