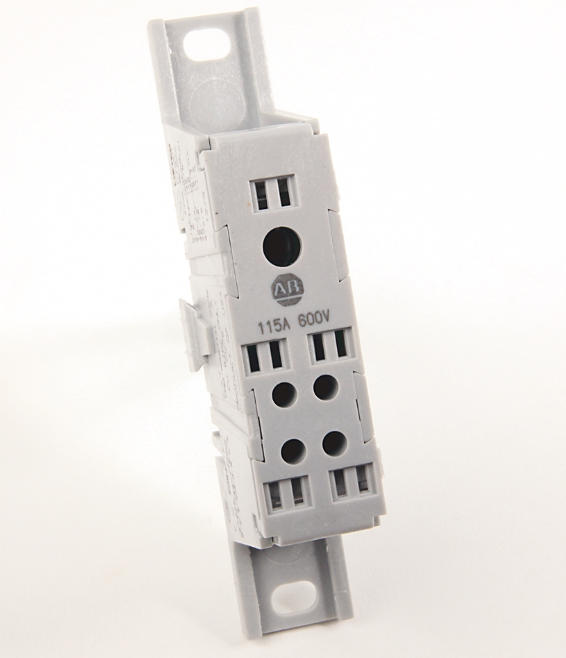

型号：1492-PDME1141
115 A Enclosed Power Distribution Block 115A 封闭式电源分配模块
Lifecycle status:生命周期状态：Active 有效
Description 描述
1492 Enclosed Power Distribution Block, 1-Pole, Aluminum, 1 Opening Line Side, 4 Openings Load Side, 115 Amps1492 封闭式配电分线盒，单极，铝材质，进线侧1个开口，出线侧4个开口，额定电流115安培
注释：封闭式电源配电端子（分线器），控制柜内 1 路主电源输入，分成 4 路分支输出，实现一进多出配电；
本身不带过载、短路保护，只做导电分线。
详细功能：
电源一分多分配进线侧：1 个接线孔（主线输入）
负载侧：4 个接线孔（分出 4 路独立支线）
额定 115A、600V 交直流通用，把一路大电流电源分成 4 路给多个负载供电。
IP20 封闭外壳，防触电自带绝缘保护壳体，不需要额外挡板，防止手指意外触碰带电端子，满足北美控制柜安全规范。
安装方式灵活DIN 导轨安装 或者 面板直接螺丝固定；多个单极模块可以并排拼装，做成 L1/L2/L3/N 多相配电排。
接线可靠性铝材质端子，螺钉是防丢失 captive 锁紧螺钉，振动环境下螺钉不会脱落；外壳高强度热塑料，抗撞击。
典型使用场景：
控制柜进线之后，主回路分线：
断路器输出 → 1492-PDME1141 → 分出 4 路，分别给到 1492-SPM、1492-D 微型断路器、仪表、PLC 电源等负载。
相似型号区分：
| 型号 | 外壳类型 | 极数 | 进线 / 出线 | 适用导线（负载侧） | 核心特点 |
|---|
| 1492-PDM3111 | PDM 开放式（金属端子外露） | 3 极 | 1 进 1 出 | 11AWG | 3 相共用一个底座，A/B/C 三相一体；无防护外壳，必须额外加挡板；115A，铝端子 |

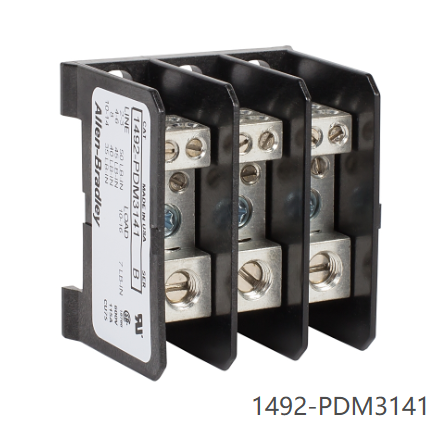

| 1492-PDM3141 | PDM 开放式 | 3 极 | 1 进 4 出 | 14AWG | 3 相一体，每相 1 进 4 出；开放式，端子裸露，适合柜体内部已有防护的场合 |
| 1492-PDME1111 | PDME 封闭式（带绝缘外壳，IP20 手指安全） | 1 极 | 1 进 4 出 | 11AWG | 单相独立模块，自带防触电外壳，无需额外挡板；支线支持粗线 11AWG |
| 1492-PDME1141 | PDME 封闭式 | 1 极 | 1 进 4 出 | 14AWG | 单相独立模块，自带绝缘防护壳；支线细线 14AWG（就是前面你看的型号） |
