基本信息：

UL489 1 A Miniature Circuit Breaker

1. UL489：北美 UL 标准，适用于分支回路断路器（Branch Circuit Protection），NEC 规范认可，可作为北美成套柜主分支保护；和 UL1077 辅助保护器（1492-SP）不是同一标准

2. Miniature Circuit Breaker (MCB)：微型断路器，热磁脱扣，过载 + 短路保护

3. 1 A：额定电流 1 安培

Description

Bulletin 1489-M Thermal-magnetic Circuit Breakers, Standard configuration, AC, 3 Pole Configuration, Trip Curve C, UL/CSA Max. Voltage: 480Y/277V AC , IEC/EN Max. Voltage: 400V AC,1A

中文注释：

1489-M 系列热磁式断路器，标准配置，交流，3 极，C 型脱扣曲线；UL/CSA 标准最大电压：480Y/277V 交流，IEC/EN 标准最大电压：400V 交流，额定电流 1A

型号说明：

• 1489-M：产品系列，热磁式微型断路器

• 3：3 极（3P）

• C：C 型脱扣曲线（配电型，5~10In 瞬时脱扣，用于普通电机、电源回路）

• 010：额定电流 1A






核心参数：

• 额定电流：1A，3P

• UL/CSA 交流电压：480Y/277V AC；IEC：400V AC；DC 最高 48V

• 分断能力：UL 10kA / IEC 15kA

• 安装：35mm DIN 导轨卡扣安装

• 防护：IP20（手指安全防护）

• 认证：UL489、CSA、CE、RoHS、CCC

• 保护功能：过载热保护 + 短路磁保护，可加装辅助触点、分励脱扣器

用途：

       控制柜内三相回路的分支短路与过载保护，北美 UL489 标准，适合成套出口设备。

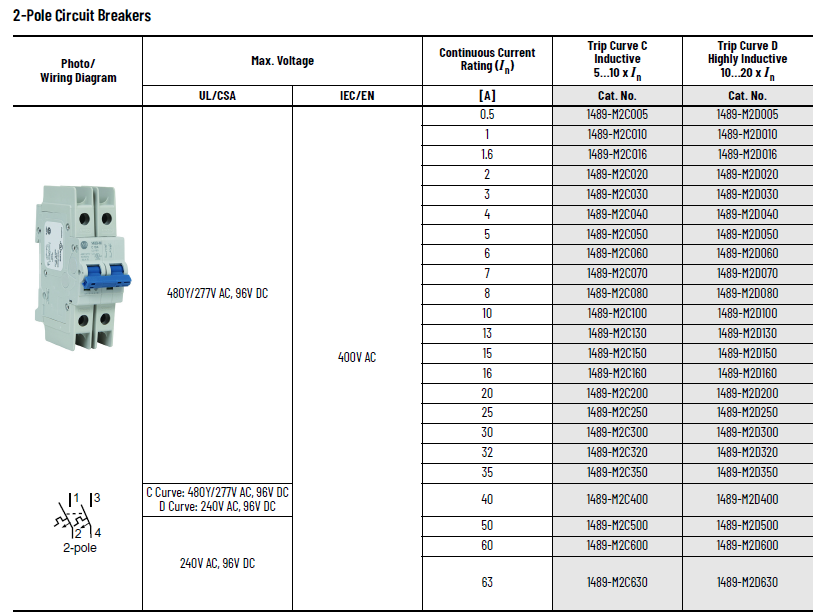

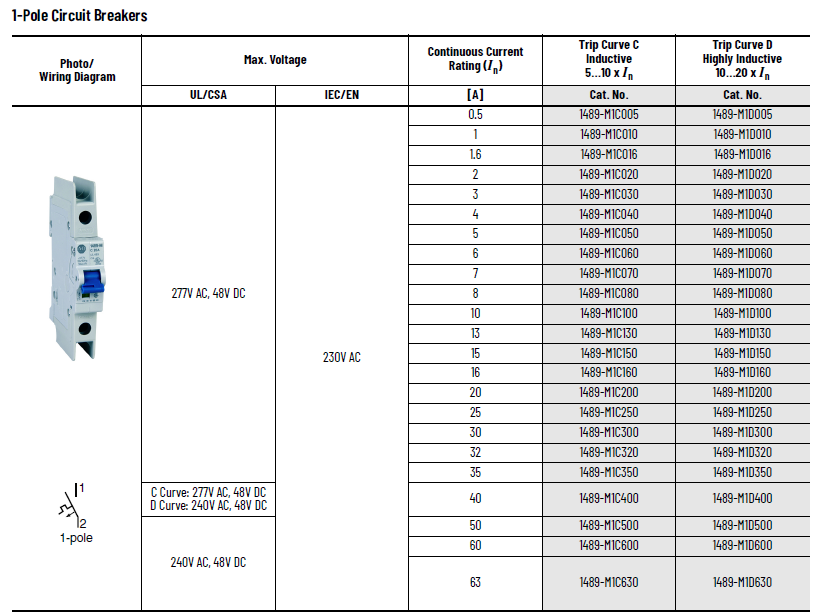

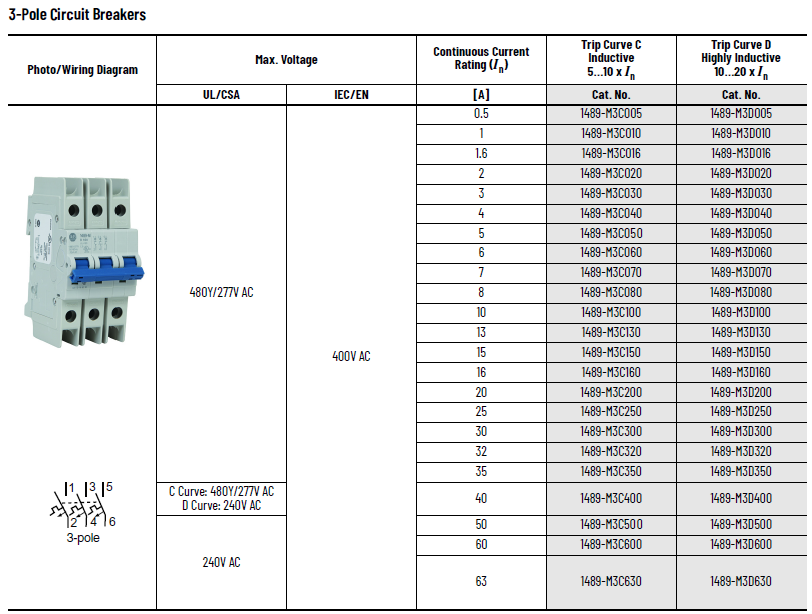

额定电流为1A但不同极数的微断型号列表：

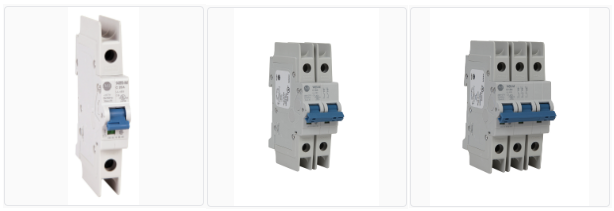

各极数型号列表：

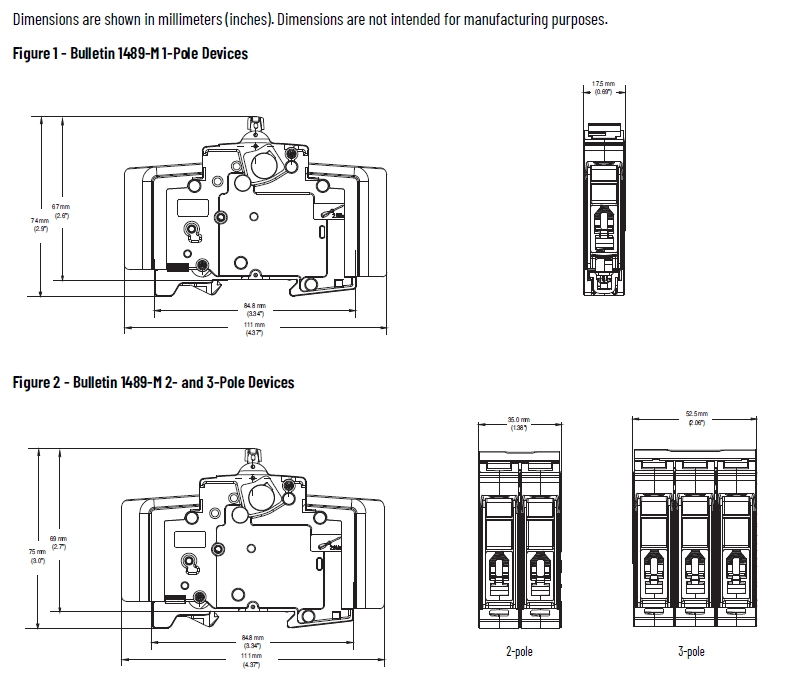

 安装尺寸图：

认证：

1. UL Listed（UL 列名）标准：UL 489，档案号：E197878，北美分支回路保护认证（美国市场）Rockwell A...

2. CSA 加拿大认证标准：CSA C22.2 No.5.1，加拿大市场准入Rockwell A...

3. CCC 中国强制性认证国标 GB 14048.2，国内销售必须的 3C 证书Rockwell A...

4. CE 欧盟符合性遵循 EN 60947-2，欧盟低压 LVD 指令，欧盟市场使用Rockwell A...

5. UKCA 英国符合性英国脱欧后认证，有单独 UKCA DoC 符合性声明文件（你前面看到的 1489-CT012）Rockwell A...

6. EAC 欧亚经济联盟海关联盟认证TR-TC-020/2011 低压法规，GOST IEC 60947-2，用于俄罗斯、哈萨克斯坦、白俄等（就是刚才 PDF 证书）

7. VDE 德国电气工程师协会认证德国本地权威安全认证，IEC 60947-2 标准Rockwell A...

8. RoHS 环保限制有害物质，欧盟 / 英国电子环保指令，RoHS 合规

详情请点击：1489-M3C010 | Allen-Bradley | US
