背景：SIMATIC S7-200 SMART 是西门子公司经过大量市场调研，为中国客户量身定制的一款高性
价比小型 PLC 产品。结合西门子 SINAMICS 驱动产品及 SIMATIC 人机界面产品，以 S7-200
SMART 为核心的小型自动化解决方案将为中国客户创造更多的价值。
概述：西门子 S7-200 SMART G2 是S7-200 SMART（G1）第二代升级款小型 PLC，是该系列自 2012 年发布以来最大一次改版，主打紧凑、更强扩展、PN IRT 运动控制。S7-200 SMART G2 系列是 S7-200 SMART 的第二代，在硬件架构设计方面大胆创新，采用刀片式设计，模块占用空间大
幅缩小，且采用直插式端子布局，简化了接线流程。系
统部署更加灵活，能够满足各种场景自动化应用需求。
CPU 根据用户程序控制逻辑监视输入并更改输出状态，用户程序可以包含布尔逻辑、计数、定时、复杂数学运算以及与其
它智能设备的通信。S7-200 SMART G2 结构紧凑、组态灵活且具有功能强大的指令集，这些优势的组合使它成为控制各种
应用的完美解决方案。

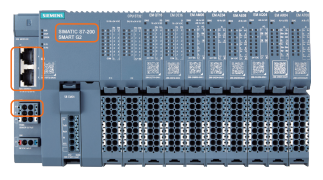

S7-200 SMART G2 模块本体集成 2 个 PROFINET 接口和 1
个 RS485 接口，可通过信号板插槽扩展 2 个信号板模块，
可满足小型自动化设备与触摸屏、变频器、伺服驱动器及
第三方设备通信的需求。

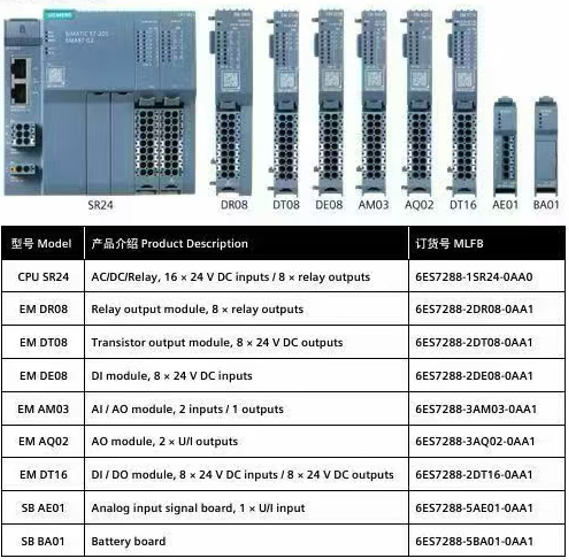

SMART G2目前共出了2款控制器，
型号分别是： 1、6ES7288-1ST32-0AA0
2、6ES7288-1SR24-0AA0
产品高点：

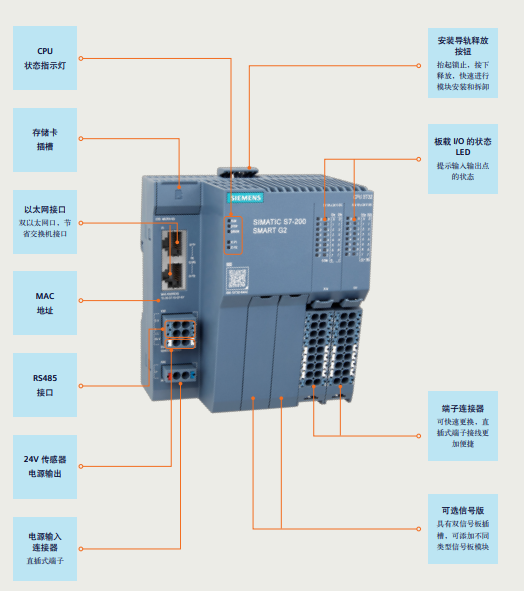

1、紧凑刀片式设计，节约柜内空间；
模块采用采用刀片式结构，极致压缩安装体积，大幅减少控制柜内部空间占用，同时优化柜
内设备布局合理性，适配小型柜体及空间受限的场景，降低柜体选择成本及安装难度。
2、直插式端子设计，接线更简单，布线更合理；
配备直插式接线端子，接线布局更加规整有序，简化接线操作流程，有效减少人工耗时，
同时便利后期运维与系统检修，进一步提升项目落地效率。
3、硬件升级，项目空间大幅提升
全新 S7-200 SMART G2 支持双网口，双信号板及 16 个扩展模块，硬件扩展能力全面
升级，更有高达 100KB 的程序存储区和 100KB 的数据存储区，项目运维更加游刃有余。

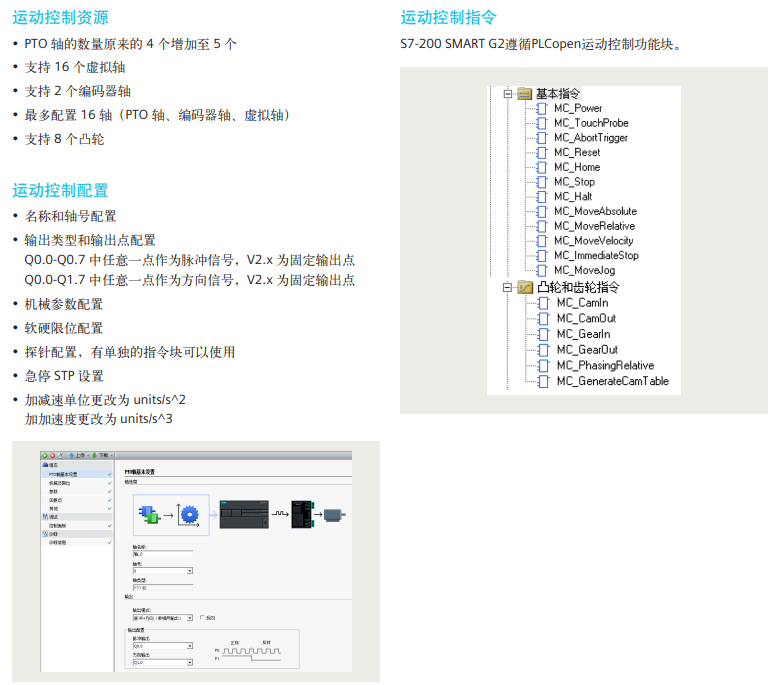

4、多轴运控，支持 Trace 功能
S7-200 SMART G2 运动控制功能全面升级，支持凸轮、齿轮功能，支持最多 5 路脉
冲输出，频率最高 200 KHz。支持编码器轴、虚轴、探针等功能。运控指令全面升级
PLCopen，实现程序的高效编程。支持全新的 Trace 看板，助力实现设备的快速调试。
5、便捷的迁移工具，方便快速项目转换
通过新版本菜单中的迁移工具，可以将 MicroWIN V2.8 项目及组态快速迁移至新版本，
便利原项目复用。

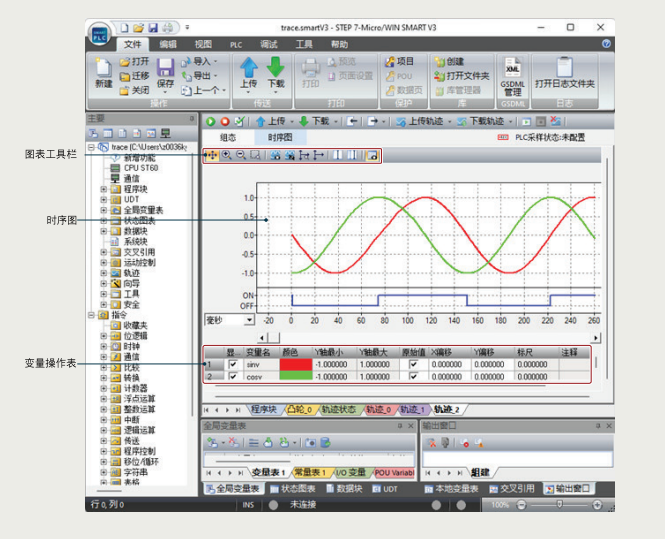

轨迹时序图：

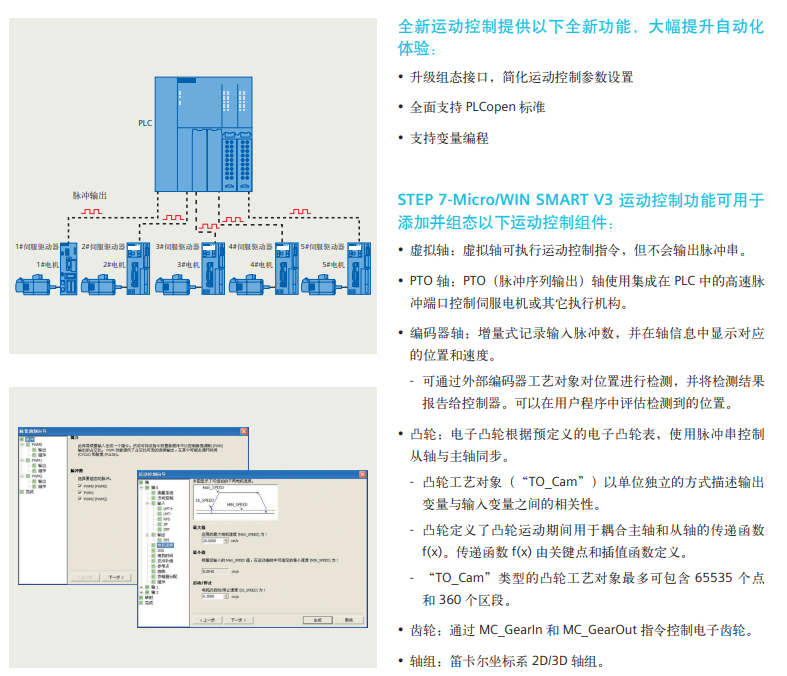

S7-200 SMART G2 晶体管输出类型 CPU 模块本体最多提供 5 轴 200 KHz 高速脉冲输出，通过强大灵活的
设置向导可组态为 PWM 输出或全新的运动控制，为步进电机或伺服电机的速度和位置控制提供了统一的解
决方案。

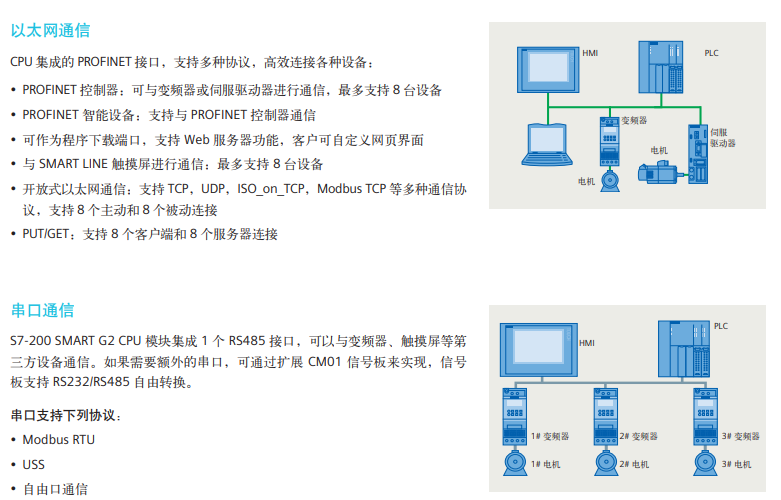

S7-200 SMART G2 使用集成的 PROFINET 接口，可利用通信的方式控制伺服驱动器，进一步减少设备间的
接线，缩短设备的响应时间，从而满足小型机械设备的定位需求。
如果从较早版本的 STEP 7-Micro/WIN SMART 迁移了旧版运动控制，建议将旧运动向导中的创建的轴转换
至最新的 STEP 7-Micro/WIN SMART V3 运动控制。
请注意：
• 该操作无法恢复，请备份原文件。
• 转换完成后，“运动向导”生成的数据块和运动指令 SBR 将不可用。项目使用的指令也会失效。必须使
用新的运动控制指令对项目重新编程。
| 项目 | 参数 |
|---|
| 订货号 | 6ES7288-1ST32-0AA0 |
| 供电类型 | DC20.4~28.8V 直流供电 |
| 板载 IO | 16DI / 16DO（晶体管），合计 32 点 |
| 内置 24V 传感器电源 | 最大 300mA |
| 高速脉冲输出 | 5 路，最高 200kHz（支持 PTO/PWM） |
| 高速计数器 | 支持最高 200kHz |
| 网口 | 双 RJ45，自带交换机；支持 PN IRT、Modbus TCP、S7 通信、Web 服务器 |
| 程序存储 | 100KB，数据区 100KB，支持 UDT/FB/ 数组 / DB2 全局变量 |
| 扩展模块 | 最多 16 个 G2 专用刀片扩展模块 |
| 信号板 | 最多 2 块信号板 |
| 运动控制 | 本体 5 轴脉冲 + 最多 8 个 PN IRT 伺服实体轴，支持电子凸轮、电子齿轮、Trace 波形跟踪、探针 |
| 输出特性 | 晶体管 DC24V，适合驱动伺服、步进、高速负载；无继电器触点寿命限制 |
| 尺寸 | 100×118×75 mm，重量 305g |
| 典型场景 | 伺服 / 步进多轴同步、包装、木工、运动控制设备 |
| 项目 | 参数 |
|---|
| 订货号 | 6ES7288-1SR24-0AA0 |
| 供电类型 | AC 85~264V 交流供电（220V 市电） |
| 板载 IO | 14DI / 10DO（继电器），合计 24 点 |
| 输入 | DI 为 DC24V 输入 |
| 输出 | 继电器触点输出，单点最大 2A，交直流负载都可以带；不支持高速脉冲输出 |
| 网口 | 双 RJ45，自带交换机；PN IRT、Modbus TCP、S7、Web 服务器，同 ST32 |
| 程序存储 | 100KB，数据区 100KB，支持 UDT/FB/DB2 |
| 扩展模块 | 最多 16 个 G2 专用刀片扩展模块 |
| 信号板 | 最多 2 块信号板 |
| 运动控制 | 本体无脉冲输出；仅可控制 PN IRT 伺服轴（最多 8 轴 PN 伺服） |
| 输出特性 | 继电器触点，适合接触器、电磁阀、普通指示灯；触点有寿命上限，不适合高频通断 |
| 尺寸 | 同 G2 系列紧凑刀片结构，Push-in 端子 |
| 典型场景 | 普通流水线、风机水泵、电磁阀控制柜，不需要本体脉冲的场合 |

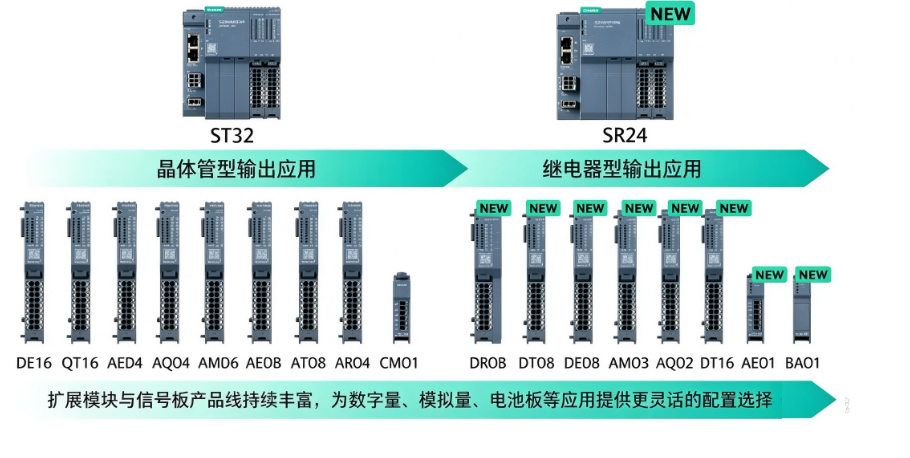

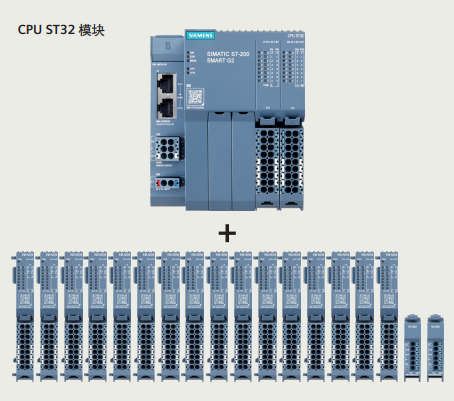

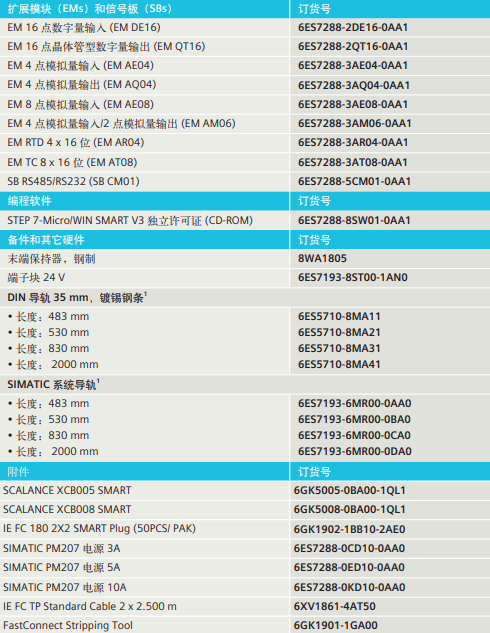

全新 S7-200 SMART CPU G2 模块，可全方位满足不同行业、不同客户、不同设备的各种需求。CPU 最大可扩展
16 个扩展模块和 2 个信号板，适用于 I/O 点数较多，逻辑控制较为复杂的应用。
认证：
基础标准：EN 61131-2（PLC 通用安全标准）西门子中国
英国脱欧后合规标识，英国市场清关使用，同步覆盖 UK RoHS、UK EMC、UK LVD西门子中国
