型号：6AV2123-2MB03-0AX0

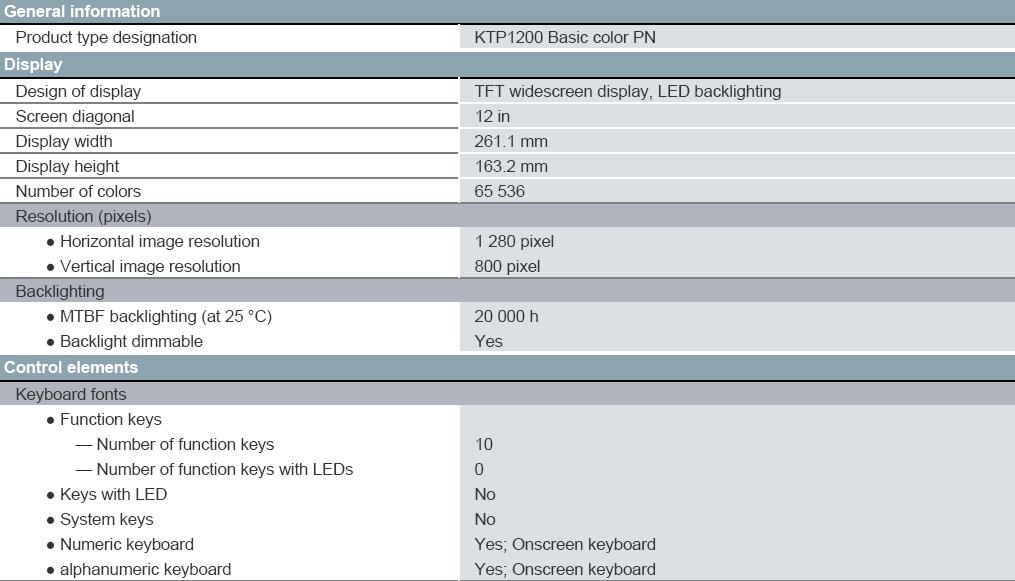

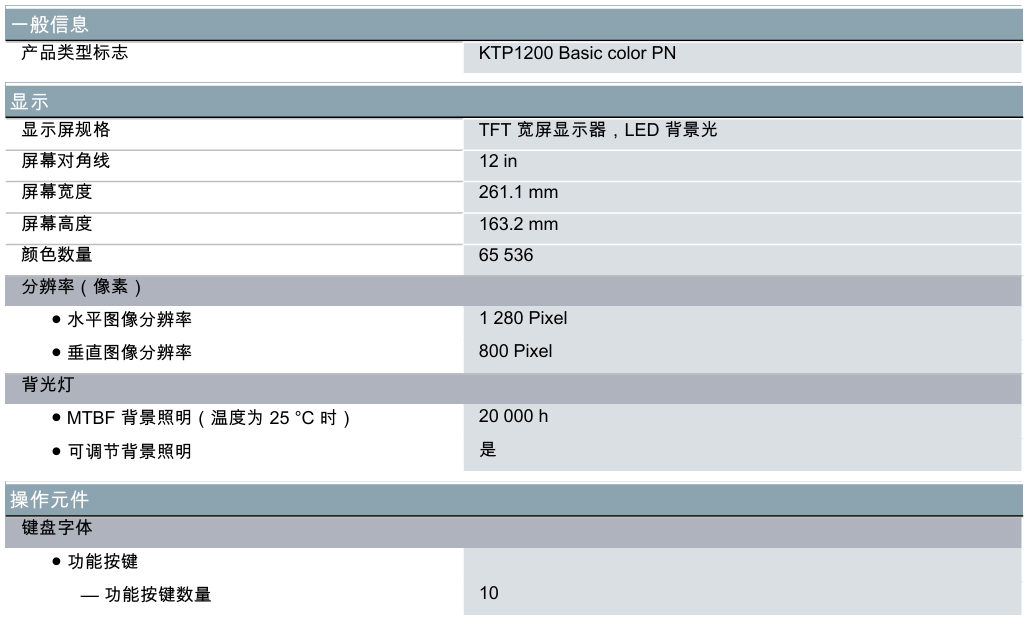

• 描述：SIMATIC HMI，KTP1200 Basic，Basic Panel，按键/触摸操作，12英寸TFT显示屏，65536色，PROFINET接口，可从WinCC Basic V13 / STEP 7 Basic V13进行配置，其中包含开源软件，该软件免费提供，请参见附件光盘。

•  开孔 / 安装尺寸：

1. 标准开孔：310 × 221 mm（宽 × 高）

2. 机身外形：正面 330 × 245 mm，深度约 60 mm

3. 安装建议：开孔四边预留 ≥10 mm 散热与装配空间，推荐公差 +0.5 mm 便于嵌入

• 接线说明

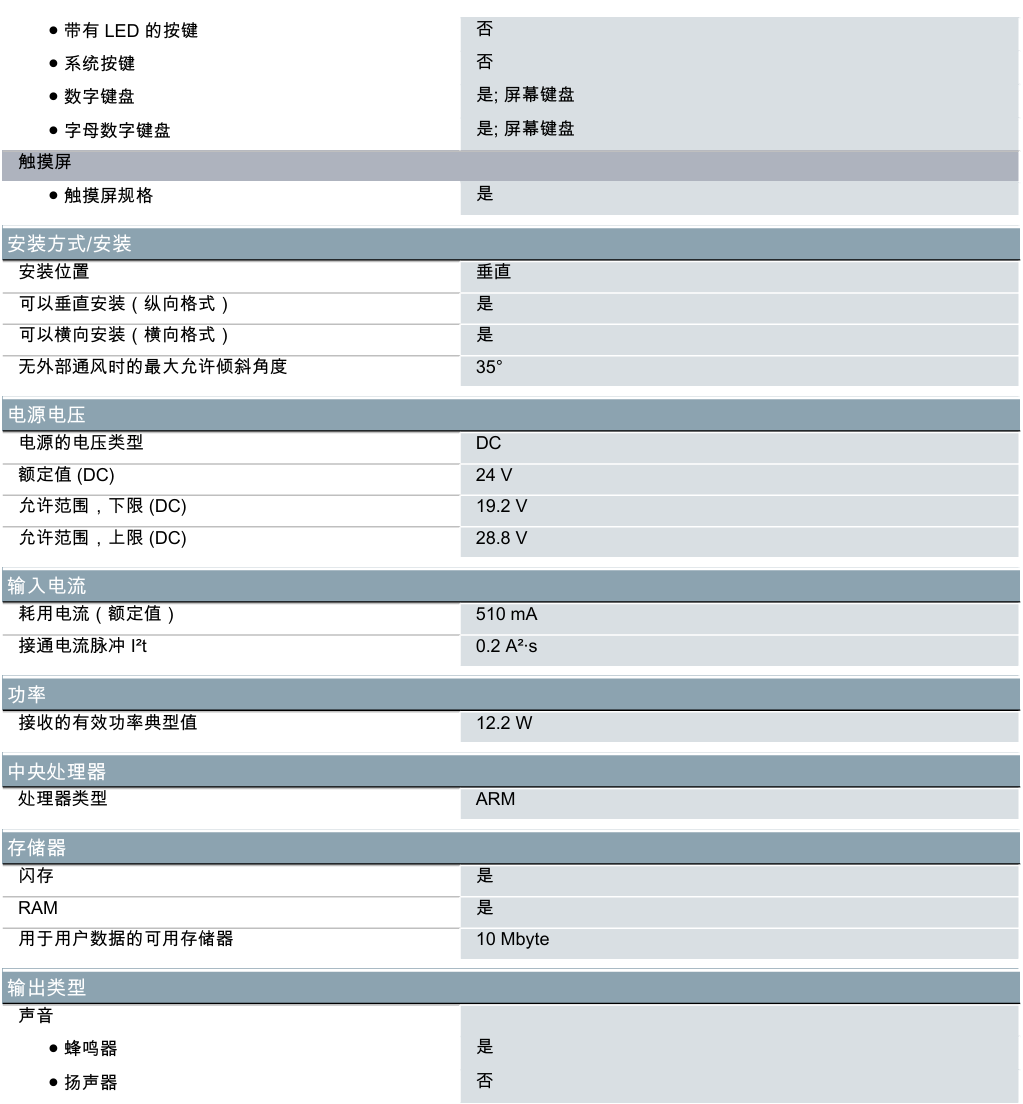

1. 电源接线（DC 24V 型）

• 端子区 L+ → DC 24V 正极；M → DC 24V 负极 / 0V

• 需可靠接地，线径推荐 0.5–1.5 mm²

典型功耗约 10 W，外接模块时需校核电源容量

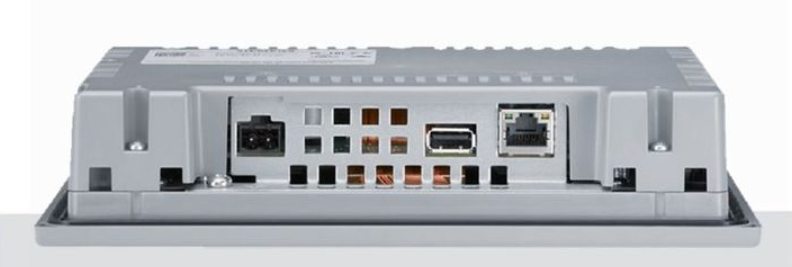

• 通信接口（核心连接）

1. PROFINET (RJ45)：1 路，用于与 PLC / 上位机通讯，按工业以太网规范压接水晶头

2. USB（Type A）：1 路，支持组态 PC 连接、程序下载 / 上传、U 盘备份与外设（键盘 / 鼠标）

3. 无 RS-232/RS-485 物理端子，需扩展模块方可实现串口通讯
