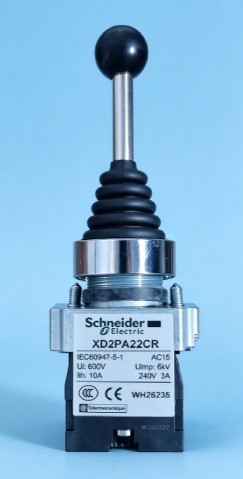

型号：XD2PA22CR
描述：这是一款22mm 安装孔径两向自复位操纵杆（摇杆主令开关），这款 22 毫米的小主令开关为控制机器提供了符合人体工程学的界面。 它易于安装，可插入直径为 22 毫米的标准面板开孔中，并通过传统的螺钉钳连接方式与控制电路相连。 它的防护等级为 IP66，具有防震、防高压清洗和防尘功能，非常适合在恶劣环境中工作。
| 项目 | 参数 |
|---|
| 型号 | XD2PA22CR |
| 开孔尺寸 | Φ22mm 标准面板开孔 |
| 操作方向 | 2 个方向（左右 / 上下二向） |
| 复位方式 | 弹簧自动回中（松手自动回到中间零位） |
| 触点配置 | 2NO（每个方向 1 组常开触点，共 2 组常开） |
| 额定绝缘电压 Ui | 600V |
| 额定工作（AC15） | 240V 3A；Ith=10A |
| 冲击耐压 Uimp | 6kV |
| 防护等级 | IP66（面板正面防尘防水溅） |
| 认证 | CCC、CE，符合 IEC60947-5-1 |
| 机械寿命 | 100 万次 |

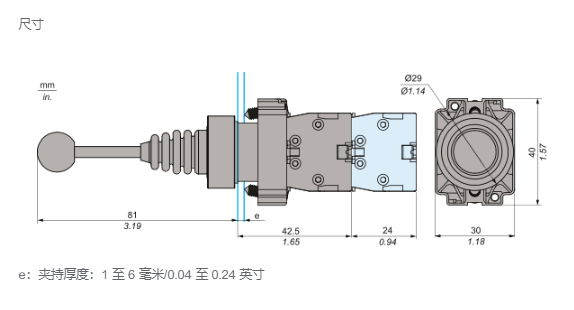

尺寸图：

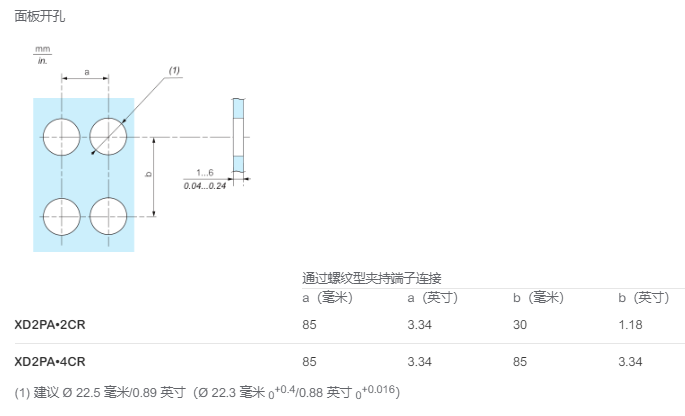

安装和间隙：
适用场景：

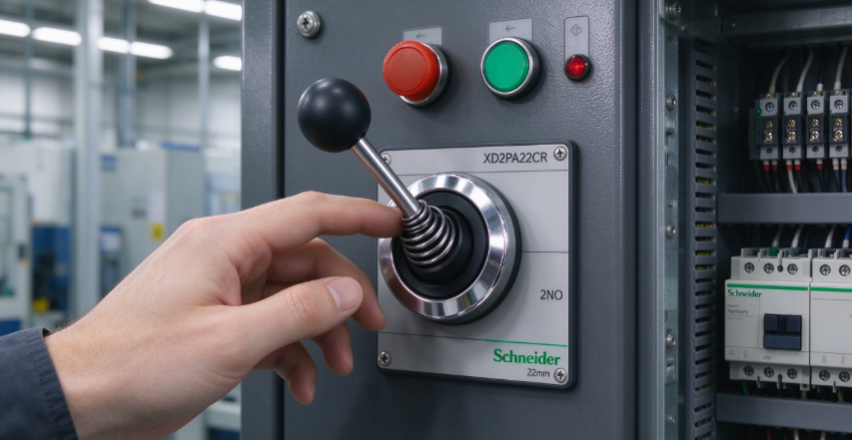

工控控制柜面板：电机正反转点动控制（最常用），比如输送带、小型卷扬、阀门开闭点动
机床、自动化设备手动操作杆、工位进退控制
升降机、小型输送设备的手动点动操作
注意：只用于低压控制回路（弱电信号），不能直接带大功率主回路电机，用来给 PLC / 接触器线圈发送指令。
选型区分：
不同型号的摇杆主令开关：
| 型号 | 方向 | 复位方式 | 触点 | 用途 |
|---|
| XD2PA22CR | 2 向（上下 / 左右） | 弹簧自复位（松手回中） | 2NO（每个方向 1 常开） | 电机点动正反转，最常用 |
| XD2PA12CR | 2 向 | 机械自锁（扳过去保持，不会回弹） | 2NO | 切换锁定，持续保持信号输出 |
| XD2PA24CR | 4 向（上下左右） | 弹簧自复位 | 4NO | 四向点动，流水线多方向移动控制 |
| XD2PA14CR | 4 向 | 机械自锁 | 4NO | 四方向锁定保持输出 |
下载资料，请点击：https://download.schneider-electric.cn/files?p_enDocType=Catalog&p_File_Name=Harmony+XB2+metal+Control+and+signaling+units+%C3%98+22+catalog.pdf&p_Doc_Ref=DIA5ED2220401EN
