"一个平台，无限可能"

无论您要构建智能机器、优化过程控制，还是集成混合自动化环境，PointMax I/O 都能为您提供帮助。这款创新 I/O 解决方案通过富有洞察力的诊断、快速连接和简化集成等前沿技术功能来提升生产率，从而简化工程工作流程。

PointMax I/O 平台可助力制造商设计更高效、更紧凑的机器，同时简化部署和维护。

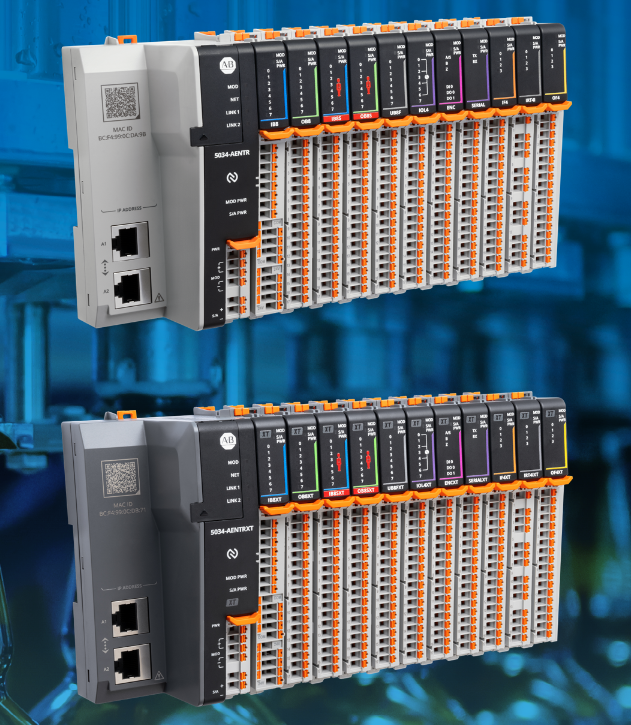

PointMax™  I/O  平台拥有全面的产品组合，提供市场领先的性能和出色的通用性，让您能够轻松适应现代工业需求。该  I/O  解决方案适用于多个行业的离散、混合和过程应用。

• 核心特点

1. 架构：基于 EtherNet/IP，采用生产者 / 消费者（Producer/Consumer）通讯，多控制器可共享 I/O 数据；

2. 模块容量：单个 I/O 底座最多可装 32 个 I/O 模块，超过 16 块需要外加扩展电源模块 5034-EXP；

3. 安装：DIN 导轨安装，既可作为 CompactLogix 5390本地 I/O（和控制器装在同一根 DIN 导轨），也可作为远程 I/O分站；

4. 型号后缀 XT：XT 版本为宽温加强型，-25℃~+60℃，GX 防腐等级，适合恶劣工业现场；不带 XT 是标准 G3 防腐版本；

5. 组态软件：Studio 5000 Logix Designer v39或以上版本；

6. 硬件配套：每个 I/O 模块需要单独订购MB 底座 + RTB 可拆卸端子块用于现场接线

体积小巧，功能强大

•赋予更大程度的设计自由度，从而优化空间占用

•一个 I/O 机架可容纳多达 32 个模块

•支持快速连接和控制，网络和背板速率高达 1 Gbps

•工作温度范围为 -25...+60 °C (-13...+140 °F)，可选适用于

恶劣工况的 XT 型号 (满足 GX 防腐等级)

支持 INTEGRATED ARCHITECTURE® 系统的灵活 I/O

•提供丰富的标准、安全、专用 I/O 以及步进驱动器模块

•通过高度集成的 IO-Link 和 HART 功能轻松访问高级诊断工具，提供可执行见解

•支持多种网络架构和拓扑结构选项 (例如并行冗余协议 (PRP)、

设备级环网 (DLR)、线型和星型拓扑结构)

•通过提供技术合作伙伴模块带来可扩展的技术解决方案

•可作为 CompactLogix® 5390* 控制器的本地或远程 I/O，

以及 CompactLogix 5380、CompactLogix 5480、

ControlLogix® 5590 和 ControlLogix 5580 控制器的

远程 I/O，需使用 Studio 5000 Logix Designer® 应用软件版本 36 或更高版本 (* 需使用版本 39 或更高版本)

设计、操作和维护效率高

•通过 5000 系列 I/O 架构中通用的标签和数据结构提供一致的用户体验

•借助近场通信 (NFC) 技术进行 IP 配置，简化调试和维护

•内置步进电机控制，支持 HART 与 IO-Link 协议；设备集成更高效，显著降低工程时间

•支持简便的带电插拔 (RIUP)** 以及在线添加和配置功能，显著缩短停机时间

•在罗克韦尔自动化生态系统内，通过步进模块实现集成运动控制

•每个模块多达 16 个通道的高通道密度，可实现更优的空间利用率

** 仅 PointMax 标准 I/O 模块支持此特性

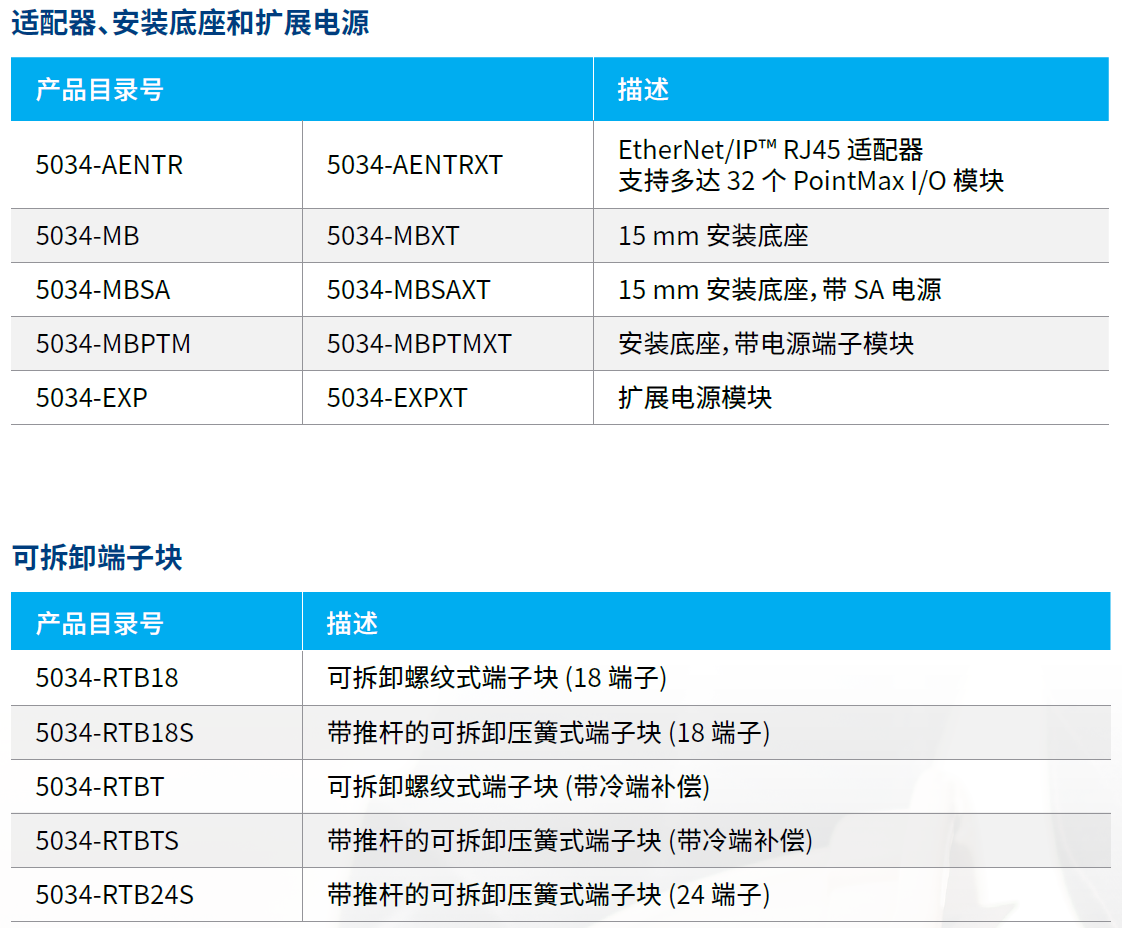

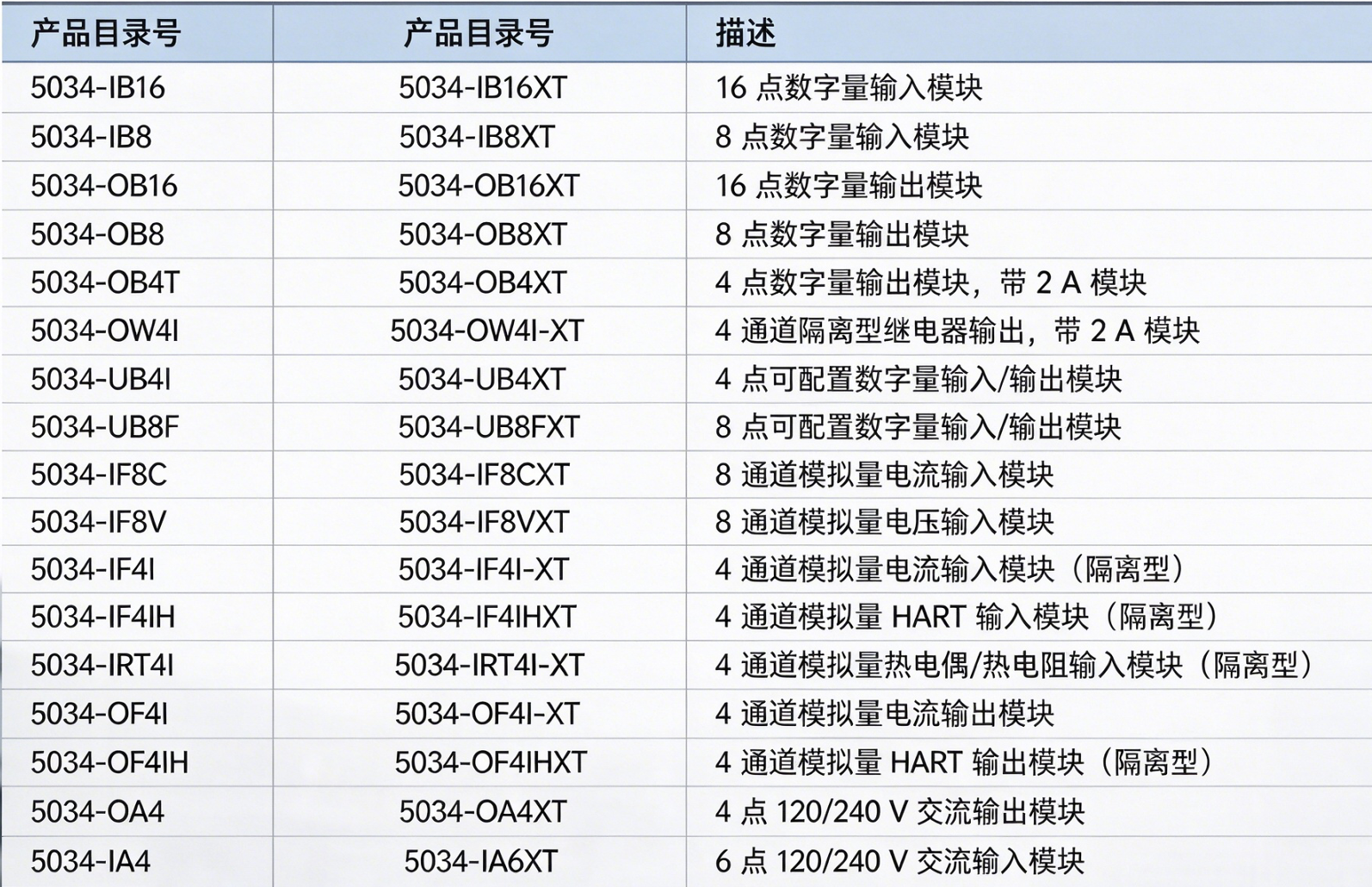

I/O模块选型：

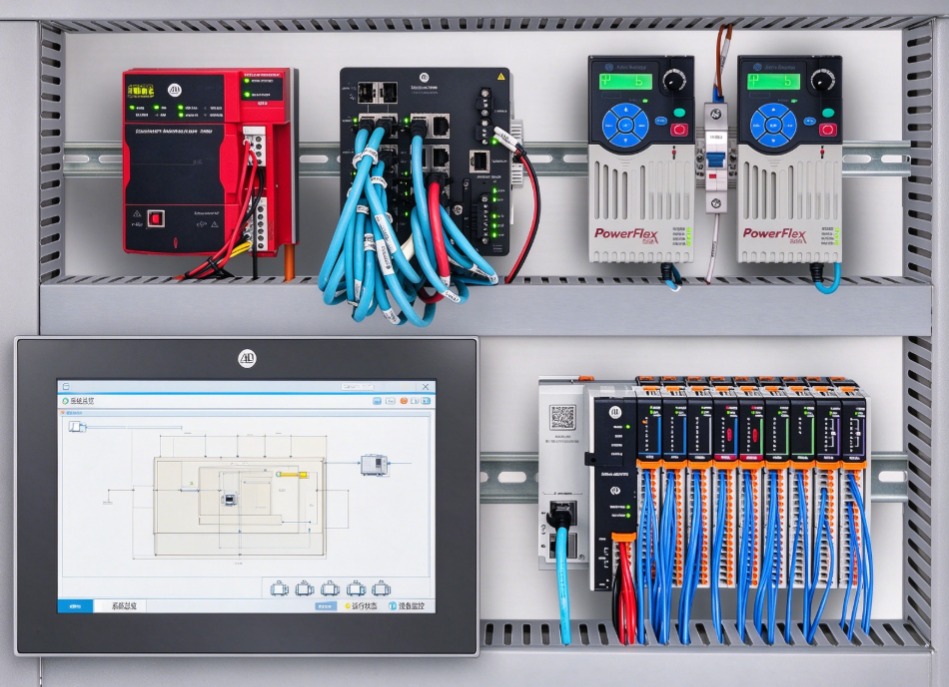

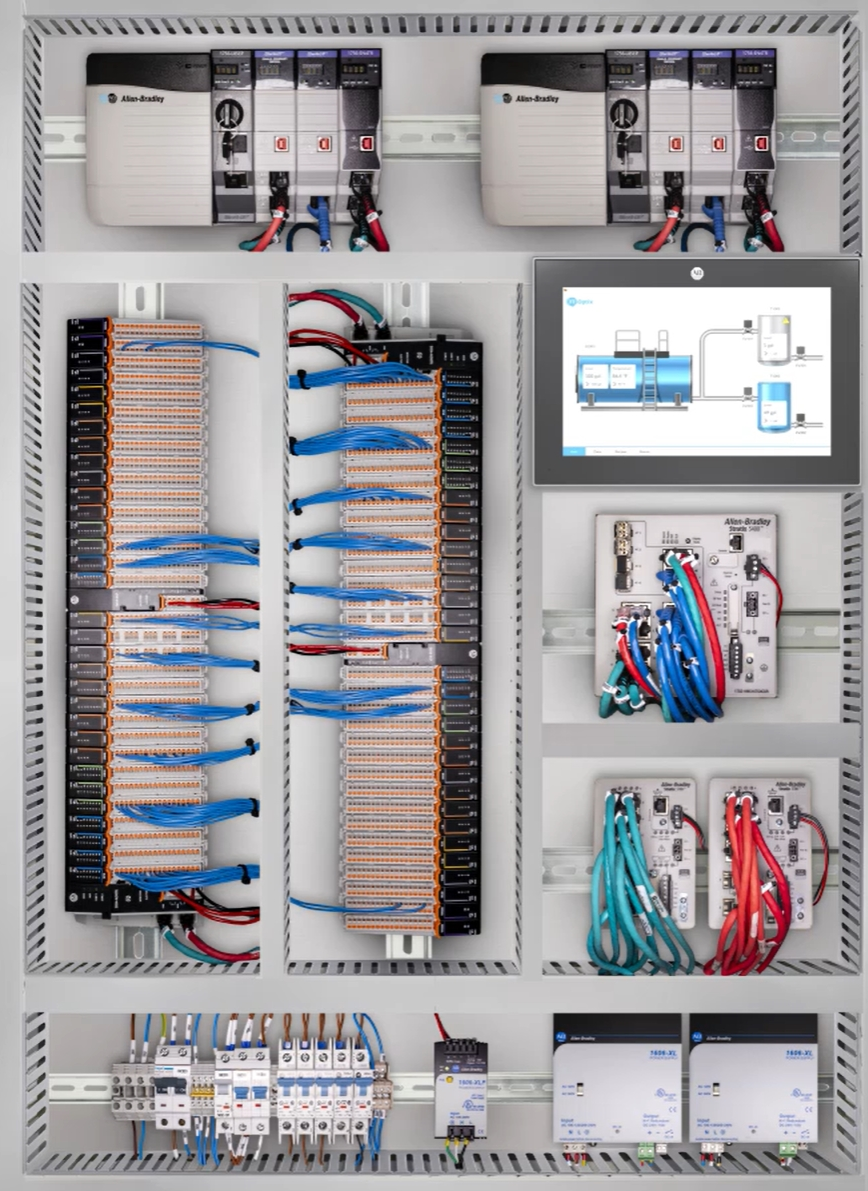

装柜样例：

更多详情，请点击：https://www.rockwellautomation.com.cn/products/hardware/i-o/5034-pointmax-i-o.html
