型号：XB2BD41C
分解：XB2BD41C=ZB2BD4C+ZB2BZ101C
描述：非保持型标准短手柄二位选择开关，带1常开触点。
参数：2位选择开关， 标准手柄， Ø22，弹簧返回，1NO
一般订货采用两种标准元件组合成一个型号。即分开订：ZB2BD2C和ZB2BZ101C，如果你还要增加一个常开或常闭触点，
这时只需要加订一个ZB2-BE101C或ZB2-BE102C

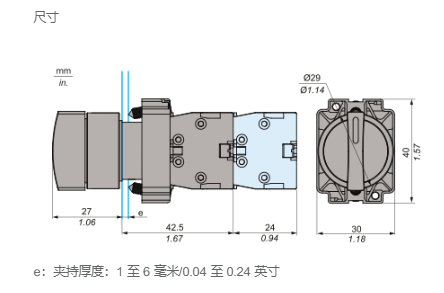

尺寸图：
主要参数:| 产品系列 | Harmony XB2 |
|---|
| 产品类型 | 选择开关 |
|---|
| 设备简介 | 产品（非零部件） |
|---|
| 产品短名 | XB2 |
|---|
| 固定圈材料 | Zamak |
|---|
| 操纵头类型 | 标准 |
|---|
| 边框材料 | 镀镍金属 |
|---|
| 安装直径 | 22.5 mm |
|---|
| 每件单独销售数量 | 1 |
|---|
| 过电压种类 | Class I conforming to IEC 60536 |
|---|
| 信号单元头部形状 | 圆形 |
|---|
| 操作头类型 | 右至左 弹簧复位 |
|---|
| 操纵杆外形 | 黑色 短柄 |
|---|
| 操作位置 | 任何位置 |
|---|
| 操作头位置信息 | 2位 |
|---|
| ISO n°1端子 | (13-14)NO |
|---|

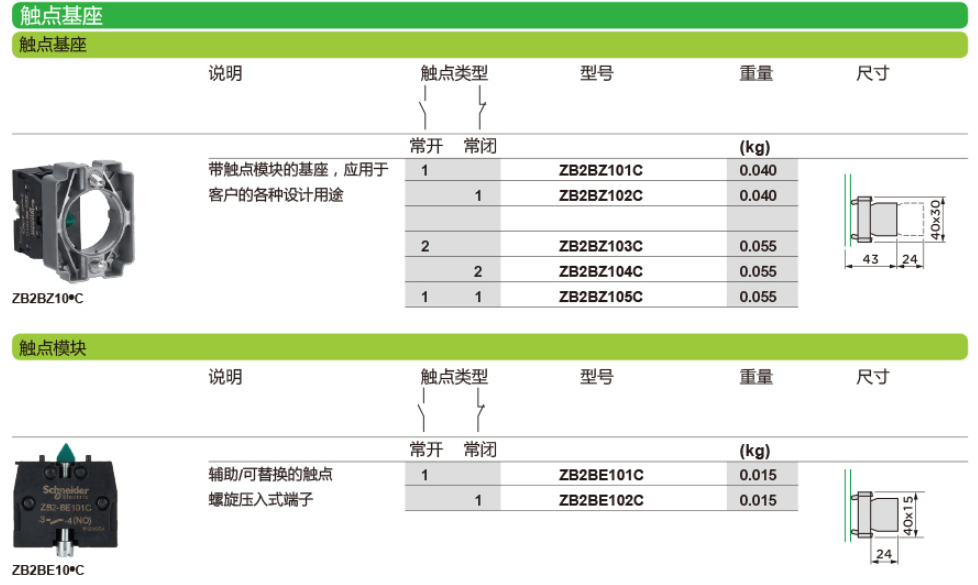

具体选型如下：
| 型号 | 描述 | 型号 | 描述 |

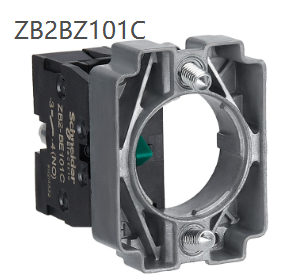

| ZB2BZ101C | 基座带1NO触点 | ZB2BZ102C | 基座带1NC触点 |
| ZB2BZ103C | 基座带2NO触点 | ZB2BZ104C | 基座带2NC触点 |
| ZB2BZ105C | 基座带1NO 1NC触点 |
|
|
| ZB2BE101C | 常开触点 1NO | ZB2BE102C | 常闭触点 1NC |

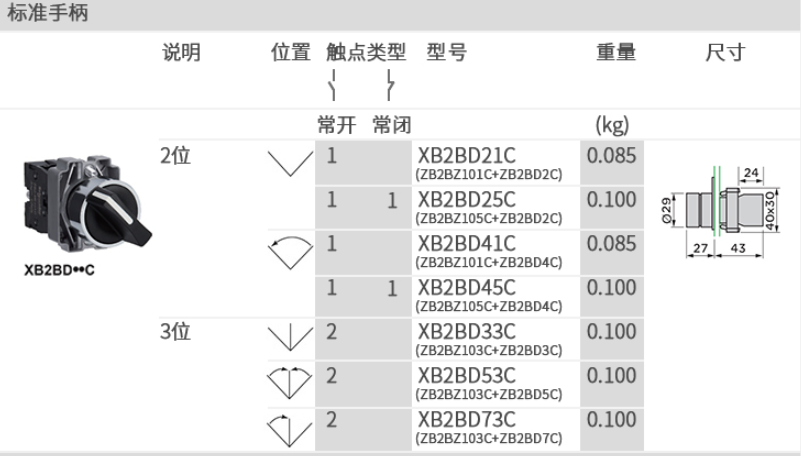

XB2BD21C和XB2BD41C的区别：
| 型号 | 档位 | 操作方式 | 触点 | 说明 |
|---|
| XB2BD21C | 2 档 | 自锁（保持型） | 1NO（1 常开） | 拧过去松手，手柄停在该位置，触点持续接通； 需要手动拧回原位断开 |
| XB2BD41C | 2 档 | 自复位（弹簧返回） | 1NO（1 常开） | 拧住时触点接通，手一松开旋钮自动弹回原位， 触点断开，类似点动旋钮 |
更多详情，请点击：XB2BD41C - 2位选择开关， 标准手柄， Ø22，弹簧返回，1NO | 施耐德电气
