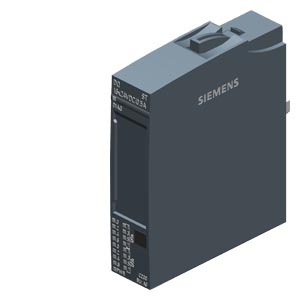

型号:6ES7132-6BH00-0AA0
描述:SIMATIC ET 200SP, 数字输出模块, DQ 16x 24VDC/0.5A Basic, 包装数量:1 件, 适合用于 A0 类型的基座单元, 颜色代码 CC00, 模块诊断
该模块具有下列技术特性:
● 带 16 个输出的数字量输出模块
● 电源电压 L+
● 每个通道的输出电流为 0.5 A,总电流最大为 8 A
● 源型输出(PNP,P 开关)
● 诊断可组态(按模块)
● 替代值可组态(按通道)
● 适用于电磁阀、直流接触器和指示灯

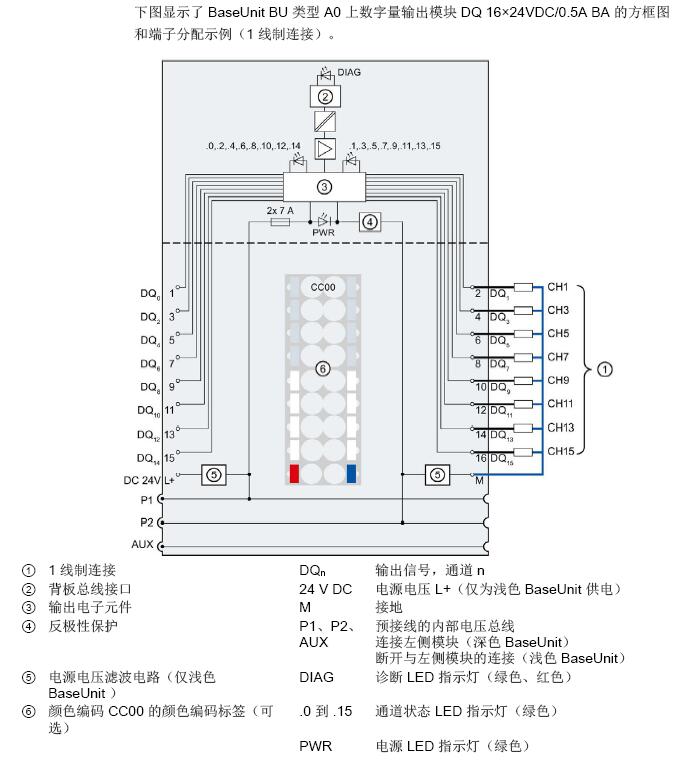

接线原理图:
