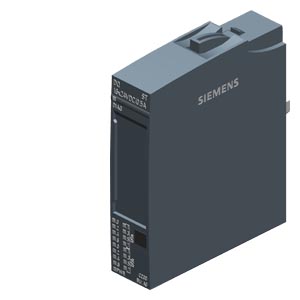

型号：6ES7132-6BH01-0BA0

描述：SIMATIC ET 200SP, Digital output module, DQ 16x 24V DC/0,5A Standard, Source output (PNP,P-switching) Packing unit: 1 piece, fits to BU-type A0, Colour Code CC00, substitute value output, module diagnostics for: short-circuit to L+ and ground, wire break, supply voltage

技术特性：



● 带 16 个输出的数字量输出模块

● 源型输出（PNP，P 开关）

● 电源电压 L+

● 每个通道的输出电流为 0.5 A，总电流最大为 8 A （参见降额值“技术数据 (页 25)”）

● 诊断可组态（按模块）

● 替代值可组态（按通道）

● 适用于电磁阀、直流接触器和指示灯

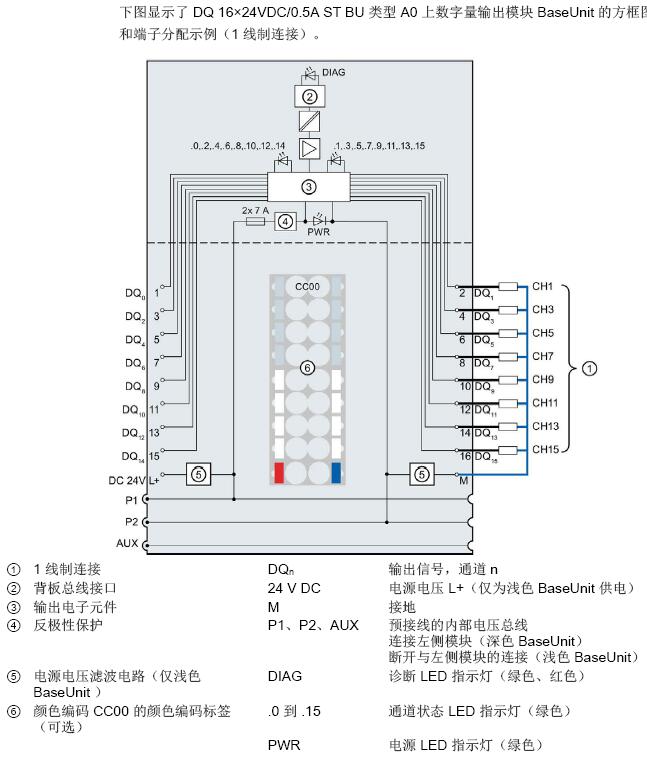

接线原理图：
