一般信息

产品类型标志

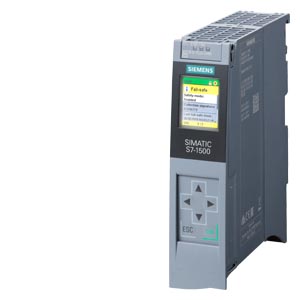

CPU 1513F-1 PN

硬件功能状态

FS03

固件版本

V2.9

产品功能

● I&M 数据

是的; I&M0 至 I&M3

● 时钟同步模式

是的; 分布式和集中式；带最小组织块，6 个 500 µs 循环（分布式）和 1 ms（集中式）

附带程序包的

● STEP 7 TIA 端口，可组态 / 已集成，自版本

V17（固件 V2.9）/ V15（固件 V2.5）及以上版本；通过较旧版本的 TIA 博途可配置为 6ES7513-1FL01-0AB0

配置控制

通过数据组

是的

显示

屏幕对角线 [cm]

3.45 cm

操作元件

按键数量

8

运行模式按键

2

电源电压

额定值 (DC)

24 V

允许范围，下限 (DC)

19.2 V

允许范围，上限 (DC)

28.8 V

反极性保护

是的

电源和电压断路跨接

● 停电/断电跨接时间

5 ms

● 重复率，最小值

1/s

输入电流

耗用电流（额定值）

0.7 A

耗用电流，最大值

0.95 A

接通电流，最大值

1.9 A; 额定值

I²t

0.02 A²·s

功率

背板总线上的馈电功率

10 W

来自背板总线的功耗（达到均衡）

5.5 W

功率损失

功率损失，典型值

5.7 W

存储器

SIMATIC 存储卡插槽数量

1

需要 SIMATIC 存储卡

是的

工作存储器

● 集成（用于程序）

450 kbyte

● 集成（用于数据）

1.5 Mbyte

装载存储器

● 插拔式（SIMATIC 存储卡），最大值

32 Gbyte

缓冲

● 免维护

是的

CPU-处理时间

对于位运算，典型值

40 ns

对于字运算，典型值

48 ns

对于定点运算，典型值

64 ns

对于浮点运算，典型值

256 ns

CPU-组件

元素数量（总数）

4 000; 程序块 (OB、FB、FC、DB) 和 UDT

DB

● 编号范围

1 ... 60 999；划分如下：用户可用编号范围：1 ... 59 999 和由 SFC 86 创建的数据块的编号范围：60 000 ... 60 999

● 容量，最大值

1.5 Mbyte; 对于绝对寻址的数据库，最大容量为 64 KB

FB

● 编号范围

0 ... 65 535

● 容量，最大值

450 kbyte

FC

● 编号范围

0 ... 65 535

● 容量，最大值

450 kbyte

OB

● 容量，最大值

450 kbyte

● 可用循环 OB 数量

100

● 时间报警 OB 数量

20

● 延迟报警 OB 数量

20

● 唤醒警告 OB 数量

20; 带最小组织块，3 个 500 µs 循环

● 过程报警 OB 数量

50

● DPV1 报警 OB 的数量

3

● 等时模式 Ob 数量

2

● 技术同步警告 OB 数量

2

● 启动 OB 数量

100

● 异步错误 OB 数量

4

● 同步错误 OB 数量

2

● 诊断报警 OB 的数量

1

嵌套深度

● 每个优先等级

24; 在 F 模块中最多可为 8 个

计数器、定时器及其剩磁

S7 计数器

● 数量

2 048

剩磁

— 可调整

是的

IEC 计数器

● 数量

任意（仅由系统内存进行限制）

剩磁

— 可调整

是的

S7 时间

● 数量

2 048

剩磁

— 可调整

是的

IEC 计时器

● 数量

任意（仅由系统内存进行限制）

剩磁

— 可调整

是的

数据范围及其剩磁

保留的数据范围（包括时间、计数器、标记），最大值

128 kbyte; 总计；针对存储器、计时器、计数器、数据库和技术数据（轴）的可用剩磁存储器： 88 KB

扩展的保留数据范围（包括时间、计数器、标记），最大值

1.5 Mbyte; 使用 PS 60 W 24/48/60 V DC HF 时

标记

● 容量，最大值

16 kbyte

● 定时标记数量

8; 8 个时钟存储器二进制位 bit 合而为一个时钟存储器字节 byte

数据组件

● 可调整剩磁

是的

● 预设剩磁

否

本地数据

● 每个优先等级，最大值

64 kbyte; 每个块最大 16 KB

地址范围

IO 模块数量

2 048; 模块 / 子模块的最大数量

外设地址范围

● 输入端

32 kbyte; 所有输入端位于过程映像内

● 输出端

32 kbyte; 所有输出端位于过程映像内

每个集成的 IO 子系统

— 输入端（容量）

8 kbyte

— 输出端（容量）

8 kbyte

每个 CM / CP

— 输入端（容量）

8 kbyte

— 输出端（容量）

8 kbyte

分量过程映像

● 分量过程映像数量，最大值

32

硬件扩展

分布式 IO 系统数量

32; 分布式 IO 系统即分布式外围设备通过 PROFINET 或 PROFIBUS 通信模块连接在一起形成的系统，或外围设备通过 AS-i 主控模块或链接（如：IE/PB 链接）连接在一起所形成的系统

DP 主站数量

● 关于 CM

6; 最多总共可插接 6 个 CM (PROFINET + PROFIBUS)

IO 控制器数量

● 集成

1

● 关于 CM

6; 最多总共可插接 6 个 CM (PROFINET + PROFIBUS)

组件载体

● 每个组件载体的组件，最大值

32; CPU + 31 个模块

● 行数，最大值

1

PtP CM

● PtP CM 数量

仅通过可用的插槽限制可连接的 PtP CM 数量

时间

时钟

● 类型

硬件时钟

● 缓冲持续时间

6 wk; 当环境温度为 40°C 时，典型值

● 每日偏差，最大值

10 s; 典型值：2 s

运行时间计数器

● 数量

16

时间同步

● 提供支持

是的

● 在 AS 中，主站

是的

● 在 AS 中，从站

是的

● 在以太网上通过 NTP

是的

接口

PROFINET 接口数量

1

1. 接口

物理接口

● RJ 45（以太网）

是的; X1

● 端口数量

2

● 集成开关

是的

协议

● IP 协议

是的; IPv4

● PROFINET IO 控制器

是的

● PROFINET IO 设备

是的

● SIMATIC 通讯

是的

● 开放式 IE 通讯

是的; 选件也可加密

● 网络服务器

是的

● 气液冗余

是的; MRP 自动管理器符合 2.0 版本 IEC 62439-2 的要求

PROFINET IO 控制器

服务

— PG/OP 通讯

是的

— 等时模式

是的

— 直接数据交换

是的; 前提条件：IRT 和同步模式（MRPD 可选）

— IRT

是的

— PROFIenergy

是的; 通过用户程序

— 按优先级启动

是的; 最多 32 个 PROFINET 设备

— 可连接的 IO 设备数量，最大值

128; 通过AS-i、PROFIBUS 或 PROFINET 总共最多可连接 512 个分布式外围设备

— 其中 IO 设备具备同步实时功能 (IRT)，最大值

64

— 用于 RT 的可连接 IO 设备数量，最大值

128

— 线路上的，最大值

128

— 可同时激活/取消的 IO 设备数量，最大值

8; 通过所有接口的总和

— 每台工具的 IO 设备数量，最大值

8

— 更新时间

更新时间最小值取决于设置的 PROFINET IO 通讯部件，取决于 IO 装置数量和组态的有效数据数量

更新时间，IRT 时

— 发射脉冲为 250 µs 时

250 µs 至 4 ms；说明：同步模式的 IRT 对时钟同步组织块的最小更新时间 500 µs 至关重要。

— 发射脉冲为 500 µs 时

500 µs 至 8 ms

— 发射脉冲为 1 ms 时

1 ms 至 16 ms

— 发射脉冲为 2 ms 时

2 ms 至 32 ms

— 发射脉冲为 4 ms 时

4 ms 至 64 ms

— 在具备同步实时功能 (IRT) 和“奇数”发送脉冲已参数化情况下

更新时间 = 设置的“奇数”发射脉冲（125 µs 的任意倍数：375 µs、625 µs ... 3 875 µs）

更新时间，RT 时

— 发射脉冲为 250 µs 时

250 µs 至 128 ms

— 发射脉冲为 500 µs 时

500 µs 至 256 ms

— 发射脉冲为 1 ms 时

1 ms 至 512 ms

— 发射脉冲为 2 ms 时

2 ms 至 512 ms

— 发射脉冲为 4 ms 时

4 ms 至 512 ms

PROFINET IO 设备

服务

— PG/OP 通讯

是的

— 等时模式

不

— IRT

是的

— PROFIenergy

是的; 通过用户程序

— 共享设备

是的

— 共享设备中的 IO 控制器的最大数量

4

— 激活/取消激活 I 设备

是的; 通过用户程序

— 资产管理记录

是的; 通过用户程序

物理接口

RJ 45（以太网）

● 100 Mbit/s

是的

● 自动协商

是的

● 自动交叉

是的

● 工业以太网状态 LED

是的

协议

支持 PROFIsafe 协议

是的

连接数量

● 连接数量，最大值

128; 通过 CPU 和所连接 CP/CM 的内置接口

● 为 ES/HMI/Web 预留的连接数量

10

● 通过集成接口的连接数量

88

● S7 路径连接数量

16

冗余模式

● H-Sync 发送

是的

气液冗余

— 气液冗余

是的; 仅通过第 1 个接口 (X1)

— MRP

是的; MRP 自动管理器符合 2.0 版本 IEC 62439-2 的要求；MRP 管理器；MRP 客户端

— MRP 互相连接，提供支持

是的; 用作 MRP 环形用电器，符合 3.0 版本 IEC 62439-2 的要求

— MRPD

是的; 前提条件：IRT

— 线路中断时的切换时间，类型

200 ms; MRP 时；无冲击，MRPD 时

— 环路中的用户数量，最大值

50

SIMATIC 通讯

● PG/OP 通讯

是的; 使用 TLS V1.3 预设进行加密

● S7 路由

是的

● S7 通讯，作为服务器

是的

● S7 通讯，作为客户机

是的

● 每个任务的有效数据，最大值

参见在线帮助（S7 通讯，用户数据大小）

开放式 IE 通讯

● TCP/IP

是的

— 数据长度，最大值

64 kbyte

— 各端口的多个无源连接，提供支持

是的

● ISO-on-TCP (RFC1006)

是的

— 数据长度，最大值

64 kbyte

● UDP

是的

— 数据长度，最大值

2 kbyte; UDP 广播时 1472 个字节

— UDP-Multicast

是的; 最多 5 个电路

● DHCP

是的

● DNS

是的

● SNMP

是的

● DCP

是的

● LLDP

是的

● 加密

是的; 可选

网络服务器

● HTTP

是的; 标准页面和用户页面

● HTTPS

是的; 标准页面和用户页面

OPC UA

● 组要运行时许可证

是的

● OPC UA 客户端

是的

— 应用程序验证

是的

— 安全策略

可用安全策略无，Basic128Rsa15，Basic256Rsa15，Basic256Sha256

— 用户验证

”匿名“或通过用户名与密码验证

— 连接数量，最大值

4

— 客户端接口节点数量，最大值

1 000

— 每次调用 OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList 的元素数量，最大值

300

— 每次调用 OPC_UA_NameSpaceGetIndexList 的元素数量，最大值

20

— 每次调用 OPC_UA_MethodGetHandleList 的元素数量，最大值

100

— 每个连接同时调用客户端指令的数量（不包括 OPC_UA_ReadList、OPC_UA_WriteList、OPC_UA_MethodCall），最大值

1

— 同时调用客户端指令 OPC_UA_ReadList、OPC_UA_WriteList 和 OPC_UA_MethodCall 的数量，最大值

5

— 可注册节点的数量，最大值

5 000

— 可注册的调用 OPC_UA_MethodCall 方法的数量，最大值

100

— 调用 OPC_UA_MethodCall 的输入端/输出端的数量，最大值

20

● OPC UA 服务器

是的; 数据访问（读、写、订阅）、方法调用、自定义地址空间

— 应用程序验证

是的

— 安全策略

可用安全策略无，Basic128Rsa15，Basic256Rsa15，Basic256Sha256

— 用户验证

”匿名“或通过用户名与密码验证

— GDS 支持（证书管理）

是的

— 会话数量，最大值

32

— 可访问变量的数量，最大值

50 000

— 可注册节点的数量，最大值

10 000

— 每次会话的订阅数量，最大值

20

— 扫描间隔，最小值

100 ms

— 发送间隔，最小值

500 ms

— 伺服程式的数量，最大值

20

— 每一伺服程式的输入端/输出端的数量，最大值

20

— 受监控元件 (monitored items) 的数量，最大值

1 000; 1s 采样间隔和 1s 发送间隔时

— 服务器接口数量，最大值

“服务器接口”/“匹配规格”类型 10 个，“基准域名空间”类型 20 个

— 用户自定义服务器接口时节点数量，最大值

1 000

● 报警和条件

是的

其他协议

● MODBUS

是的; MODBUS TCP

等时模式

等距离

是的

S7 消息功能

消息功能的可注册站点数量，最大值

32

程序消息

是的

可配置程序消息的数量，最大值

5 000; 程序消息通过模块“Program_Alarm”、ProDiag 或 GRAPH 生成

RUN 状态下可加载程序消息数量，最大值

2 500

同时间活动的信息数量，最大值

● 程序消息数量

600

● 系统诊断消息数量

100

● 运动技术对象的消息数量

80

调试功能测试

共同调试（工程组）

是的; 最多可平行在线访问 5 个工程组态系统

组件状态

是的; 最多可同时 8 个（通过所有 ES 客户端的总和）

各个步骤

不

停止点数量

8

状态/控制

● 变量状态/控制

是的; 不使用故障安全

● 变量

输入/输出端、位存储器、数据块、外围设备输入/输出端（无故障保护）、计时器、计数器

● 变量数量，最大值

— 其中的变量状态，最大值

200; 每个任务

— 其中的变量控制，最大值

200; 每个任务

强制

● 强制

是的; 不使用故障安全

● 强制，变量

外围设备输入/输出端（无故障保护）

● 变量数量，最大值

200

诊断缓冲器

● 存在

是的

● 条目数量，最大值

1 000

— 其中的停电保险

500

Trace

● 可组态 Trace 的数量

4; 每个 Trace 最多 512 KB 数据

报警/诊断/状态信息

诊断显示 LED

● RUN/STOP LED

是的

● ERROR LED

是的

● MAINT LED

是的

● 停止激活 LED

是的

● LINK TX/RX 连接显示

是的

支持的工艺对象

运动控制

是的; 提示：工艺目标的数量会对 PLC 程序的循环时间造成影响；可通过 TIA Selection Tool 在选择时提供支持

● 针对技术对象可用的运动控制资源数量

800

● 必需的运动控制资源

— 每个转速轴

40

— 每个定位轴

80

— 每个同步轴

160

— 每个外部编码器

80

— 每个凸轮

20

— 每个凸轮轨迹

160

— 每个探针

40

● 定位轴

— 当运动控制周期为 4ms（典型值）时定位轴的数量

5

— 当运动控制周期为 8ms（典型值）时定位轴的数量

10

调节器

● PID_Compact

是的; 集成优化的通用 PID 控制器

● PID_3Step

是的; 适用于阀门的集成优化的 PID 控制器

● PID 温度

是的; 温度集成优化的 PID 控制器

计数和测量

● 高速计数器

是的

标准、许可、证书

安全运行中可达到的最大安全等级

● 性能等级符合 ISO 13849-1

PLe

● SIL 按照 IEC 61508

SIL 3

故障概率（使用时间为 20 年，维修时间为 100 小时）

— Low demand mode：平均失效概率 (PFDavg) 符合 SIL3

< 2.00E-05

— High demand/continous mode：每小时故障概率 (PFH) 符合 SIL3

< 1.00E-09

环境要求

运行中的环境温度

● 水平安装，最小值

-25 °C; 无凝露

● 水平安装，最大值

60 °C; 显示屏： 50 °C，运行温度为典型的 50 °C 时，关闭显示屏

● 垂直安装，最小值

-25 °C; 无凝露

● 垂直安装，最大值

40 °C; 显示屏：40 °C，运行温度为典型值 40 °C 时，显示屏关闭

运输/储存时的环境温度

● 最小值

-40 °C

● 最大值

70 °C

参考海平面的运行高度

● 最大海拔安装高度

5 000 m; 安装高度 > 2000 m 时受限，参见手册

项目组态 / 标题

项目组态 / 编程 / 标题

编程语言

— KOP

是的; 含故障安全

— FUP

是的; 含故障安全

— AWL

是的

— SCL

是的

— GRAPH

是的

技术保护

● 用户程序保护/密码保护

是的

● 复制保护

是的

● 模块保护

是的

访问保护

● 显示屏密码

是的

● 防护级别：写保护

是的; 针对标准型及故障安全型均设有特定写保护

● 防护级别：读写保护

是的

● 防护级别：针对故障安全型所设写保护

是的

● 防护级别：全部保护

是的

编程 / 循环时间监控 / 标题

● 下限

可调整的最短循环时间

● 上限

可调整的最长循环时间

尺寸

宽度

35 mm

高度

147 mm

深度

129 mm

重量

重量，约

405 g
