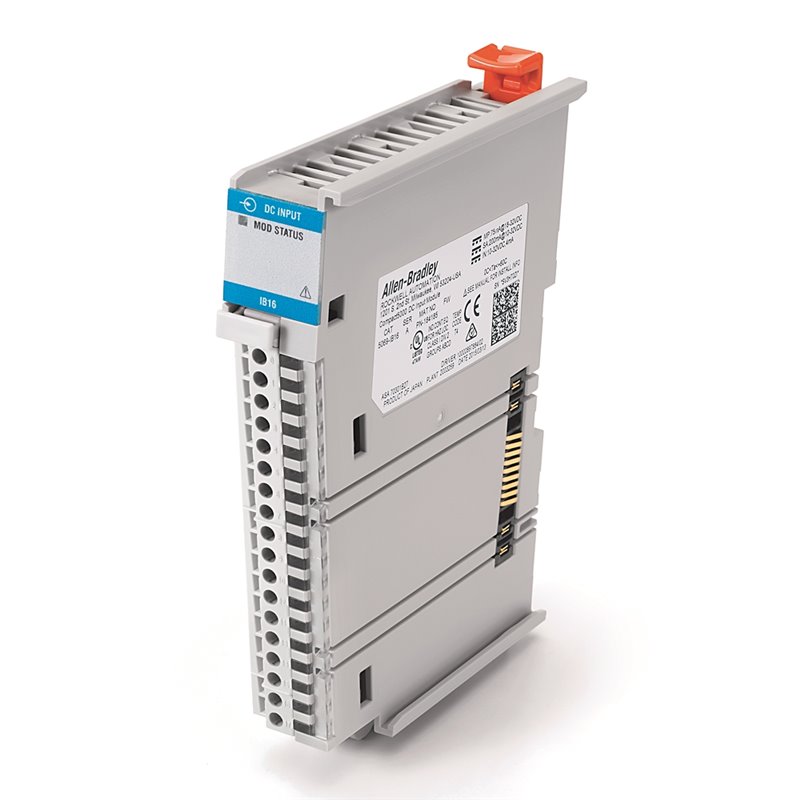

型号：5069-IB16, 5069-IB16F

描述：5069 Compact I/O 16点数字量灌入型输入模块

概述：5069-IB16 和 5069-IB16F 为 16 点数字量灌入型输入模块，用于检测现场设备中的输入转换。 即，这类模块用于检测输入

状态何时从“断”变为“通”或从“通”变为“断”。输入模块将输入状态转换信号转换为控制器使用的相应逻辑电平。

5069 Compact I/O™ 模块使用生产者 - 消费者通信模型。 生产者 - 消费者通信模型是模块与其他系统设备之间的一种智能数据交换，

通信过程中，每个模块都在不先被轮询的情况下生成数据。

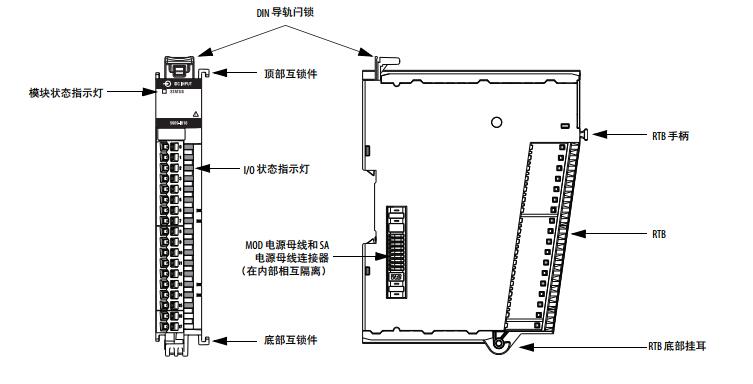

模块部件说明：

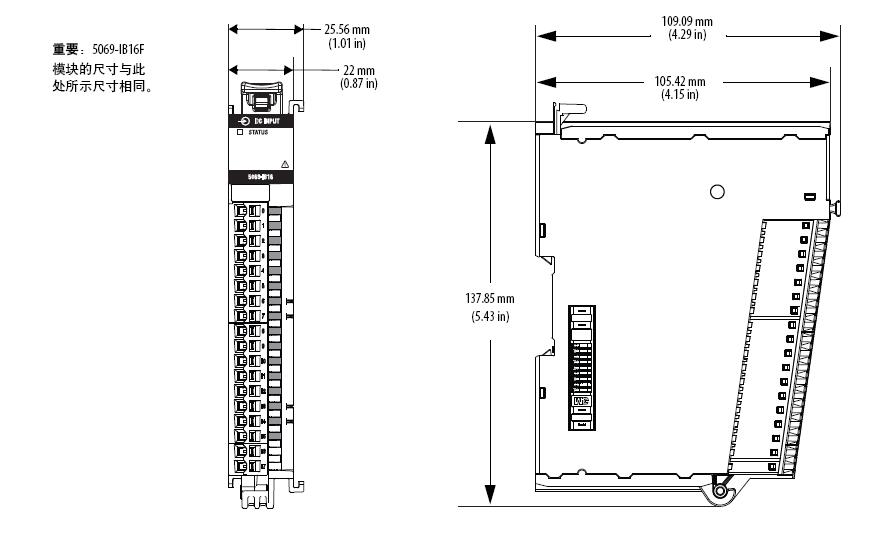

安装尺寸：

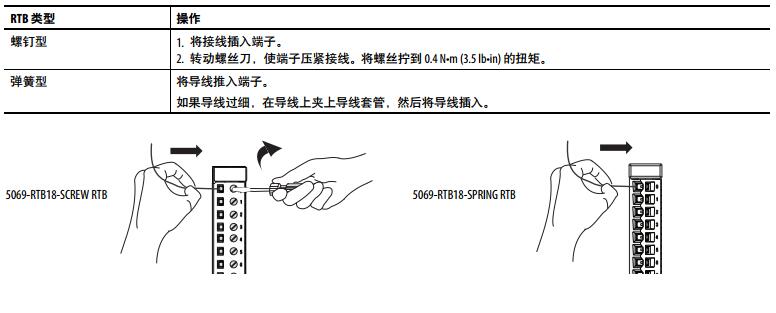

5069-IB16,-IB16F接线端子：

注意：每个模块必须单独购买接线端子。可拆卸端子不支持带电插拔功能。不要在通电状态下连接或断开可拆卸端子块。

5069-RTB18-SCREW RTB 螺丝型接线端子

5069-RTB18-SPRING RTB 弹簧型接线端子

两者任选其一
