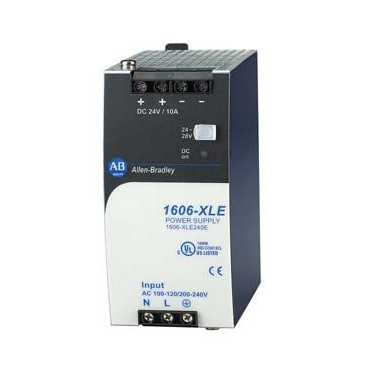

型号：1606-XLE240E

XLE系列开关电源在设计上考虑到了简单实用可靠性原则，具有高性能、超线性功率并能够提供最基本的功能应用。这些产品包含基本功能使用寿命长，可靠性高。如果您对经济高效的解决方案感兴趣，这条线是理想的，可以为您的运营提供高效动力。

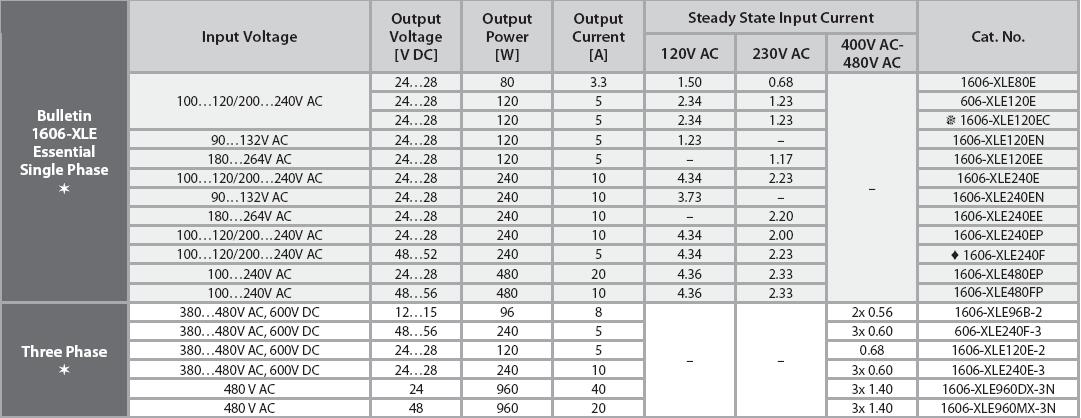

以下是XLE系列的不同型号：



关于电源冗余的构建：

在一个电源设备发生故障时，支持负载的额外电量。最简单的方法是将两个XLS电源并行供应。这被称为1+1冗余。如果一个电源设备出现故障，另一个电源设备将自动启动在不中断的情况下支持负载电流。为了满足更高的电力需求，冗余系统通常是在N+1方法。例如，并联五个额定功率为5A的电源，以构建一个20A冗余系统。

请注意：这种构建冗余系统的简单方法不包括系统内部短路等故障电源的二次侧。在这种几乎不可能的情况下，缺陷单元将成为系统的负载

其他电源和输出电压无法再维持。这只能通过利用冗余模块1606-XLSRED中包含的去耦二极管。

建设冗余电力系统的建议：

1） 为每个电源使用单独的输入保险丝。

2） 监控各个电源单元。本单元中已包含一个DC ok灯和一个DC ok触点功能报告一个有故障的单元。

3） 如果可能，将每个电源连接到不同的相位或电路。

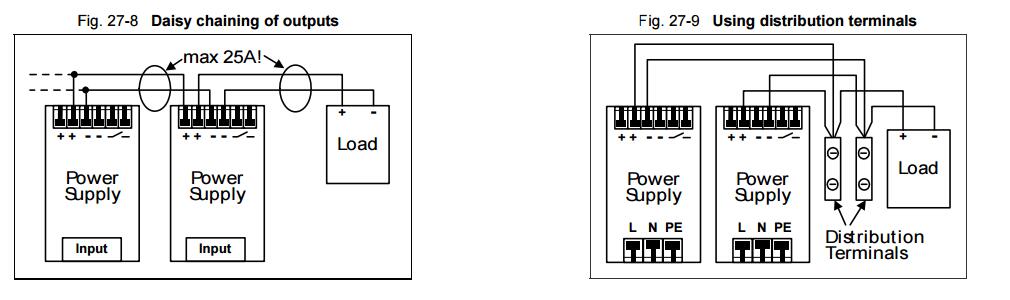

 采用菊花链并联的方式连接两个冗余的开关电源是允许的，只是最大电流通过一个端子引脚时不要超过25A。如果电流更大，则使用单独的配电接线板。如图所示：
