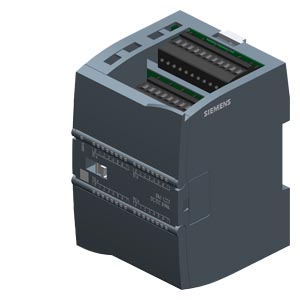

型号：6ES7223-1BL32-1XB0

描述：SIMATIC S7-1200，数字量 I/O SM 1223，16 DI/16 DO， 16 个 24V DC 数字输入；M/P 读取， 16 个数字输出端，M 开关 (sinking output)，

NPN 晶体管漏型输出0.5A

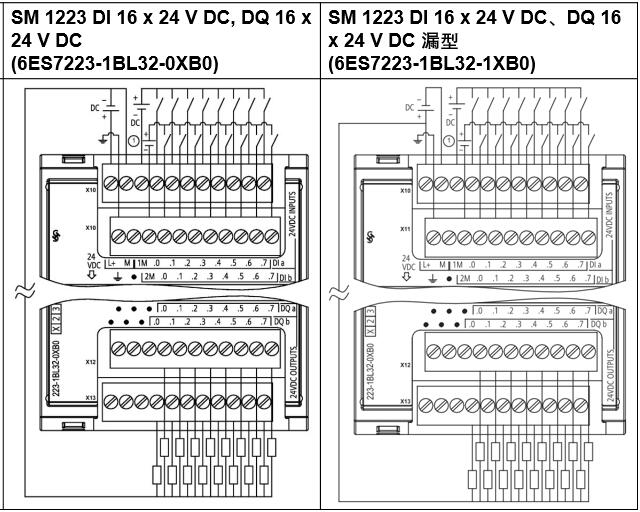

1BL32-0XB0与1BL32-1XB0接线图如下：

两者的区别是输入的接线是一样的，输出不同。-0XB0的输出点公共端接DC COM，而-1XB0输出点的公共端接24VDC+。
