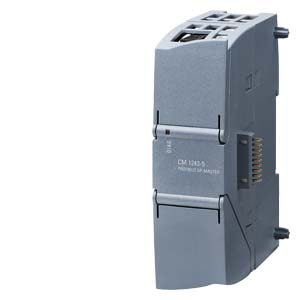

型号：6GK7243-5DX30-0XE0

描述：CM 1243-5通信模块，用于连接S7-1200作为PROFIBUS DP主站模块。

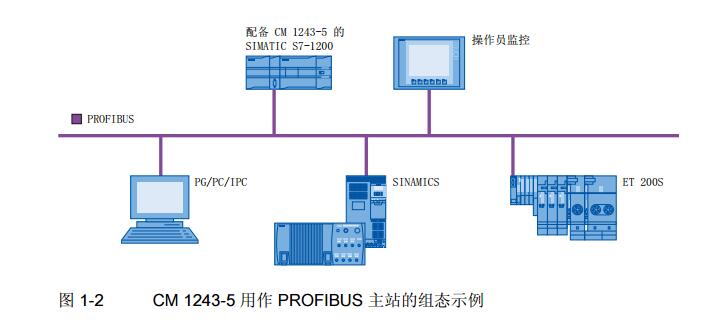

如果将 CM 1242-5 和 CM 1243-5 安装在一起，则 S7-1200 可以同时执行以下功能：

● 更高级别 DP 主站系统的从站较低级别 DP 主站系统的主站。

CM 1243-5 的传输速度 由于 PROFIBUS 的传输速度的限制，允许 CM 的传输速度为 9.6 kbps 到 12 Mbps。

CM 1243-5 的 DP 接口的特性数据:

● 可与 DP 主站一起运行的 DP 从站数：最多 16 *) 个

● 可操作插槽总数： 最多 256 个 允许将插槽任意分配为 I 插槽和 Q 插槽。

● DP 主站的 DP 数据区的大小： 最大 1024 字节 – DP 主站的输入区的总大小： 最大 512 字节 – DP 主站输出区的总大小： 最大 512 字节

● DP 从站的 DP 数据区的最大大小 – 每个 DP 从站的输入区： 最大 244 字节 – 每个 DP 从站的输出区： 最大 244 字节 – 每个 DP 从站的诊断数据区： 最大 244 字节 注意 *) 每站最多 16 个 DP 从站 对于组群 STEP 7 V11.0 和 CPU 固件 V2.0，资源支持每个站最多有 16 个 DP 从 站。 如果同时将主站模块 (CM 1243-5) 和 1 个或 2 个从站模块 (CM 1242-5) 插入站 中，则 CM 1243-5 可操作的从站数将减少插入到该站中的 CM 1242-5 模块的个 数。 因此，DP 主站可操作的 DP 从站数减少到 15 个或 14 个。
