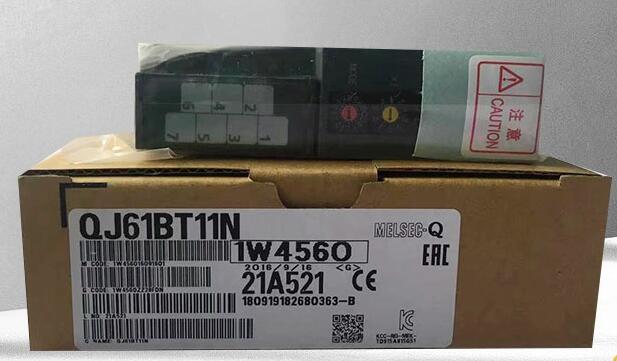

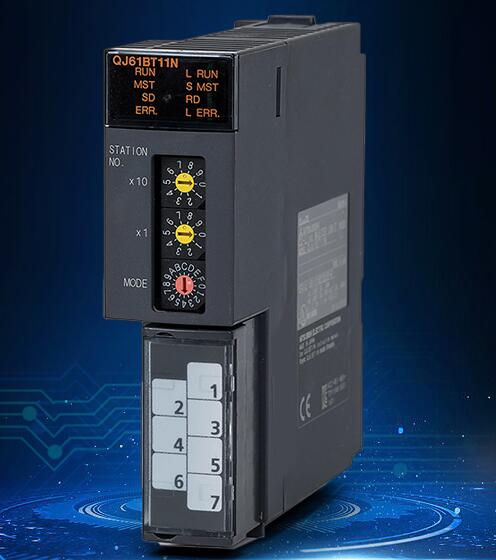

型号：QJ61BT11N

描述：CCLIN主站通讯模块

CCLINK网络的特点：

1、高速处理：CC-LINK能够同时高速处理控制与信息数据，在10M bit/s的传输速率下，CC-LINK最大可以达到100m的传输距离并且能够最多连接64个站点，链接

扫描时间仅为1-5ms;

2、连接简单：CC-LINK系统可以通过简单的总线，将各种工业控制设备如限位开关、光电开关、变频器、触摸屏等连接成统一的设备层网络。

3、开放性好。

4、传输介质和传输距离可以改变，

5、高确定性的输入/输出响应。

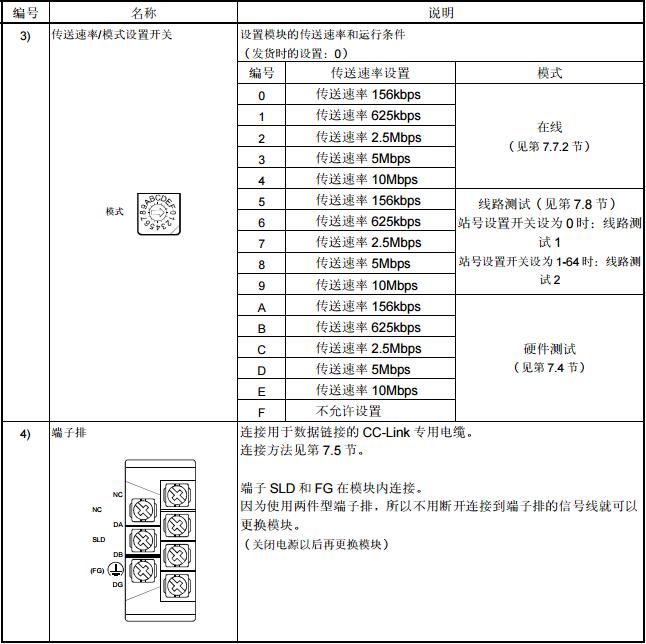

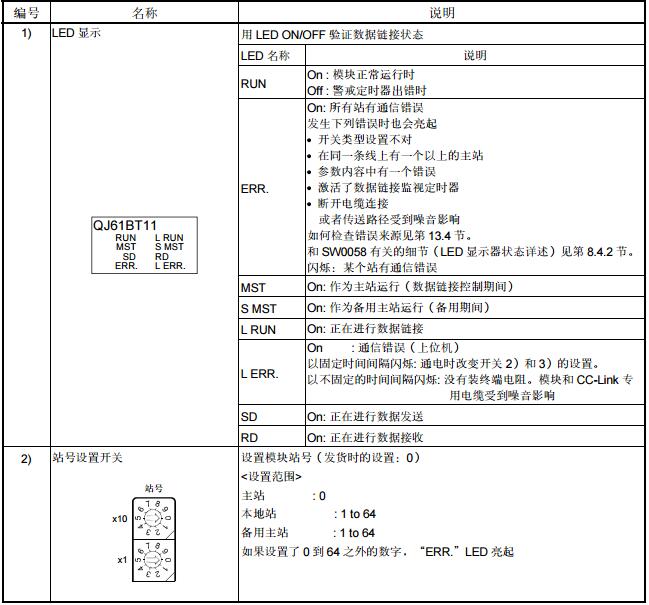

主站模块各部分功能说明：

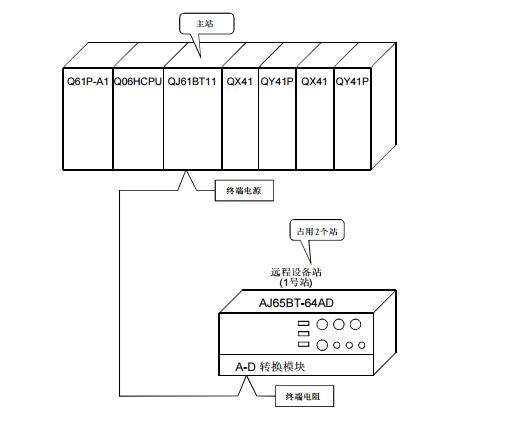

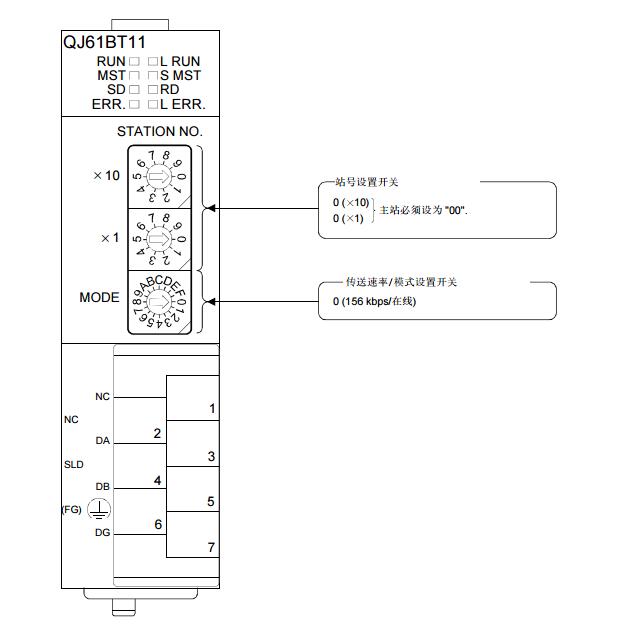

注意：如使用CC-LINK专用电缆，在DA与DB之间要连接110欧姆的终端电阻。如使用CC-LINK专用高性能电缆，则终端电阻为130欧姆。如图：

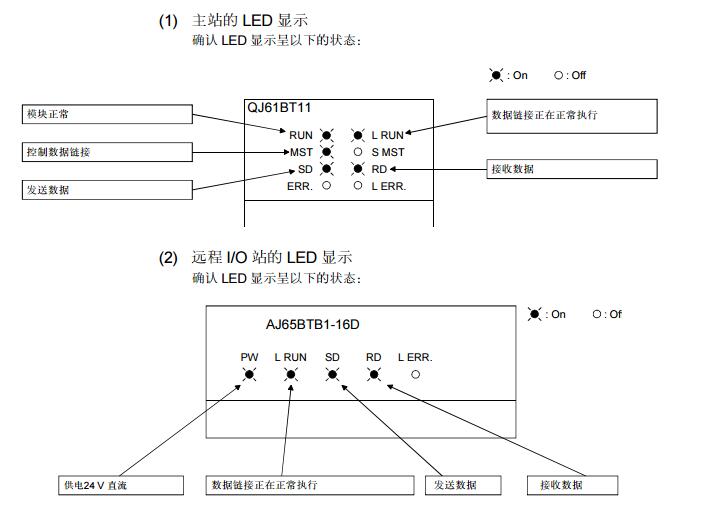

CCLINK网络通讯正常时主从站的指示灯：
