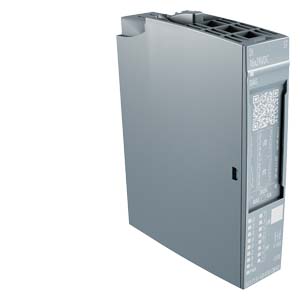

型号：6ES7131-6BH00-0BA0

升级替代型号：6ES7131-6BH01-0BA0

描述：数字式输入端模块， 数字输入 16个 24V DC 标准型， 适合用于 A0 类型的基座单元， 颜色代码 CC00， 模块诊断

该模块具有下列技术特性：

● 带有 16 个输入的数字量输入模块 ● 漏型输入，（PNP，P 读取）

● 电源电压 L+ ● 可组态 0.05 到 20 ms 的 输入延时（每通道）

● 诊断可组态（按模块）

● 根据 IEC 61131 标准的类型 3，适用于连接交换机和 2 线制传感器

新旧型号对比		6ES7131-6BH00-0BA0	6ES7131-6BH01-0BA0
产品类型标志		DI 16x24VDC ST
硬件功能状态			FS02 以上版本
固件版本		V1.1	V0.0
● 可更新固件		是的	不
可用的基本单元		BU 类型 A0
模块特有彩色标牌板的颜色代码		CC00
产品功能
● I&M 数据		是的; I&M0 至 I&M3
● 时钟同步模式		不
附带程序包的
● STEP 7 TIA 端口，可组态 / 已集成，自版本		V13 SP1	V14
● STEP 7 可组态/ 已集成，自版本		V5.5 / -	V5.5 SP3
● PCS 7 可组态/集成式，自版本		V8.1 SP1
● PROFIBUS 版本 GSD 版 / GSD 修订版以上		GSD，修订版 5	各修订版本 3 和 5 以上的 GSD 文件
● PROFINET 版本 GSD 版 / GSD 修订版以上		GSDML V2.3

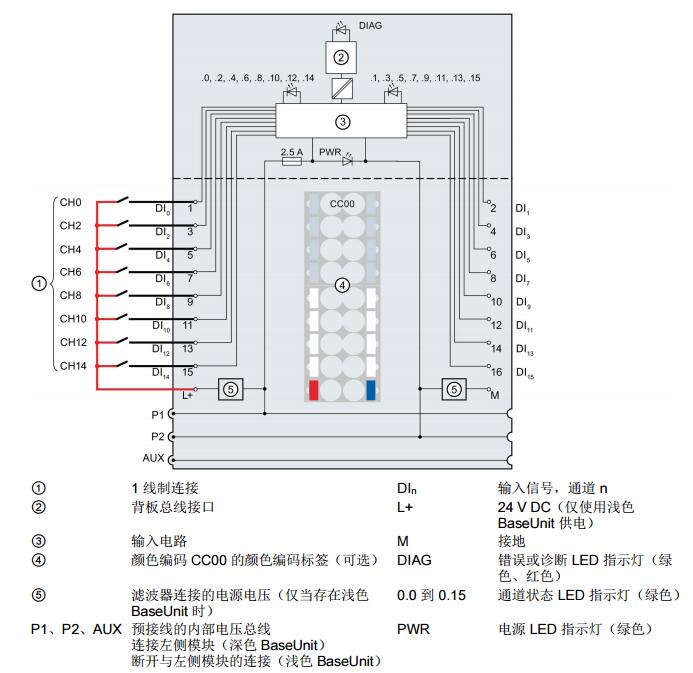

6ES7131-6BH00-0BA0模块 PNP-SINK INPUT接线原理图：
