一般信息

产品类型标志

CPU 1212C DC/DC/DC

固件版本

V4.5

附带程序包的

● 工程系统

STEP 7 V17 及以上版本

电源电压

额定值 (DC)

● DC 24 V

是的

允许范围，下限 (DC)

20.4 V

允许范围，上限 (DC)

28.8 V

反极性保护

是的

负载电压 L+

● 额定值 (DC)

24 V

● 允许范围，下限 (DC)

20.4 V

● 允许范围，上限 (DC)

28.8 V

输入电流

耗用电流（额定值）

400 mA; 仅 CPU

耗用电流，最大值

1 200 mA; CPU 连同全部扩展模块

接通电流，最大值

12 A; 28.8 V DC 时

I²t

0.5 A²·s

输出电流

用于背板总线 (DC 5 V)，最大值

1 000 mA; 最大 5 V DC，用于 SM 和 CM

传感器供电

24 V 传感器供电

● 24 V

L+ 减去 4 V DC（最小值）

功率损失

功率损失，典型值

9 W

存储器

工作存储器

● 集成

75 kbyte

● 可扩展

不

装载存储器

● 集成

2 Mbyte

● 插拔式（SIMATIC 存储卡），最大值

带有 SIMATIC 存储卡

缓冲

● 存在

是的

● 免维护

是的

● 不带电池

是的

CPU-处理时间

对于位运算，典型值

0.08 µs; / 说明

对于字运算，典型值

1.7 µs; / 说明

对于浮点运算，典型值

2.3 µs; / 说明

CPU-组件

组件数量（总计）

DBs、FCs、FBs、计数器和定时器。可设定地址的模块数量可从1到65535。可不受限制用于整个工作存储器

OB

● 数量，最大值

只通过代码工作存储器进行限制

数据范围及其剩磁

保留的数据范围（包括时间、计数器、标记），最大值

14 kbyte

标记

● 容量，最大值

4 kbyte; 标记范围的大小

本地数据

● 每个优先等级，最大值

16 kbyte; 优先级等级 1（程序周期）：16 KB，优先级等级 2 至 26：6 KB

地址范围

过程映像

● 输入端，可调整

1 kbyte

● 输出端，可调整

1 kbyte

硬件扩展

每个系统的组件数量，最大值

3 个通讯模块、1 个信号板、2 个信号模块

时间

时钟

● 硬件时钟（实时时钟）

是的

● 缓冲持续时间

480 h; 典型值

● 每日偏差，最大值

25 °C 时 ±60 秒/月

数字输入

数字输入端数量

8; 集成

● 可用来实现技术功能的输入端

6; HSC（高速运算）

源型输入/漏性输入

是的

可同时控制的输入端数量

所有安装位置

— 最高可达 40 ℃，最大值

8

输入电压

● 额定值 (DC)

24 V

● 对于信号“0”

1 mA 时 DC 5 V

● 对于信号“1”

15 V DC，当为 2.5 mA 时

输入延迟（输入电压为额定值时）

对于标准输入端

— 可参数化

0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 个组别中选择

— 从“0”到“1”时，最小值

0.2 ms

— 从“0”到“1”时，最大值

12.8 ms

对于报警输入端

— 可参数化

是的

用于技术功能

— 可参数化

单个相位： 3 @ 100 KHz & 3 @ 30 kHz，差分： 3 @ 80 kHz & 3 @ 30 kHz

导线长度

● 屏蔽，最大值

500 m; 50 m 用于技术功能

● 未屏蔽，最大值

300 m; 用于技术功能：否

数字输出

数字输出端数量

6

● 其中的快速输出端

4; 100 KHz 脉冲序列输出

感应式关闭电压的限制

L+ (-48 V)

输出端的通断能力

● 电阻负载时的最大值

0.5 A

● 照明负载时的最大值

5 W

输出电压

● 对于信号“0”的最大值

0.1 V; 附带 10 kOhm 负载

● 对于信号 “1”，最小值

20 V

输出电流

● 对于信号“1”的额定值

0.5 A

● 针对信号“0”的剩余电流，最大值

0.1 mA

电阻负载时的输出延迟

● 从 “0” 到“1”，最大值

1 µs

● 从 ”1” 到“0”，最大值

5 µs

开关频率

● 电阻负载的脉冲输出端，最大值

100 kHz

继电器输出端

● 继电器输出端数量

0

导线长度

● 屏蔽，最大值

500 m

● 未屏蔽，最大值

150 m

模拟输入

模拟输入端数量

2

输入范围

● 电压

是的

输入范围（额定值），电压

● 0 至 +10 V

是的

— 输入电阻（0 至 10 V）

≥100 千欧姆

导线长度

● 屏蔽，最大值

100 m; 扭线和屏蔽

模拟输出

模拟输出端数量

0

输入端的模拟值构成

集成和转换时间/每通道分辨率

● 带有过调制的分辨率（包括符号在内的位数），最大值

10 bit

● 可参数化的集成时间

是的

● 转换时间（每个通道）

625 µs

传感器

可连接传感器

● 双线传感器

是的

1. 接口

接口类型

PROFINET

电位隔离

是的

传输速率的自动计算

是的

自动协商

是的

自动交叉

是的

物理接口

● RJ 45（以太网）

是的

● 端口数量

1

● 集成开关

不

协议

● PROFINET IO 控制器

是的

● PROFINET IO 设备

是的

● SIMATIC 通讯

是的

● 开放式 IE 通讯

是的; 选件也可加密

● 网络服务器

是的

● 气液冗余

不

PROFINET IO 控制器

● 传输速率，最大值

100 Mbit/s

服务

— PG/OP 通讯

是的; 使用 TLS V1.3 预设进行加密

— 等时模式

不

— IRT

不

— PROFIenergy

不

— 按优先级启动

是的

— 带优先启动权限的 IO 设备数量，最大值

16

— 可连接的 IO 设备数量，最大值

16

— 用于 RT 的可连接 IO 设备数量，最大值

16

— 线路上的，最大值

16

— 激活/取消 IO 设备

是的

— 可同时激活/取消的 IO 设备数量，最大值

8

— 更新时间

更新时间最小值还取决于为 PROFINET IO 设置的通信组件、IO 设备数目以及所组态的用户数据量。

PROFINET IO 设备

服务

— PG/OP 通讯

是的; 使用 TLS V1.3 预设进行加密

— 等时模式

不

— IRT

不

— PROFIenergy

是的

— 共享设备

是的

— 共享设备中的 IO 控制器的最大数量

2

协议

PROFINET IO 支持的协议

是的

支持 PROFIsafe 协议

不

PROFIBUS

是的; 需要 CM 1243-5（主机）或 CM 1242-5（从站）

OPC UA

是的; OPC UA 服务器

AS 接口

是的; 需要 CM 1243-2

协议（以太网）

● TCP/IP

是的

● DHCP

不

● SNMP

是的

● DCP

是的

● LLDP

是的

冗余模式

气液冗余

— MRP

不

— MRPD

不

SIMATIC 通讯

● S7 路由

是的

开放式 IE 通讯

● TCP/IP

是的

— 数据长度，最大值

8 kbyte

— 各端口的多个无源连接，提供支持

是的

● ISO-on-TCP (RFC1006)

是的

— 数据长度，最大值

8 kbyte

● UDP

是的

— 数据长度，最大值

1 472 byte

网络服务器

● 提供支持

是的

● 用户定义的网页

是的

OPC UA

● 组要运行时许可证

是的; 需要“基础”许可证

● OPC UA 服务器

是的; 数据访问（读、写、订阅）、方法调用，需要运行时间许可

— 应用程序验证

可用安全策略无，Basic128Rsa15，Basic256Rsa15，Basic256Sha256

— 用户验证

”匿名“或通过用户名与密码验证

— 会话数量，最大值

10

— 每次会话的订阅数量，最大值

50

— 扫描间隔，最小值

100 ms

— 发送间隔，最小值

200 ms

— 伺服程式的数量，最大值

20

— 受监控元件 (monitored items) 的数量，最大值

1 000

— 服务器接口数量，最大值

2

— 用户自定义服务器接口时节点数量，最大值

2 000

其他协议

● MODBUS

是的

调试功能测试

状态/控制

● 变量状态/控制

是的

● 变量

输入/输出端、标记、DB、外围设备输入/输出端、计时器、计数器

强制

● 强制

是的

诊断缓冲器

● 存在

是的

Trace

● 可组态 Trace 的数量

2

● 每个 Trace 的最大存储容量

512 kbyte

报警/诊断/状态信息

诊断显示 LED

● RUN/STOP LED

是的

● ERROR LED

是的

● MAINT LED

是的

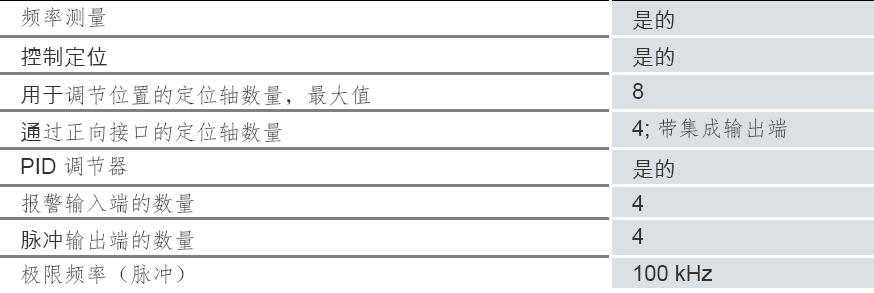

集成功能

频率测量

是的

控制定位

是的

用于调节位置的定位轴数量，最大值

8

通过正向接口的定位轴数量

4; 带集成输出端

PID 调节器

是的

报警输入端的数量

4

脉冲输出端的数量

4

极限频率（脉冲）

100 kHz

电位隔离

数字输入电位隔离

● 数字输入电位隔离

不

● 在通道之间，分组点数

1

数字输出电位隔离

● 数字输出电位隔离

是的

● 在通道之间

不

● 在通道之间，分组点数

1

EMV

抗静态放电干扰的能力

● 抗静态放电干扰的能力符合 IEC 61000-4-2

是的

— 空气放电时的试验电压

8 kV

— 接触放电时的试验电压

6 kV

与导线相关的抗干扰能力

● 电源导线的抗干扰能力符合 IEC 61000-4-4

是的

● 信号导线的抗干扰能力，符合 IEC 61000-4-4

是的

针对冲击电压的抗干扰能力（浪涌）

● 电源导线的抗干扰能力符合 IEC 61000-4-5

是的

针对通过高频场引起的导线干扰量的抗干扰能力

● 针对高频射线的抗干扰性，符合 IEC 61000-4-6

是的

依据 EN 55 011 标准抑制无线电干扰辐射

● 极限值等级 A 适用于工业领域中的应用

是的; 组 1

● 极限值等级 B 适用于居民区中的应用

是的; 通过恰当的措施确保遵守 EN 55011 规定的 B 级极限值

防护等级和防护类别

防护等级 IP

IP20

标准、许可、证书

CE 标记

是的

UL 许可

是的

cULus

是的

FM 许可

是的

RCM（原 C-TICK）

是的

KC 许可

是的

船舶建造许可

是的

环境要求

露天情况下

● 最大落差

0.3 m; 五个，在发货包装内

运行中的环境温度

● 最小值

-20 °C

● 最大值

60 °C; 同时接通的输入端或输出端数量：4 或 3 个（无相邻接头），60 °C 水平或 50 °C 垂直，8 或 6 个，55 °C 水平或 45 °C 垂直

● 水平安装，最小值

-20 °C

● 水平安装，最大值

60 °C

● 垂直安装，最小值

-20 °C

● 垂直安装，最大值

50 °C

运输/储存时的环境温度

● 最小值

-40 °C

● 最大值

70 °C

气压符合 IEC 60068-2-13 标准要求

● 操作，最小值

795 hPa

● 操作，最大值

1 080 hPa

● 存放/运输，最小值

660 hPa

● 存放/运输，最大值

1 080 hPa

参考海平面的运行高度

● 安装高度，最小值

-1 000 m

● 安装高度，最大值

5 000 m; 安装高度 > 2000 m 时受限，参见手册

相对空气湿度

● 操作，最大值

95 %; 无凝结

振动

● 运行疲劳极限符合 IEC 60068-2-6

2 g (m/s²) 面板安装，1 g (m/s²) DIN 凹槽导轨

● 操作，测试符合 IEC 60068-2-6

是的

冲击测试

● 测试符合 IEC 60068-2-27

是的; IEC 68，2-27 部分；半波正弦：冲击强度 15 g（峰值），持续时间 11 ms

有害物质浓度

● RH < 60% 时的 SO2，无冷凝

二氧化硫： < 0.5 ppm；硫化氢： < 0.1 ppm；RH < 60% 无冷凝液

项目组态 / 标题

技术保护

● 用户程序保护/密码保护

是的

● 复制保护

是的

● 模块保护

是的

访问保护

● 保护机密组态数据

是的

● 防护级别：写保护

是的

● 防护级别：读写保护

是的

● 防护级别：全部保护

是的

尺寸

宽度

90 mm

高度

100 mm

深度

75 mm

重量

重量，约

370 g
