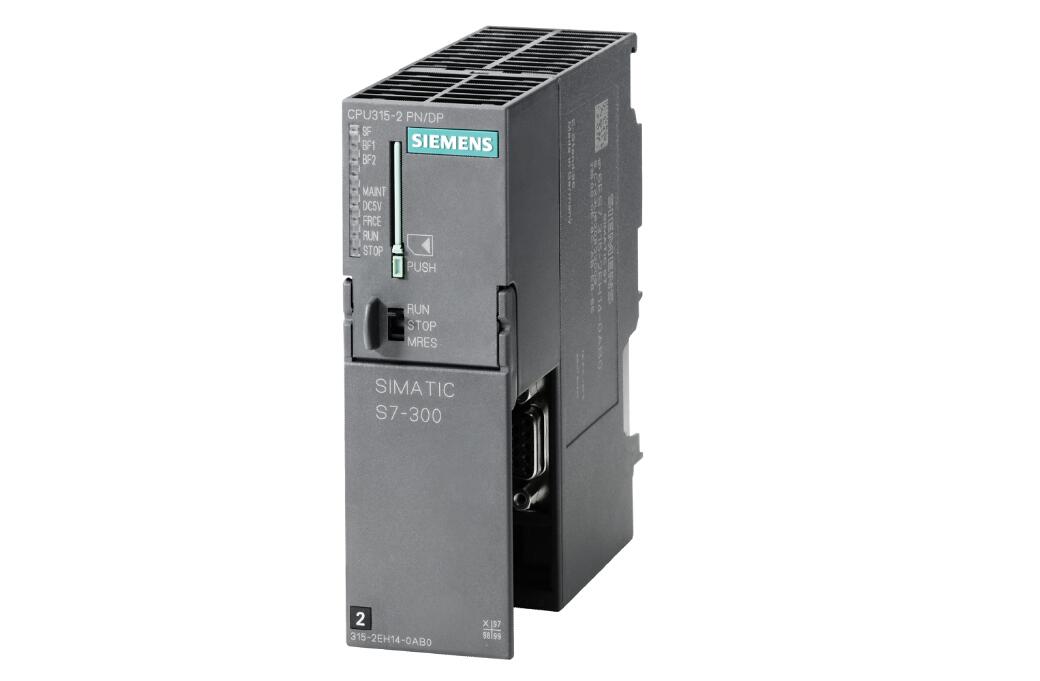

硬件功能状态

01

固件版本

V3.2

产品功能

● 时钟同步模式

是的; 通过 PROFIBUS DP 接口或 PROFINET 接口

附带程序包的

● 工程系统

自 STEP 7 V5.5 起

电源电压

额定值 (DC)

24 V

允许范围，下限 (DC)

20.4 V

允许范围，上限 (DC)

28.8 V

电源导线的外部保险装置（推荐）

最小值 2 A

电源和电压断路跨接

● 停电/断电跨接时间

5 ms

● 重复率，最小值

1 s

输入电流

耗用电流（额定值）

750 mA

耗用电流（空载），典型值

150 mA

接通电流，典型值

4 A

I²t

1 A²·s

功率损失

功率损失，典型值

4.65 W

存储器

工作存储器

● 集成

384 kbyte

● 可扩展

不

装载存储器

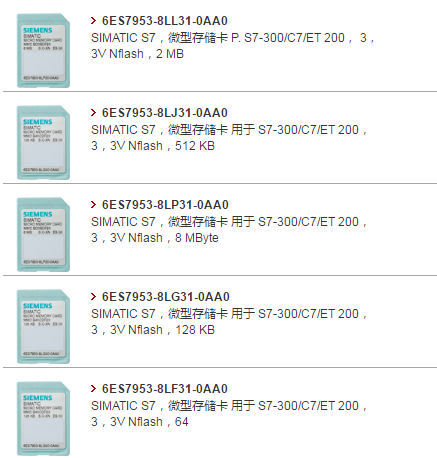

● 插拔式 (MMC)

是的

● 插拔式 (MMC)，最大值

8 Mbyte

● MMC 上的数据管理（在上一次编程后），最小值

10 y

缓冲

● 存在

是的; 通过 MMC 担保（免维护）

● 不带电池

是的; 程序和数据

CPU-处理时间

对于位运算，典型值

0.05 µs

对于字运算，典型值

0.09 µs

对于定点运算，典型值

0.12 µs

对于浮点运算，典型值

0.45 µs

CPU-组件

组件数量（总计）

1 024; （DB、FC、FB）；可以通过安装的 MMC 减少可装载块的最大数量。

DB

● 数量，最大值

1 024; 数字条：1 至 16000

● 容量，最大值

64 kbyte

FB

● 数量，最大值

1 024; 数字条：0 至 7999

● 容量，最大值

64 kbyte

FC

● 数量，最大值

1 024; 数字条：0 至 7999

● 容量，最大值

64 kbyte

OB

● 容量，最大值

64 kbyte

● 可用循环 OB 数量

1; OB 1

● 时间报警 OB 数量

1; OB 10

● 延迟报警 OB 数量

2; OB 20, 21

● 唤醒警告 OB 数量

4; OB 32、33、34、35

● 过程报警 OB 数量

1; OB 40

● DPV1 报警 OB 的数量

3; OB 55、56、57

● 等时模式 Ob 数量

1; OB 61

● 启动 OB 数量

1; OB 100

● 异步错误 OB 数量

6; OB 80, 82, 83, 85, 86, 87（OB83 只用于 PROFINET IO）

● 同步错误 OB 数量

2; OB 121、122

嵌套深度

● 每个优先等级

16

● 错误 OB 中的附加等级

4

计数器、定时器及其剩磁

S7 计数器

● 数量

256

剩磁

— 可调整

是的

— 下限

0

— 上限

255

— 已预设

Z 0 至 Z 7

计数范围

— 可调整

是的

— 下限

0

— 上限

999

IEC 计数器

● 存在

是的

● 类型

SFB

● 数量

不限制（只通过 RAM 进行限制）

S7 时间

● 数量

256

剩磁

— 可调整

是的

— 下限

0

— 上限

255

— 已预设

无剩余

时间范围

— 下限

10 ms

— 上限

9 990 s

IEC 计时器

● 存在

是的

● 类型

SFB

● 数量

不限制（只通过 RAM 进行限制）

数据范围及其剩磁

保留的数据范围（包括时间、计数器、标记），最大值

128 kbyte

标记

● 容量，最大值

2 048 byte

● 存在剩磁

是的; MB 0 至 MB 2047

● 预设剩磁

MB 0 至 MB 15

● 定时标记数量

8; 1 个标记字节

数据组件

● 可调整剩磁

是的; 在 DB 中不保持特征

● 预设剩磁

是

本地数据

● 每个优先等级，最大值

32 768 byte; 每个块最大 2048 字节

地址范围

外设地址范围

● 输入端

2 048 byte

● 输出端

2 048 byte

分布式

— 输入端

2 048 byte

— 输出端

2 048 byte

过程映像

● 输入端

2 048 byte

● 输出端

2 048 byte

● 输入端，可调整

2 048 byte

● 输出端，可调整

2 048 byte

● 输入端，已预设

128 byte

● 输出端，已预设

128 byte

分量过程映像

● 分量过程映像数量，最大值

1; PROFINET IO 的有效数据长度限制为不超过 1600 字节

数字通道

● 输入端

16 384

— 集中式

1 024

● 输出端

16 384

— 集中式

1 024

模拟通道

● 输入端

1 024

— 集中式

256

● 输出端

1 024

— 集中式

256

硬件扩展

扩展支架数量，最大值

3

DP 主站数量

● 集成

1

● 关于 CP

4

可运行的 FM 和 CP 数量（建议）

● FM

8

● CP, PtP

8

● CP，LAN

10

组件载体

● 组件载体，最大值

4

● 每个组件载体的组件，最大值

8

时间

时钟

● 硬件时钟（实时时钟）

是的

● 可缓冲和同步

是的

● 缓冲持续时间

6 wk; 当环境温度为 40 °C 时

● 每日偏差，最大值

10 s; 典型值：2 s

● 接通电源后时钟的显示

在断开电源后，时钟仍继续运行

● 缓冲后的时钟显示

在断开电源时，时钟仍正常显示时间

运行时间计数器

● 数量

1

● 数字/数字条

0

● 值域

0 至 2 的 31 次方小时（在使用 SFC 101 时）

● 间隔尺寸

1 h

● 剩余

是的; 每次重启时必须重新启动

时间同步

● 提供支持

是的

● 在 MPI 上，主站

是的

● 在 MPI 上，从站

是的

● 在 DP 上，主站

是的; 在 DP 从站中只是时间从站

● 在 DP 上，从站

是的

● 在 AS 中，主站

是的

● 在 AS 中，从站

是的

● 在以太网上通过 NTP

是的; 作为客户端

数字输入

数字输入端数量

0

数字输出

数字输出端数量

0

模拟输入

模拟输入端数量

0

模拟输出

模拟输出端数量

0

接口

工业以太网接口数量

1; 2 个端口（交换机）RJ45

PROFINET 接口数量

1; 2 个端口（交换机）RJ45

RS 485 接口数量

1; 组合 MPI / PROFIBUS DP

RS 422 接口数量

0

1. 接口

接口类型

集成 RS 485 接口

电位隔离

是的

物理接口

● RS 485

是的

● 接口的输出电流，最大值

200 mA

协议

● MPI

是的

● PROFIBUS DP 主站

是的

● PROFIBUS DP 从站

是的

● 点对点联结

不

MPI

● 传输速率，最大值

12 Mbit/s

服务

— PG/OP 通讯

是的

— 路由

是的

— 全球数据通讯

是的

— S7 基础通讯

是的

— S7 通讯

是的

— S7 通讯，作为客户机

不; 但是关于 CP 和可装载 FB

— S7 通讯，作为服务器

是的

PROFIBUS DP 主站

● 传输速率，最大值

12 Mbit/s

● DP 从站数量，最大值

124

服务

— PG/OP 通讯

是的

— 路由

是的

— 全球数据通讯

不

— S7 基础通讯

是的; 仅智能块

— S7 通讯

是的

— S7 通讯，作为客户机

不

— S7 通讯，作为服务器

是的

— 等距离

是的

— 等时模式

是的; OB 61 等时模式仅可选择在 PROFIBUS DP 或 PROFINET IO 中运行

— SYNC/FREEZE

是的

— 激活/禁用 DP 从站

是的

— 可同时激活/取消的 DP 从站数量，最大值

8

— 直接数据交换（横向连接）

是的; 作为用户

— DPV1

是的

地址范围

— 输入端，最大值

2 kbyte

— 输出端，最大值

2 kbyte

每个 DP 从站的有效数据

— 输入端，最大值

244 byte

— 输出端，最大值

244 byte

PROFIBUS DP 从站

● 传输速率，最大值

12 Mbit/s

● 自动波特率搜索

是的; 只对于被动接口

● 地址范围，最大值

32

● 每个地址范围的有效数据，最大值

32 byte

服务

— PG/OP 通讯

是的

— 路由

是的; 只对于主动接口

— 全球数据通讯

不

— S7 基础通讯

不

— S7 通讯

是的

— S7 通讯，作为客户机

不

— S7 通讯，作为服务器

是的; 只有单侧是已组态的连接

— 直接数据交换（横向连接）

是的

— DPV1

不

传输存储器

— 输入端

244 byte

— 输出端

244 byte

2. 接口

接口类型

PROFINET

电位隔离

是的

传输速率的自动计算

是的; 10/100 Mbit/s

自动协商

是的

自动交叉

是的

针对运行时间改变 IP 地址，提供支持

是的

物理接口

● RJ 45（以太网）

是的

● 端口数量

2

● 集成开关

是的

协议

● MPI

不

● PROFINET IO 控制器

是的; 同时也具备 IO 设备功能

● PROFINET IO 设备

是的; 同时也具备 IO 控制器功能

● PROFINET CBA

是的

● PROFIBUS DP 主站

不

● PROFIBUS DP 从站

不

● 开放式 IE 通讯

是的; 通过 TCP/IP，ISO on TCP，UDP

● 网络服务器

是的

● 气液冗余

是的

PROFINET IO 控制器

● 传输速率，最大值

100 Mbit/s

服务

— PG/OP 通讯

是的

— 路由

是的

— S7 通讯

是的; 附带可装载 FB，最多可组态连接：14，最大实例数量 32

— 等时模式

是的; OB 61 等时模式仅可选择在 PROFIBUS DP 或 PROFINET IO 中运行

— IRT

是的

— 共享设备

是的

— 按优先级启动

是的

— 带优先启动权限的 IO 设备数量，最大值

32

— 可连接的 IO 设备数量，最大值

128

— 其中 IO 设备具备同步实时功能 (IRT)，最大值

64

— 线路上的，最大值

64

— 配有 IRT 和“高度灵活性”选项的 IO 设备数量

128

— 线路上的，最大值

61

— 用于 RT 的可连接 IO 设备数量，最大值

128

— 线路上的，最大值

128

— 激活/取消 IO 设备

是的

— 可同时激活/取消的 IO 设备数量，最大值

8

— 运行中更换的 IO 设备 (Partner-Ports)，支持

是的

— 每台工具的 IO 设备数量，最大值

8

— 无可移动存储介质的仪器交换

是的

— 发送周期

250 μs，500 μs，1 ms；2 ms，4 ms（不适用于带有“高度灵活性”选项的 IRT）

— 更新时间

250 µs 至 512 ms（取决于运行模式，详细信息请参阅设备手册“S7-300CPU31xC和CPU 31x，技术数据”）

地址范围

— 输入端，最大值

2 kbyte

— 输出端，最大值

2 kbyte

— 有效数据一致性，最大值

1 024 byte

PROFINET IO 设备

服务

— PG/OP 通讯

是的

— 路由

是的

— S7 通讯

是的; 附带可装载 FB，最多可组态连接：14，最大实例数量 32

— 等时模式

不

— IRT

是的

— PROFIenergy

是的; 配备 SFB 73 / 74，可用于针对 I 设备的可载入式 PROFIenergy 标准

— 共享设备

是的

— 共享设备中的 IO 控制器的最大数量

2

传输存储器

— 输入端，最大值

1 440 byte; 共享设备中的每个 IO 控制器

— 输出端，最大值

1 440 byte; 共享设备中的每个 IO 控制器

子模块

— 数量，最大值

64

— 每个子模块的有效数据，最大值

1 024 byte

PROFINET CBA

● 非循环传输

是的

● 循环传输

是的

开放式 IE 通讯

● 连接数量，最大值

8

● 系统使用的本地端口编号

0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535

● 保持激活状态功能，提供支持

是的

协议

支持 PROFIsafe 协议

不

冗余模式

气液冗余

— 线路中断时的切换时间，类型

200 ms; PROFINET MRP

— 环路中的用户数量，最大值

50

开放式 IE 通讯

● TCP/IP

是的; 通过集成 PROFINET 接口和可装载 FB

— 连接数量，最大值

8

— 01H 连接类型中的数据长度，最大值

1 460 byte

— 11H 连接类型中的数据长度，最大值

32 768 byte

— 各端口的多个无源连接，提供支持

是的

● ISO-on-TCP (RFC1006)

是的; 通过集成 PROFINET 接口和可装载 FB

— 连接数量，最大值

8

— 数据长度，最大值

32 768 byte

● UDP

是的; 通过集成 PROFINET 接口和可装载 FB

— 连接数量，最大值

8

— 数据长度，最大值

1 472 byte

网络服务器

● 提供支持

是的

● 用户定义的网页

是的

● HTTP 客户端数量

5

S7 消息功能

消息功能的可注册站点数量，最大值

16; 取决于对 PG/OP 和 S7 基本通讯的组态连接

过程诊断消息

是的

同时间活动的报警 S 组件，最大值

300

调试功能测试

组件状态

是的; 最多同时 2 个

各个步骤

是的

停止点数量

4

状态/控制

● 变量状态/控制

是的

● 变量

输入、输出、标记、DB、计时器、计数器

● 变量数量，最大值

30

— 其中的变量状态，最大值

30

— 其中的变量控制，最大值

14

强制

● 强制

是的

● 强制，变量

输入、输出

● 变量数量，最大值

10

诊断缓冲器

● 存在

是的

● 条目数量，最大值

500

— 可调整

不

— 其中的停电保险

100; 只保留最后 100 个条目

● RUN 模式中可读取的条目数量，最大值

499

— 可调整

是的; 10 至 499

— 已预设

10

维修数据

● 可读

是的

环境要求

运行中的环境温度

● 最小值

0 °C

● 最大值

60 °C

项目组态 / 标题

组态软件

● STEP 7

是的; V 5.5 以上版本

技术保护

● 用户程序保护/密码保护

是的

● 模块加密

是的; 配备 S7-Block Privacy

尺寸

宽度

40 mm

高度

125 mm

深度

130 mm

重量

重量，约

340 g
