一般信息 |
产品类型标志 |

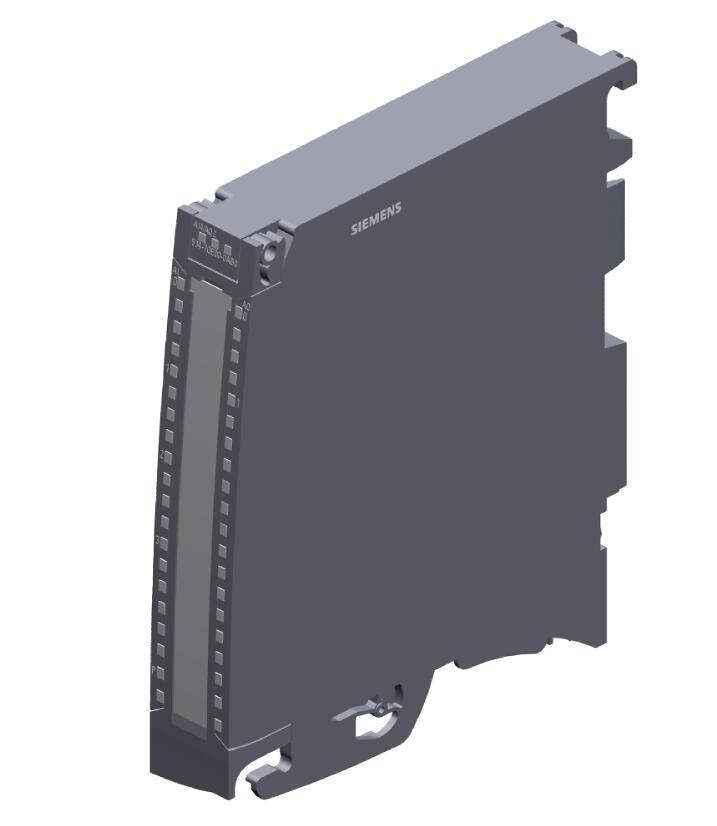

AI 4xU/I/RTD/TC /AQ 2xU/I ST |
硬件功能状态 |
FS01 |
固件版本 |
V1.0.0 |
● 可更新固件 |
是的 |
产品功能 |
● I&M 数据 |
是的; I&M0 至 I&M3 |
● 时钟同步模式 |
不 |
● 按优先级启动 |
不 |
● 可变测量范围 |
不 |
● 可变测量值 |
不 |
● 测量范围调整 |
不 |
● 可变输出范围 |
不 |
附带程序包的 |
● STEP 7 TIA 端口,可组态 / 已集成,自版本 |
V13 / V13.0.2 |
● STEP 7 可组态/ 已集成,自版本 |
V5.5 SP3 / - |
● PROFIBUS 版本 GSD 版 / GSD 修订版以上 |
V1.0 / V5.1 |
● PROFINET 版本 GSD 版 / GSD 修订版以上 |
v2.3 / - |
运行模式 |
● 过采样 |
不 |
● MSI |
是的 |
● MSO |
是的 |
运行中的 CiR 配置 |
可在 RUN 模式下更改参数分配 |
是的 |
可在 RUN 模式下校准 |
是的 |
电源电压 |
额定值 (DC) |
24 V |
允许范围,下限 (DC) |
19.2 V |
允许范围,上限 (DC) |
28.8 V |
反极性保护 |
是的 |
输入电流 |
耗用电流,最大值 |
200 mA; 24 V DC 供电时 |
传感器供电 |
24 V 传感器供电 |
● 短路保护 |
是的 |
● 输出电流,最大值 |
20 mA; 每个通道最大 47 mA,持续时间 < 10 s |
功率 |
来自背板总线的功率输出 |
0.7 W |
功率损失 |
功率损失,典型值 |
3.3 W |
模拟输入 |
模拟输入端数量 |
4 |
● 电流测量时 |
4 |
● 电压测量时 |
4 |
● 测量电阻/电阻型热电偶时 |
2 |
● 测量热电偶时 |
4 |
电压输入允许的输入电压(毁坏限制),最大值 |
28.8 V |
电流输入允许的输入电流(毁坏限制),最大值 |
40 mA |
电阻传感器的恒定测量电流,典型值 |
150 Ohm,300 Ohm,600 Ohm,Pt100,Pt200,Ni100:1.25 mA,6000 Ohm,Pt500,Pt1000,Ni1000,LG-Ni1000:0.625 mA,PTC:0.472 mA |
温度测量的技术单位,可调节 |
是的; °C / °F / K |
带有过采样的模拟输入端 |
不 |
测量值定标 |
不 |
输入范围(额定值),电压 |
● 0 至 +5 V |
不 |
● 0 至 +10 V |
不 |
● 1 V 至 5 V |
是的 |
— 输入电阻(1 V 至 5 V) |
100 kΩ |
● -1 V 至 +1 V |
是的 |
— 输入电阻(-1 V 至 +1 V) |
10 MΩ |
● -10 V 至 +10 V |
是的 |
— 输入电阻(-10 V 至 +10 V) |
100 kΩ |
● -2.5 V 至 +2.5 V |
是的 |
— 输入电阻(-2.5 V 至 +2.5 V) |
10 MΩ |
● -25 mV 至 +25 mV |
不 |
● -250 mV 至 +250 mV |
是的 |
— 输入电阻(-250 mV 至 +250 mV) |
10 MΩ |
● -5 V 至 +5 V |
是的 |
— 输入电阻(-5 V 至 +5 V) |
100 kΩ |
● -50 mV 至 +50 mV |
是的 |
— 输入电阻(-50 mV 至 +50 mV) |
10 MΩ |
● -500 mV 至 +500 mV |
是的 |
— 输入电阻(-500 mV 至 +500 mV) |
10 MΩ |
● -80 mV 至 +80 mV |
是的 |
— 输入电阻(-80 mV 至 +80 mV) |
10 MΩ |
输入范围(额定值),电流 |
● 0 至 20 mA |
是的 |
— 输入电阻(0 至 20 mA) |
25 Ω; 加上约 42Ohm,用于通过 PTC 实现过压保护 |
● -20 mA 至 +20 mA |
是的 |
— 输入电阻(-20 mA 至 +20 mA) |
25 Ω; 加上约 42Ohm,用于通过 PTC 实现过压保护 |
● 4 mA 至 20 mA |
是的 |
— 输入电阻(4 mA 至 20 mA) |
25 Ω; 加上约 42Ohm,用于通过 PTC 实现过压保护 |
输入范围(额定值),热电偶 |
● 类型 B |
是的 |
— 输入电阻(类型 B) |
10 MΩ |
● 类型 C |
不 |
● 类型 E |
是的 |
— 输入电阻(类型 E) |
10 MΩ |
● 类型 J |
是的 |
— 输入电阻(类型 J) |
10 MΩ |
● 类型 K |
是的 |
— 输入电阻(类型 K) |
10 MΩ |
● 类型 L |
不 |
● 类型 N |
是的 |
— 输入电阻(类型 N) |
10 MΩ |
● 类型 R |
是的 |
— 输入电阻(类型 R) |
10 MΩ |
● 类型 S |
是的 |
— 输入电阻(类型 S) |
10 MΩ |
● 类型 T |
是的 |
— 输入电阻(类型 T) |
10 MΩ |
● 类型 U |
不 |
● 类型 TXK/TXK(L) 符合 GOST |
不 |
输入范围(额定值),电阻温度计 |
● Cu 10 |
不 |
● 符合 GOST 的 Cu 10 |
不 |
● Cu 50 |
不 |
● 符合 GOST 的 Cu 50 |
不 |
● Cu 100 |
不 |
● 符合 GOST 的 Cu 100 |
不 |
● Ni 10 |
不 |
● 符合 GOST 的 Ni 10 |
不 |
● Ni 100 |
是的; 标准/气候 |
— 输入电阻 (Ni 100) |
10 MΩ |
● 符合 GOST 的 Ni 100 |
不 |
● Ni 1000 |
是的; 标准/气候 |
— 输入电阻 (Ni 1000) |
10 MΩ |
● 符合 GOST 的 Ni 1000 |
不 |
● LG-Ni 1000 |
是的; 标准/气候 |
— 输入电阻 (LG-Ni 1000) |
10 MΩ |
● Ni 120 |
不 |
● 符合 GOST 的 Ni 120 |
不 |
● Ni 200 |
不 |
● 符合 GOST 的 Ni 200 |
不 |
● Ni 500 |
不 |
● 符合 GOST 的 Ni 500 |
不 |
● Pt 10 |
不 |
● 符合 GOST 的 Pt 10 |
不 |
● Pt 50 |
不 |
● 符合 GOST 的 Pt 50 |
不 |
● Pt 100 |
是的; 标准/气候 |
— 输入电阻 (Pt 100) |
10 MΩ |
● 符合 GOST 的 Pt 100 |
不 |
● Pt 1000 |
是的; 标准/气候 |
— 输入电阻 (Pt 1000) |
10 MΩ |
● 符合 GOST 的 Pt 1000 |
不 |
● Pt 200 |
是的; 标准/气候 |
— 输入电阻 (Pt 200) |
10 MΩ |
● 符合 GOST 的 Pt 200 |
不 |
● Pt 500 |
是的; 标准/气候 |
— 输入电阻 (Pt 500) |
10 MΩ |
● 符合 GOST 的 Pt 500 |
不 |
输入范围(额定值),电阻 |
● 0 至 150 欧姆 |
是的 |
— 输入电阻(0 至 150 欧姆) |
10 MΩ |
● 0 至 300 欧姆 |
是的 |
— 输入电阻(0 至 300 欧姆) |
10 MΩ |
● 0 至 600 欧姆 |
是的 |
— 输入电阻(0 至 600 欧姆) |
10 MΩ |
● 0 至 3000 欧姆 |
不 |
● 0 至 6000 欧姆 |
是的 |
— 输入电阻(0 至 6000 欧姆) |
10 MΩ |
● PTC |
是的 |
— 输入电阻 (PTC) |
10 MΩ |
热电偶 (TC) |
温度补偿 |
— 可参数化 |
是的 |
— 内部温度补偿 |
是的 |
— 使用 RTD 进行的外部温度补偿 |
是的 |
— 0°C 比较点温度的补偿 |
是的; 可设置固定值 |
— 模块的参考通道 |
不 |
导线长度 |
● 屏蔽,最大值 |
800 m; U/I 中,R/RTD 时 200 m,TC 时 50 m |
模拟输出 |
模拟输出端数量 |
2 |
电压输出,短路保护 |
是的 |
电压输出,短路电流,最大值 |
24 mA |
电流输出,空载电压,最大值 |
22 V |
循环时间(所有通道) 最小值 |
3.2 ms; ±0.5 ms,不受已激活通道数量的影响 |
输出范围,电压 |
● 0 至 10 V |
是的 |
● 1 V 至 5 V |
是的 |
● -5 V 至 +5 V |
不 |
● -10 V 至 +10 V |
是的 |
输出范围,电流 |
● 0 至 20 mA |
是的 |
● -20 mA 至 +20 mA |
是的 |
● 4 mA 至 20 mA |
是的 |
执行器连接 |
● 对于两线制接口电压输出 |
是的 |
● 对于四线制接口电压输出 |
是的 |
● 对于两线制接口电流输出 |
是的 |
负载电阻(在额定输出范围内) |
● 电压输出端的最小值 |
1 kΩ; 1 ... 5 V 时 0.5 kOhm |
● 电压输出端的电容负载,最大值 |
1 µF |
● 电流输出端的最大值 |
750 Ω |
● 电流输出端的电感负载,最大值 |
10 mH |
导线长度 |
● 屏蔽,最大值 |
800 m; 电流中,电压时 200 m |
输入端的模拟值构成 |
集成和转换时间/每通道分辨率 |
● 带有过调制的分辨率(包括符号在内的位数),最大值 |
16 bit |
● 可参数化的集成时间 |
是的 |
● 积分时间 (ms) |
2,5 / 16,67 / 20 / 100 ms |
● 基本转换时间,包含积分时间 (ms) |
9 / 23 / 27 / 107 ms |
— 断线监测的额外转换时间 |
9 ms |
— 电阻测量的额外转换时间 |
150 Ohm, 300 Ohm, 600 Ohm, Pt100, Pt200, Ni100: 2 ms, 6000 Ohm, Pt500, Pt1000, Ni1000, LG-Ni1000, PTC: 4 ms |
● 对于干扰频率 f1(单位 Hz)的干扰电压抑制 |
400 / 60 / 50 / 10 |
● 偏移量校准时间(每个模块) |
最慢通道的基本转换时间 |
测量值滤波 |
● 可参数化 |
是的 |
● 等级: 无 |
是的 |
● 等级:弱 |
是的 |
● 等级: 中等 |
是的 |
● 等级: 强 |
是的 |
输出端的模拟值构成 |
集成和转换时间/每通道分辨率 |
● 带有过调制的分辨率(包括符号在内的位数),最大值 |
16 bit |
● 转换时间(每个通道) |
0.5 ms |
起振时间 |
● 对于电阻负载 |
1.5 ms |
● 对于电容负载 |
2.5 ms |
● 对于电感负载 |
2.5 ms |
传感器 |
信号传感器连接 |
● 用于电压测量 |
是的 |
● 对于作为两线制测量变送器时的电流测量 |
是的 |
— 双线测量变频器的负载,最大值 |
820 Ω |
● 对于作为四线制测量变送器时的电流测量 |
是的 |
● 对于利用两线制接口进行的电阻测量 |
是的; 仅用于 PTC |
● 对于利用三线制接口进行的电阻测量 |
是的; 所有 PTC 以外的测量范围;电缆电阻的内部补偿 |
● 对于利用四线制接口进行的电阻测量 |
是的; 所有 PTC 以外的测量范围 |
误差/精度 |
线性错误(与输入范围有关),(+/-) |
0.02 % |
温度错误(与输入范围有关),(+/-) |
0.005 %/K; TC 类型 T 时,0.02 ± % / K |
输入端之间的串扰,最大值 |
-80 dB |
25 °C 时起振状态下的重复精度(与输入范围有关),(+/-) |
0.02 % |
输出波纹(与输出范围有关,带宽 0 至 50 kHz),(+/-) |
0.02 % |
线性错误(与输出范围有关),(+/-) |
0.15 % |
温度错误(与输出范围有关),(+/-) |
0.002 %/K |
输出端之间的串扰,最大值 |
-100 dB |
25 °C 时起振状态下的重复精度(与输出范围有关),(+/-) |
0.05 % |
内部补偿的温度故障 |
±6 °C |
整个温度范围内的操作错误限制 |
● 电压,与输入范围有关,(+/-) |
0.3 % |
● 电流,与输入范围有关,(+/-) |
0.3 % |
● 电阻,与输入范围有关,(+/-) |
0.3 % |
● 热电阻,与输入范围有关,(+/-) |
0.3 %; Ptxxx 标准: ±1.5 K,Ptxxx 气候: ±0.5 K,Nixxx 标准: ±0.5 K,Nixxx 气候:±0.3 K |
● 热电偶,与输入范围有关,(+/-) |
0.3 %; 类型 B: > 600 °C ±4.6 K,类型 E: > -200 °C ±1.5 K,类型 J: > -210 °C ±1.9 K,类型 K: > -200 °C ±2.4 K,类型 N: > -200 °C ±2.9 K,类型 R: > 0 °C ±4.7 K,类型 S: > 0 °C ±4.6 K,类型 T: > -200 °C ±2.4 K |
● 电压,与输出范围有关,(+/-) |
0.3 % |
● 电流,与输出范围有关,(+/-) |
0.3 % |
基本错误限制(25 °C 时的操作错误限制) |
● 电压,与输入范围有关,(+/-) |
0.1 % |
● 电流,与输入范围有关,(+/-) |
0.1 % |
● 电阻,与输入范围有关,(+/-) |
0.1 % |
● 热电阻,与输入范围有关,(+/-) |
0.1 %; Ptxxx 标准: ±0.7 K,Ptxxx 气候: ±0.2 K,Nixxx 标准: ±0.3 K,Nixxx 气候:±0.15 K |
● 热电偶,与输入范围有关,(+/-) |
0.1 %; 类型 B: > 600 °C ±1.7 K,类型 E: > -200 °C ±0.7 K,类型 J: > -210 °C ±0.8 K,类型 K: > -200 °C ±1.2 K,类型 N: > -200 °C ±1.2 K,类型 R: > 0 °C ±1.9 K,类型 S: > 0 °C ±1.9 K,类型 T: > -200 °C ±0.8 K |
● 电压,与输出范围有关,(+/-) |
0.2 % |
● 电流,与输出范围有关,(+/-) |
0.2 % |
故障电压抑制 f = n x (f1 +/- 1 %),f1 = 干扰频率 |
● 串联干扰(干扰峰值 < 输入范围的额定值),最小值 |
40 dB |
● 并联电压,最大值 |
10 V |
● 共模干扰,最小值 |
60 dB |
报警/诊断/状态信息 |
诊断功能 |
是的 |
可接入替代值 |
是的 |
报警 |
● 诊断报警 |
是的 |
● 极限值报警 |
是的; 分别为两个上限值和两个下限值 |
诊断 |
● 电源电压监控 |
是的 |
● 断线 |
是的; 仅限输入类型 1 - 5 V、4 - 20 mA、TC、R、RTD 和电流输出类型在 |
● 短路 |
是的; 仅限电压输出类型 |
● 溢出/下溢 |
是的 |
诊断显示 LED |
● RUN LED |
是的; 绿色 LED |
● ERROR LED |
是的; 红色 LED |
● 电源电压监控 (PWR-LED) |
是的; 绿色 LED |
● 通道状态显示 |
是的; 绿色 LED |
● 用于通道诊断 |
是的; 红色 LED |
● 用于模块诊断 |
是的; 红色 LED |
电位隔离 |
模拟输入电位隔离 |
● 在通道之间 |
不 |
● 在通道之间,分组点数 |
4 |
● 在通道和背板总线之间 |
是的 |
● 在通道和负载电压 L+ 之间 |
是的 |
模拟输出电位隔离 |
● 在通道之间 |
不 |
● 在通道之间,分组点数 |
2 |
● 在通道和背板总线之间 |
是的 |
● 在通道和负载电压 L+ 之间 |
是的 |
允许的电位差 |
输入端之间 (UCM) |
DC 20 V |
在输入端和 MANA (UCM) 之间 |
10 V DC |
S 和 MANA (UCM) 之间 |
DC 8 V |
绝缘 |
绝缘测试,使用 |
707 V DC(测试类型) |
环境要求 |
运行中的环境温度 |
● 水平安装,最小值 |
0 °C |
● 水平安装,最大值 |
60 °C |
● 垂直安装,最小值 |
0 °C |
● 垂直安装,最大值 |
40 °C |
参考海平面的运行高度 |
● 最大海拔安装高度 |
5 000 m; 安装高度 > 2000 m 时受限,参见手册 |
尺寸 |
宽度 |
25 mm |
高度 |
147 mm |
深度 |
129 mm |
重量 |
重量,约 |
250 g |
其他 |
提示: |
供货范围包括 40 针的嵌入式前置连接器。 集成时间为 2.5ms 时额外的基本故障和噪声:电压: ±250 mV (±0.02 %)、±80 mV (±0.05 %)、±50 mV (±0.05 %);电阻: 150 Ohm (±0.02 %);电阻温度计:Pt100 气候: ±0.08 K,Ni100 气候: ±0.08 K;热电偶:类型 B、R、S: ±3 K,类型 E、J、K、N、T:±1 K |
