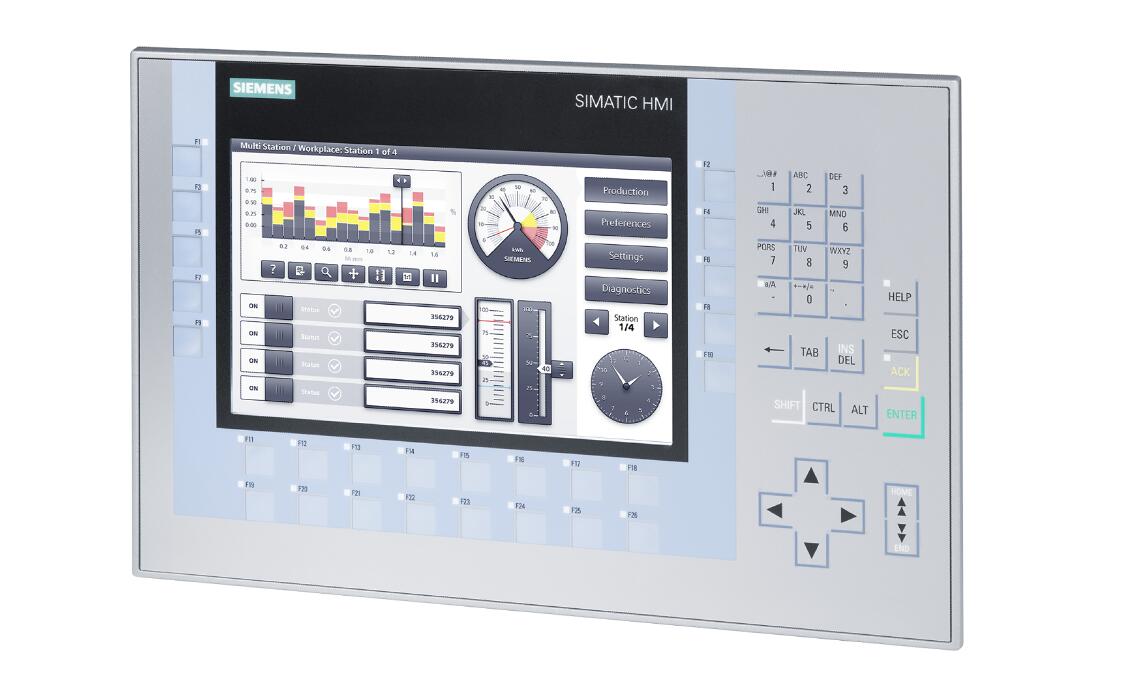

6AV2124-1JC01-0AX0 KP900按键屏

发布时间:2021/7/29 点击次数:543

型号：6AV2124-1JC01-0AX0

描述：SIMATIC HMI KP900 精智屏，精智面板，按键操作， 9” 宽屏 TFT 显示屏，一千六百万色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 12MByte 项目组态存储器， Windows CE 6.0，可项目组态的最低版本 WinCC Comfort 11版

一般信息
产品类型标志		KP900 Comfort
显示
显示屏规格		TFT
屏幕对角线		9 in
屏幕宽度		195 mm
屏幕高度		117 mm
颜色数量		16 777 216
分辨率（像素）
● 水平图像分辨率		800 pixel
● 垂直图像分辨率		480 pixel
背光灯
● MTBF 背景照明（温度为 25 °C 时）		80 000 h
● 可调节背景照明		是的; 0-100 %
操作元件
键盘字体
● 功能按键
— 功能按键数量		26
— 带 LED 的功能按键数量		26
● 带有 LED 的按键		是的
● 系统按键		是的
● 数字键盘		是的
● 字母数字键盘		是的; 类似于移动电话
触摸屏
● 触摸屏规格		不
过程操作扩展
● DP 直接 LED（LED 作为 S7 输出外设）
— F1...Fx		26
● 直接按键（按键作为 S7 输入外围设备）
— F1...Fx		26
● 直接按键（触摸按键作为 S7 输入外围设备）		0
安装方式/安装
安装位置		垂直
壁板安装/直接安装		不
可以垂直安装（纵向格式）		不
可以横向安装（横向格式）		是的
无外部通风时的最大允许倾斜角度		35°
电源电压
电源的电压类型		DC
额定值 (DC)		24 V
允许范围，下限 (DC)		19.2 V
允许范围，上限 (DC)		28.8 V
输入电流
耗用电流（额定值）		0.75 A
接通电流脉冲 I²t		0.5 A²·s
功率
接收的有效功率典型值		18 W
处理器
处理器类型		X86
存储器
闪存		是的
RAM		是的
用于用户数据的可用存储器		12 Mbyte
输出类型
Info LED		是的
电源 LED		不
Error LED		不
声音
● 蜂鸣器		不
● 扬声器		是的
时间
时钟
● 硬件时钟（实时时钟）		是的
● 软件时钟		是的
● 缓存		是的; 缓冲持续时间典型值为 6 周
● 可同步		是的
接口
工业以太网接口数量		1; 2 个端口（交换机）
RS 485 接口数量		1; RS 422 / 485 接口组合
RS 422 接口数量		1
RS 232 接口数量		0
USB 接口数量		2; USB 2.0
● USB-Mini-B		1; 5 针
20 mA 接口数量 (TTY)		0
并行接口数量		0
其他接口数量		0
SD 卡插槽数量		2
带软件接口		不
工业以太网
● 工业以太网状态 LED		2
● 集成开关的端口数量		2
协议
PROFINET		是的
PROFINET IO 支持的协议		是的
IRT		是的; WinCC V12 以上版本
PROFIBUS		是的
支持 EtherNet/IP 协议		是的
MPI		是的
协议（以太网）
● TCP/IP		是的
● DHCP		是的
● SNMP		是的
● DCP		是的
● LLDP		是的
网络属性
● HTTP		是的
● HTTPS		是的
● HTML		是的
● XML		是的
● CSS		是的
● Active X		是的
● JavaScript		是的
● Java VM		不
冗余模式
气液冗余
— MRP		是的; WinCC V12 以上版本
其他协议
● CAN		不
● MODBUS		是的
报警/诊断/状态信息
诊断
● 诊断信息可读		是的; S7 控制器
EMV
依据 EN 55 011 标准抑制无线电干扰辐射
● 极限值等级 A 适用于工业领域中的应用		是的
● 极限值等级 B 适用于居民区中的应用		不
防护等级和防护类别
IP（正面）		IP65
IP（背面）		IP20
NEMA（正面）
● 包括类型 4，正面		是的
● 包括类型 4x 正面		是的
标准、许可、证书
CE 标记		是的
cULus		是的
RCM（原 C-TICK）		是的
KC 许可		是的
在防爆区域使用
● ATEX 区域 2		是的
● ATEX 区域 22		是的
● IECEx 2 区		是的
● IECEx 22 区		是的
● cULus I 类 1 区		不
● cULus I 类 2 区，2 级		是的
● FM I 类 2 级		是的
船舶建造许可
● 德国劳埃德船级社 (GL)		是的
● 美国船舶检验局 (ABS)		是的
● 必维国际检验集团 (BV)		是的
● 挪威船级社 (DNV)		是的
● 英国劳氏船级社 (LRS)		是的
● 日本船级社 (Class NK)		是的
● 波兰船级社 (PRS)		不
环境要求
运行中的环境温度
操作（垂直安装）
— 垂直安装时的最小值		0 °C
— 垂直安装时的最大值		50 °C; （55 °C，参见文献 ID：64847814）
操作（最大倾斜角度）
— 最大倾斜角度时的最小值		0 °C
— 最大倾斜角度时的最大值		40 °C
操作（垂直安装，纵向格式）
— 垂直安装时的最小值		0 °C
— 垂直安装时的最大值		40 °C
操作（最大倾斜角度，纵向格式）
— 最大倾斜角度时的最小值		0 °C
— 最大倾斜角度时的最大值		35 °C
运输/储存时的环境温度
● 最小值		-20 °C
● 最大值		60 °C
相对空气湿度
● 操作，最大值		90 %; 无凝结
操作系统
专有		不
预安装的操作系统
● Windows CE		是的
组态
消息显示		是的
报文系统（包括缓冲器和应答器）		是的
过程值显示（输出）		是的
可规定过程值（输入）		是的
方案管理		是的
组态软件
● STEP 7 Basic (TIA Portal)		不
● STEP 7 Professional (TIA Portal)		不
● WinCC flexible Compact		不
● WinCC flexible Standard		不
● WinCC flexible Advanced		不
● WinCC Basic (TIA Portal)		不
● WinCC Comfort (TIA Portal)		是的; V11 以上版本
● WinCC Advanced (TIA Portal)		是的; V11 以上版本
● WinCC Professional (TIA Portal)		是的; V11 以上版本
语言
在线语言
● 联机/运行时间语言数量		32
语言
● 每个项目的语言		32
WinCC 下的功能性 (TIA Portal)
库		是的
应用软件/选件
● 网页浏览器		是的
● Pocket Word		是的
● Pocket Excel		是的
● PDF Viewer		是的
● 媒体播放器		是的
● SIMATIC WinCC Sm@rtServer		是的
● SIMATIC WinCC Audit		是的
Visual Basic 脚本数量		是的
任务计划器
● 时间控制		是的
● 任务控制		是的
消息系统
● 消息类别数量		32
● 位消息		是的
— 位消息数量		4 000
● 模拟消息		是的
— 模拟消息数量		200
● S7 消息编号方法		是的
● 系统消息 HMI		是的
● 更多系统报警（SIMATIC S7、SINUMERIK、SIMOTION ... ）		是的
● 每条消息的字符数		80
● 每条消息的过程值数量		8
● 确认组		是的
● 消息指示器		是的
方案管理
● 配方数量		300
● 每个配方的数据集		500
● 每个数据集的条目		1 000
● 内部配方存储器的容量		2 Mbyte
● 配方存储器可以扩展		是的
变量
● 每台设备的变量数		2 048
● 每幅图像的变量数		400
● 临界值		是的
● 多路复用		是的
● 结构		是的
● 阵列		是的
画面
● 可组态的图片数量		500
● 永久窗口/默认		是的
● 全局画面		是的
● 弹出式画面		是的
● 幻灯片画面		是的
● 通过 PLC 选择图像		是的
● PLC 中的图像编号		是的
图片对象
● 每个图像的对象数量		400
● 文本区		是的
● I/O 区		是的
● 图形化的 I/O 区（图形列表）		是的
● 符号形式的 I/O 区（文本列表）		是的
● 日期/时间域		是的
● 开关		是的
● 按键		是的
● 图形显示		是的
● 图标		是的
● 几何对象		是的
复杂图片对象
● 每个图像的复杂对象数量		20
● 消息显示		是的
● 曲线显示		是的
● 用户显示		是的
● 状态/控制		是的
● Sm@rtClient 显示		是的
● 配方显示		是的
● f(x) 曲线显示		是的
● 系统诊断显示		是的
● 媒体播放器		是的
● HTML 浏览器		是的
● PDF 显示		是的
● IP 摄像头显示器		是的
● 条形图		是的
● 滑动式调节器		是的
● 指示仪器		是的
● 模拟表/电子表		是的
列表
● 每个项目的文字列表数量		500
● 每个文本列表的条目数量		500
● 每个项目的图形列表数量		500
● 每个图形列表的条目数		500
归档
● 每台设备的文档数量		50
● 每个文档的条目数量		20 000
● 消息档案		是的
● 过程值档案		是的
● 归档方式
— 顺序档案		是的
— 循环档案		是的
● 存储器位置
— 存储卡		是的
— USB 存储器		是的
— 以太网		是的
● 数据存储格式
— CSV		是的
— TXT		是的
— RDB		是的
安全性
● 用户组数量		50
● 用户权限数量		32
● 用户数量		50
● 密码导出/导入		是的
● SIMATIC Logon		是的
通过打印机记录
● 消息		是的
● 报告（层协议）		是的
● 硬拷贝		是的
● 电子打印文件		是的; PDF, HTML
字符集
● 键盘字体
— 美式（英语）		是的
传送（上传/下载）
● MPI/PROFIBUS DP		是的
● USB		是的
● 以太网		是的
● 使用外部存储介质		是的
过程连接
● S7-1200		是的
● S7-1500		是的
● S7-200		是的
● S7-300/400		是的
● LOGO!		是的
● Win AC		是的
● SINUMERIK		是的; 带有 SINUMERIK 选项包
● SIMOTION		是的
● Allen Bradley (EtherNet/IP)		是的
● Allen Bradley (DF1)		是的
● Mitsubishi (MC TCP/IP)		是的
● Mitsubishi (FX)		是的
● OMRON (FINS TCP)		不
● OMRON (LINK/Multilink)		是的
● Modicon (Modbus TCP/IP)		是的
● Modicon (Modbus)		是的
● OPC UA 客户端		是的
● OPC UA 服务器		是的
服务工具/组态工具
● 备份/恢复		是的
● 自动备份/恢复		是的
● 模拟		是的
● 设备转换		是的
外设/选项
打印机		是的
SIMATIC HMI MM 存储卡：多媒体存储卡		是的; 最多 128 MB
SIMATIC HMI SD 存储卡：数字存储卡		是的; 最多 2 GB
SIMATIC HMI CF 存储卡：CF 卡		不
USB 存储器		是的
SIMATIC IPC USB 闪存（USB 记忆棒）		是的; 最多 16 GB
SIMATIC HMI USB 内存（USB 记忆棒）		是的; 最多 8 GB
网络摄像机		是的
机械/材料
外壳材料（正面）
● 塑料		不
● 铝材		是的
● 不锈钢		不
尺寸
外壳正面宽度		362 mm
外壳正面高度		230 mm
安装截面，宽度		338 mm
安装截面，高度		206 mm
安装深度		63 mm
重量
重量（不含包装）		2.7 kg
重量（含包装）		3.4 kg
