模拟量输入模块

发布时间:2021/7/27 点击次数:557

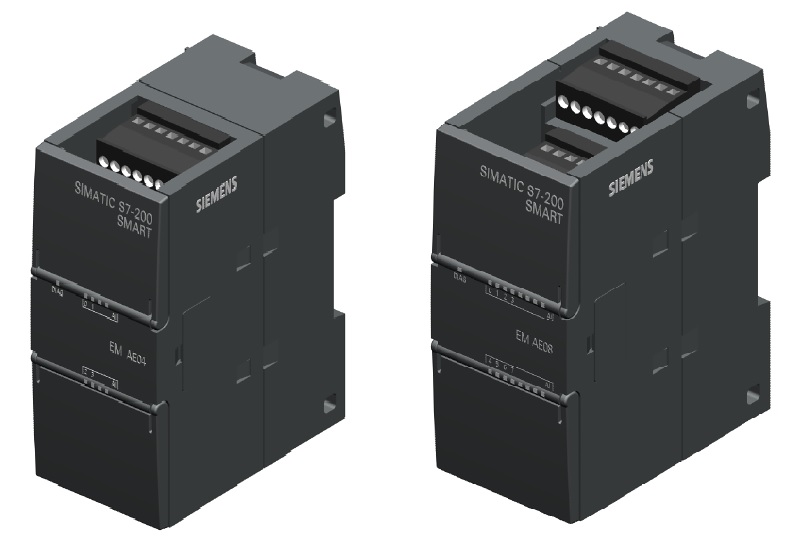

型号：EM AE04	型号：EM AE08
订货号：6ES7288-3AE04-0AA0	订货号：6ES7288-3AE08-0AA0
描述：模拟输入 SM AI04，4 模拟输入， 0...10V，0...5V，+/-5V，+/-2.5V，或者 0/4-20mA 11 Bit+符号位（12 Bit ADC）	SIMATIC S7-200 SMART，模拟输入 SM AI08，8 模拟输入， 0...10V，0...5V，+/-5V，+/-2.5V 或者 0/4-20mA；11 Bit+符号位（12 Bit ADC）

一般信息
产品类型标志		SM AI04，AI 4x12 bit
运行中的 CiR 配置
可在 RUN 模式下更改参数分配		不
电源电压
额定值 (DC)		24 V; -15 / +20 %
允许范围，下限 (DC)		20.4 V
允许范围，上限 (DC)		28.8 V
输入电流
耗用电流，典型值		40 mA
来自背板总线 DC 5 V，典型值		80 mA
功率损失
功率损失，典型值		1.5 W
模拟输入
模拟输入端数量		4
输入范围
● 电压		是的; ±10V、±5V、±2.5V
● 电流		是的; 0 至 20 mA
● 热电偶		不
● 电阻温度计		不
● 电阻		不
输入范围（额定值），电压
● -10 V 至 +10 V		是的
— 输入电阻（-10 V 至 +10 V）		9 MΩ
● -2.5 V 至 +2.5 V		是的
— 输入电阻（-2.5 V 至 +2.5 V）		9 MΩ
● -5 V 至 +5 V		是的
— 输入电阻（-5 V 至 +5 V）		9 MΩ
输入范围（额定值），电流
● 0 至 20 mA		是的
— 输入电阻（0 至 20 mA）		250 Ω
输入端的模拟值构成
集成和转换时间/每通道分辨率
● 带有过调制的分辨率（包括符号在内的位数），最大值		12 bit; 电压模式：11 位 + 符号位，电流模式：11 位
● 对于干扰频率 f1（单位 Hz）的干扰电压抑制		10 / 50 / 60 / 400 Hz
测量值滤波
● 可参数化		是的; 分 4 个等级：1x，4x，16x，32x 循环时间
● 等级：无		是的; 1x
● 等级：弱		是的; 4x
● 等级：中等		是的; 16x
● 等级：强		是的; 32x
报警/诊断/状态信息
诊断功能		是的
诊断
● 电源电压监控		是的
● 断线		不
● 短路		不
诊断显示 LED
● 用于输入端状态		是的
防护等级和防护类别
防护等级 IP		IP20
标准、许可、证书
CE 标记		是的
尺寸
宽度		45 mm
高度		100 mm
深度		81 mm
重量
重量，约		147 g

---------------------------------------------------------------------------------------------------------------------------------

一般信息
产品类型标志		SM AI08，AI 8x12 bit
运行中的 CiR 配置
可在 RUN 模式下更改参数分配		不
电源电压
额定值 (DC)		24 V; -15 / +20 %
允许范围，下限 (DC)		20.4 V
允许范围，上限 (DC)		28.8 V
输入电流
耗用电流，典型值		60 mA
耗用电流，最大值		80 mA
来自背板总线 DC 5 V，典型值		61 mA
来自背板总线 DC 5 V，最大值		80 mA
功率损失
功率损失，典型值		2 W
模拟输入
模拟输入端数量		8
输入范围
● 电压		是的
● 电流		是的
● 热电偶		不
● 电阻温度计		不
● 电阻		不
输入端的模拟值构成
集成和转换时间/每通道分辨率
● 带有过调制的分辨率（包括符号在内的位数），最大值		12 bit
尺寸
宽度		45 mm
高度		100 mm
深度		81 mm
重量
重量，约		186 g
