订货号： 6ES7288-1SR30-0AA0

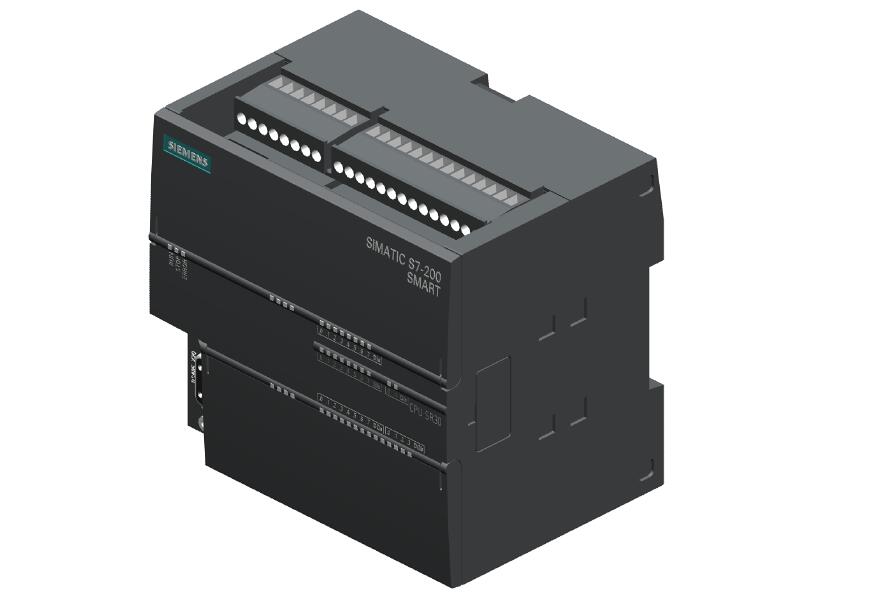

型号：CPU SR30 AC/DC/RLY

描述：S7-200 SMART，CPU SR30， 标准 CPU，AC/DC/继电器， 机载 I/O： 18 个 24V DC 数字输入；12 DO 继电器 2A； 电源：交流             47-           63Hz 时 85-264V AC， 程序存储器/数据存储器 30 KB

订货号： 6ES7288-1ST30-0AA0

型号：CPU ST30 DC/DC/DC

描述：SIMATIC S7-200 SMART，CPU ST30， 上，DC/DC/DC， 机载 I/O： 18个 24V DC 数字输入；12DO 24V DC；

          电源：直流 20.4-28.8V DC， 程序存储器/数据存储器 30 KB

型号	CPU SR30 AC/DC/RLY	CPU ST30 DC/DC/DC
订货号（MLFB）	6ES7288-1SR30-0AA0	6ES7288-1ST30-0AA0
常规
尺寸 W x H x D（mm）	110×100×81
重量	435 g	375 g
功耗	14 W	12 W
可用电流（24 V DC）	最大 300 mA（传感器电源）
数字输入电流消耗（24  V DC）	所用的每点输入 4 mA
CPU 特征
用户储存器	18 KB 程序存储器/12 KB 数据存储器/最大 10 KB 保持性存储器
板载数字 I/O	18 点输入/12 点输出
过程映像大小	256 位输入（I）/ 256 位输出（Q）
模拟映像	56个字的输入(AI)/56个字的输出(AQ)
位存储器（M）	256 位
临时（局部）存储	主程序中 64 字节，每个子程序和中断程序中 64 字节
I/O 模块扩展	6 个
信号板扩展	最多 1 个
高速计数器	共 4 个 单相：4 个 200 kHz 正交相位：2 个 100 kHz
脉冲输出	－	3 个 100 kHz
脉冲捕捉输入	12
循环中断	共 2 个，分辨率为 1 ms
沿中断	4 个上升沿和 4 个下降沿（使用可选信号板时，各 6 个）
存储卡	Micro SDHC 卡（可选）
实时时钟精度	＋/－120 秒/月
实时时钟保持时间	通常为 7 天，25℃ 时最少为 6 天（免维护超级电容）
性能
布尔运算	0.15μs/指令
移动字	1.2μs/指令
实数数学运算	3.6μs/指令
S7-200  SMART 支持的用户程序元素
POUs	类型/数量 • 主程序：1 个 • 子程序：128 个（0 到 127） • 中断程序：128 个（0 到 127） 嵌套深度 • 来自主程序：8 个子程序级别 • 来自中断程序：4 个子程序级别
累加器	4 个
定时器	类型/数量 •  非保持性（TON，TOF）：192 个 •  保持性（TONR）：64 个
计数器	256 个
通信
端口数	以太网：1 串行端口：1（RS485） 附加串行端口：1（带有可选RS232/485   信号板）
HMI 设备	以太网：8 个连接 串行端口：每个端口4个连接
编程设备（PG）	以太网：1 个连接
CPU（PUT/GET）	以太网：8 个客户端和 8 个服务器连接
开放式用户通信	以太网：8 个主动和 8 个被动连接
数据传输率	以太网：10/100 Mb/s RS485 系统协议：9600，19200 和 187500 b/s RS485 自由端口：1200 到 115200 b/s
隔离（外部信号与 PLC 逻辑侧）	以太网：变压隔离器，1500  V AC RS485：无
电缆类型	以太网：CAT5e 屏蔽电缆 RS485：PROFIBUS 网络电缆
电源
电压范围	85 ~ 264 V AC	20.4 ~ 28.8 V DC
电源频率	47 ~ 63 Hz	－

型号	CPU SR30 AC/DC/RLY	CPU ST30 DC/DC/DC
输入电流	最大负载时仅包括CPU	最大负载时仅包括 CPU
	120 V AC 时 92 mA（含电源传感器）	24 V DC 时 64 mA（无 300 mA 的传感器电源输出）
	120 V AC 时 40 mA（不含电源传感器）	24 V DC 时 365 mA（带 300 mA 的传感器电源输出）
	240 V AC 时 52 mA（含电源传感器）
	240 V AC 时 27 mA（不含电源传感器）
	最大负载时包括 CPU 和所有扩展附件	最大负载时包括CPU和所有扩展附件
	120 V AC 时 136 mA	24 V DC 时 624 mA
	240 V AC 时 72 mA
浪涌电流（最大）	264 V AC 时 8.9 A	28.8 V DC 时 6 A
隔离（输入电源与逻辑侧）	1500 VAC	－
漏地电流，AC 线路对功能地	最大 0.5 mA	－
保持时间（掉电）	120 V AC 时 30 ms 240 V AC 时 200 ms	24 V DC 时 20 ms
内部保险丝（用户不可更换）	3 A，250 V，慢速熔断
传感器电源
电压范围	20.4 ~ 28.8 V DC
额定输出电流（最大）	300 mA （短路保护）
最大波纹噪声（＜10  MHz）	＜1 V 峰峰值
隔离（CPU 逻辑侧与传感器电源）	未隔离
数字输入
输入点数	18
类型	漏型/源型（IEC 1 类漏型）	漏型/源型（IEC 1 类漏型，I0.0 到 I0.3 除外）
额定电压	4 mA 时 24 V DC，额定值
允许的连续电压	最大 30 V DC
浪涌电压	35 V DC，持续 0.5 s
逻辑1信号（最小）	2.5 mA 时 15 V DC	I0.0 ~ I0.3，I0.6 ~ I0.7：8 mA 时 4 V DC 其他输入：2.5 mA 时 15 V DC
逻辑 0 信号（最大）	1 mA 时 5 V DC	I0.0 ~ I0.3，I0.6 ~ I0.7：1 mA 时 1 V DC 其他输入：1 mA 时 5 V DC
隔离（现场侧与逻辑侧）	500 V AC，持续 1 min
隔离组	1
滤波时间	每个通道可单独选择（点 I0.0 到 I1.5）：
	0.2，0.4，0.8，1.6，3.2，6.4 和 12.8 μs
	0.2，0.4，0.8，1.6，3.2，6.4 和 12.8 ms
	每个通道可单独选择（I0.6 及更大的点）：
	0，6.4，12.8 ms
HSC 时钟输入频率（最大） （逻辑 1 电平 = 15 ~ 26 V DC）	单相：4 个 200 kHz 正交相位：2 个 100 kHz
同时接通的输入数	18
电缆长度（最大值），以米为单位	所有输入：	I0.0 到 I0.3，屏蔽（仅限此类）：500 m（正常输入），50 m
	屏蔽：500m（正常输入），50m（HSC输入）；非屏蔽：	（HSC 输入）
	300m（正常输入）	I0.6 到 I0.7，屏蔽（仅限此类）：500 m（正常输入）
		所有其它输入：屏蔽：500  m（正常输入）；非屏蔽：300  m
		（正常输入）
数字输出
输出点数	12
类型	继电器，干触点	固态－MOSFET（源型）
电压范围	5 ~ 30 V DC 或 5 ~ 250 V AC	20.4 ~ 28.8 V DC
最大电流时的逻辑1信号	－	最小 20 V DC
具有10kΩ负载时的逻辑0信号	－	最大 0.1 V DC
每点的额定电流（最大）	2.0 A	0.5 A
每个公共端的额定电流（最大）	10.0 A	6 A
灯负载	30 W DC/200 W AC	5 W
通态电阻	新设备最大为 0.2 Ω	最大 0.6 Ω
每点的漏电流	－	最大 10 μA
浪涌电流	触点闭合时为 7 A	8 A，最大持续 100 ms
过载保护	无
隔离（现场侧与逻辑侧）	1500 V AC，持续 1 min（线圈与触点） 无（线圈与逻辑侧）	500 V AC，持续 1 min
隔离电阻	新设备最小为 100 M Ω	－
断开触点间的绝缘	750 V AC，持续 1 min	－
隔离组	1
电感钳位电压	不推荐	L+ － 48 V DC，1 W 损耗
开关延迟（Qa.0-Qa.3）	最长 10 ms	断开到接通最长 1.0 μs 接通到断开最长 3.0 μs
开关延迟（Qa.4-Qb.7）	最长 10 ms	断开到接通最长 50 μs 接通到断开最长 200 μs
机械寿命（无负载）	10，000，000  个断开/闭合周期	－
额定负载下的触点寿命	100，000  个断开/闭合周期	－
STOP模式下的输出状态	上一个值或替换值（默认值为 0）
同时接通的输出数	12
电缆长度（最大值），以米为单位	屏蔽：500 m；非屏蔽：150 m
