6ES7288-1SR60-0AA0控制器

发布时间:2021/7/23 点击次数:612

订货号：6ES7288-1SR60-0AA0

型号：SMART SR60

描述：S7-200 SMART，CPU SR60，标准型 CPU 模块，继电器输出，220 V AC 供电，36 输入/24 输出

参数：SIMATIC S7-200 SMART，CPU SR60，上，AC/DC/继电器，机载 I/O： 36 个 24V DC 数字输入；24 个 2A 继电器数字输出；电源：交流 47- 63Hz 时 85-264V AC，程序存储器/数据存储器 50 KB

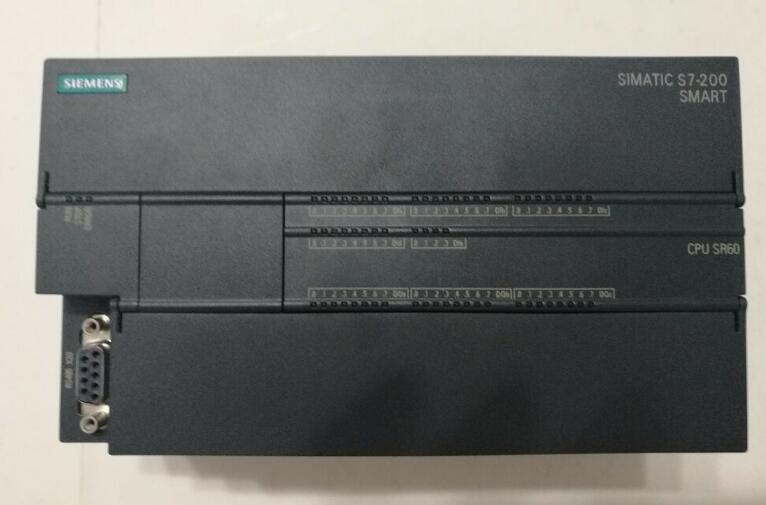

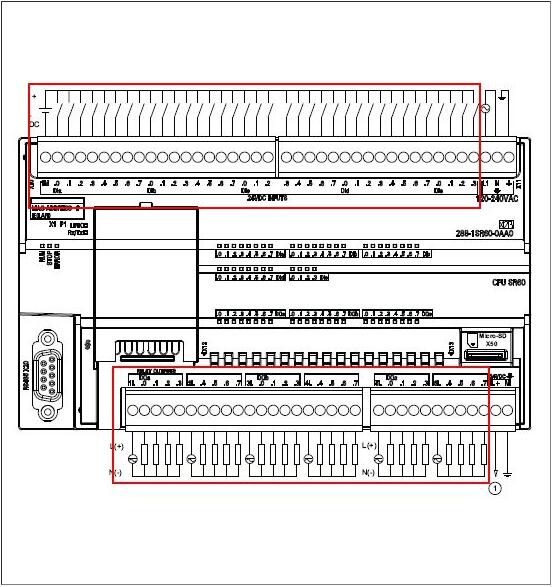

接线图：

一般信息
产品类型标志		CPU SR60 AC/DC/继电器
附带程序包的
● 工程系统		STEP 7 Micro/WIN SMART
安装方式/安装
导轨安装		是的; 标准导轨
电源电压
额定值 (AC)
● AC 120 V		是的
● AC 230 V		是的
允许范围，下限 (AC)		85 V
允许范围，上限 (AC)		264 V
电源频率
● 允许范围，下限		47 Hz
● 允许范围，上限		63 Hz
输入电流
耗用电流（额定值）		220 mA; AC 240 V 时
耗用电流，最大值		370 mA; AC 120 V 时
接通电流，最大值		16.3 A; 264 V 时
输出电流
电流输出，最大值		300 mA; 24 V DC 传感器电源
用于背板总线 (DC 5 V)，最大值		1.4 A; 最大 5 V DC，用于 EM 总线
功率损失
功率损失，最大值		25 W
存储器
存储器类型		DDR
闪存		是的
RAM		是的
用于用户数据的可用存储器		20 kbyte
存储器大小		30 kbyte; 程序存储器
微型存储卡		是的; microSDHC 卡（可选）
缓冲
● 存在		是的; 免维护，RTC 需要 7 天。
CPU-处理时间
对于位运算，典型值		150 ns; / 说明
对于字运算，典型值		1.2 µs; / 说明
对于浮点运算，典型值		3.6 µs; / 说明
地址范围
外设地址范围
● 输入端		144 byte; 256 位数字量输入和 56 字模拟量输入
● 输出端		144 byte; 256 位数字量输出和 56 字模拟量输出
时间
时钟
● 类型		硬件时钟，未缓冲
● 硬件时钟（实时时钟）		是的
● 缓冲持续时间		7 d
● 每日偏差，最大值		120 s; 25 °C 时在 120s/月范围内
数字输入
数字输入端数量		36; 集成
● 可用来实现技术功能的输入端		4; HSC（高速运算）
源型输入/漏性输入		是的
可同时控制的输入端数量
所有安装位置
— 最高可达 40 ℃，最大值		36
输入电压
● 输入电压类型		DC
● 额定值 (DC)		24 V
● 对于信号“0”		1 mA 时 DC 5 V
● 对于信号“1”		15 V DC，当为 2.5 mA 时
输入电流
● 对于信号“0”，最大值（允许的闭路电流）		1 mA
● 对于信号“1”，典型值		4 mA
输入延迟（输入电压为额定值时）
对于标准输入端
— 可参数化		是的; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 个组别中选择
— 从“0”到“1”时，最小值		0.2 ms
— 从“0”到“1”时，最大值		12.8 ms
用于技术功能
— 可参数化		是的; 6 个单相：4 个 HSC，200 kHz；2 个 HSC，30 kHz 4 A/B 相：2 个 HSC，100 kHz；2 个 HSC，20 kHz
导线长度
● 屏蔽，最大值		500 m; 50 m 屏蔽，HSC 输入端
● 未屏蔽，最大值		300 m; 用于技术功能：否
数字输出
数字输出端数量		24; 继电器
输出端的通断能力
● 电阻负载时的最大值		2 A
● 照明负载时的最大值		30 W; DC 时 30 W，AC 时 200 W
电阻负载时的输出延迟
● 从 “0” 到“1”，最大值		10 ms; 最大值
● 从 ”1” 到“0”，最大值		10 ms; 最大值
开关频率
● 电阻负载的脉冲输出端，最大值		1 Hz
继电器输出端
● 继电器输出端数量		24
导线长度
● 屏蔽，最大值		500 m
● 未屏蔽，最大值		150 m
接口
工业以太网接口数量		1
RS 485 接口数量		1
1. 接口
接口类型		PROFINET
电位隔离		是的; 隔离的变压器，1500V AC
传输速率的自动计算		是的; 10/100 Mbit/s
自动协商		是的
自动交叉		是的
物理接口
● RJ 45（以太网）		是的
协议
● PROFINET IO 控制器		是的; 自 V2.4
● PROFINET IO 设备		是的; 智能设备（V2.5 及以上）
PROFINET IO 控制器
● 传输速率，最大值		100 Mbit/s
服务
— 可连接的 IO 设备数量，最大值		8
— 更新时间		4 ms; 更新时间最小值还取决于为 PROFINET IO 设置的通信组件、IO 设备数目以及所组态的用户数据量。
地址范围
— 输入端，最大值		128 byte; 每个设备
— 输出端，最大值		128 byte; 每个设备
2. 接口
接口类型		RS 485（最大 187.5 Mbps）
物理接口
● RS 485		是的
PROFIBUS DP 主站
服务
— S7 通讯		是的
协议
PROFINET IO 支持的协议		是的; RT 控制器（FW V2.4 及以上）智能设备（FW2.5 及以上）
PROFIBUS		是的; 通过 CM DP 模块
协议（以太网）
● TCP/IP		是的
通讯功能
S7 通讯
● 提供支持		是的
● 作为服务器		是的
● 作为客户端		是的
调试功能测试
强制
● 强制		是的
集成功能
PID 调节器		是的; PID 闭环控制功能：连续控制器输出，二进制控制器输出，自动/手动模式，最多 8 个回路
脉冲输出端的数量		3
EMV
抗静态放电干扰的能力
● 抗静态放电干扰的能力符合 IEC 61000-4-2		是的
— 空气放电时的试验电压		8 kV
— 接触放电时的试验电压		4 kV
针对高频电磁场的抗干扰能力
● 针对高频射线的抗干扰性，符合 IEC 61000-4-3		是的; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3）
与导线相关的抗干扰能力
● 电源导线的抗干扰能力符合 IEC 61000-4-4		是的; 2 kV 符合 IEC 61000-4-4，脉冲
● 信号导线的抗干扰能力，符合 IEC 61000-4-4		是的; ±2 kV 符合 IEC 61000-4-4，脉冲
针对通过高频场引起的导线干扰量的抗干扰能力
● 针对高频馈电的抗干扰性，符合 IEC 61000-4-6		是的; 10 V，150 kHz 到 80 MHz（根据 IEC 61000-4-6）
依据 EN 55 011 标准抑制无线电干扰辐射
● 极限值等级 A 适用于工业领域中的应用		是的; EN 61000-6-4，发射干扰：在工业领域中使用。
电缆传导的干扰辐射和电缆传导的干扰
● 通过电源电缆/交流电电缆的干扰发射		EN 61000-6-4，发射干扰：在工业领域中使用。
防护等级和防护类别
防护等级 IP		IP20
标准、许可、证书
CE 标记		是的
环境要求
露天情况下
● 最大落差		0.3 m; 五个，在发货包装内
运行中的环境温度
● 最小值		0 °C
● 最大值		55 °C
● 水平安装，最小值		0 °C
● 水平安装，最大值		55 °C
● 垂直安装，最小值		0 °C
● 垂直安装，最大值		45 °C
运输/储存时的环境温度
● 最小值		-40 °C
● 最大值		70 °C
气压符合 IEC 60068-2-13 标准要求
● 存放/运输，最小值		660 hPa
● 存放/运输，最大值		1 080 hPa
参考海平面的运行高度
● 安装高度，最小值		-1 000 m
● 安装高度，最大值		2 000 m
相对空气湿度
● 25 °C 时无冷凝运行，最大值		95 %
组态
编程
编程语言
— KOP		是的
— FUP		是的
— AWL		是的
尺寸
宽度		175 mm
高度		100 mm
深度		81 mm
重量
重量，约		611.5 g
