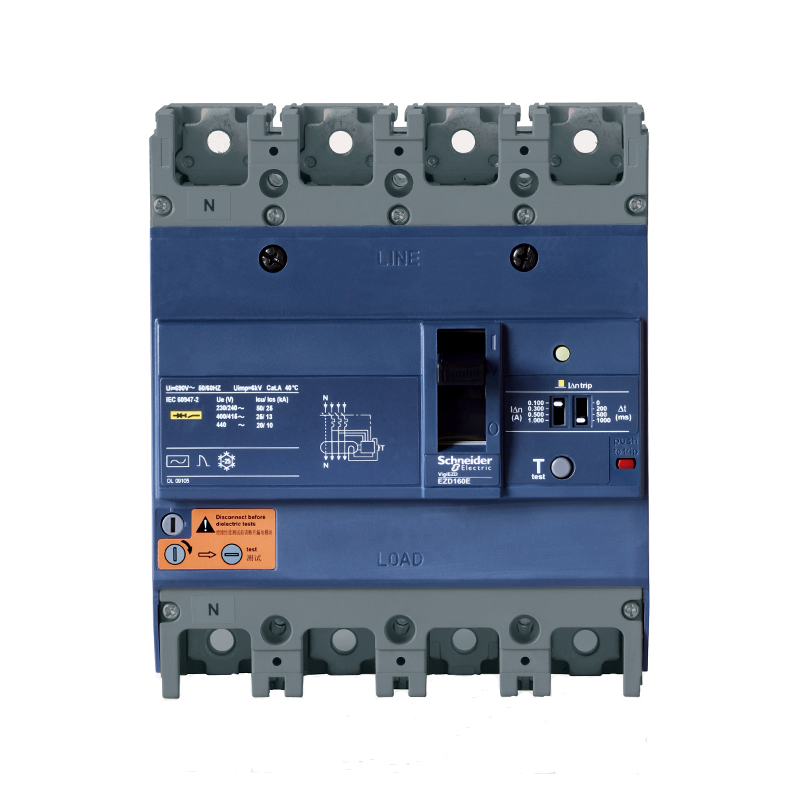

VIGI EZD160E-100A 4P
发布时间:2021/7/3   点击次数:581
型号:VIGI EZD160E-100A 4P

订货号:EZD160E4100ELN

描述:施耐德- 4P/3d 100A- 漏电保护塑壳断路器

  • 产品系列
    EZD

    产品类型
    断路器

    产品短名
    Vigi EZD160E

    断路器应用
    配电保护

    极数
    4P

    保护极说明
    3d

    补充信息
    漏电流保护
    漏电保护

    额定电流 [In]
    100 A 在…上 40 °C

    断路器型号
    E

    网络类型
    AC

    网络频率
    50/60 Hz

    控制类型
    手柄

    安装类型
    固定式

    安装方式
    底板安装

    连接方式-上端
    前连接

    连接方式-下端
    前连接

    额定绝缘电压 [Ui]
    440 V 符合 EN/IEC 60947-2

    额定冲击耐受电压 [Uimp]
    6 kV 符合 EN/IEC 60947-2

    额定工作电压 [Ue]
    440 V AC 50/60 Hz 符合 EN/IEC 60947-2

    分断能力
    50 kA Icu 在…上 220/230 V AC 50/60 Hz 符合 EN/IEC 60947-2
    20 kA Icu at 440 V AC 50/60 Hz conforming to EN/IEC 60947-2
    25 kA Icu 在…上 380/415 V AC 50/60 Hz 符合 EN/IEC 60947-2

    使用分断能力 [Ics]
    25 kA 在…上 220/230 V AC 50/60 Hz 符合 EN/IEC 60947-2
    10 kA 在…上 440 V AC 50/60 Hz 符合 EN/IEC 60947-2
    13 kA 在…上 380/415 V AC 50/60 Hz 符合 EN/IEC 60947-2

    机械寿命
    10000 次

    电气寿命
    5000 次 440 V In 符合 EN/IEC 60947-2

    相间距
    35 mm

    脱扣器名称
    TM-D

    脱扣器类型
    热磁式

    脱扣器额定值
    100 A 在…上 40 °C

    保护类型
    短路保护 (磁保护)
    过载保护 (热保护)
    接地—漏电保护

    长延时电流整定类型
    固定式

    长延时电流整定值 [Ir]
    1 In

    瞬时保护电流整定类型
    固定式

    短路瞬时保护
    1000 kA

    剩余电流整定类型
    4点可调

    剩余电流延时整定值 [Δt]
    0.5 A
    1 A
    0.1 A
    0.3 A

    剩余电流延时整定类型
    4 档可调

    剩余电流延时时间整定值 [Δt]
    1000 ms 2000 ms
    500 ms 1000 ms
    200 ms 400 ms
    0 ms 150 ms

    高度
    165 mm

    宽度
    140 mm

    深度
    68 mm

    产品净重
    2.1 kg

    型号
    EZD160

    环境
    符合标准
    IEC 60947-2
    EN 60947-2

    污染等级
    3 符合 IEC 60947-1

    运行温度
    -25…70 °C

    贮存环境温度
    -50…85 °C

    Packing Units
    包装重量
    2000.000 g

    包装1高度
    12.000 cm

    包装1宽度
    15.000 cm

    包装1长度
    18.000 cm

    Offer Sustainability
    产品类型
    Green Premium 产品

    REACh(不含 SVHC)

    欧盟ROHS指令
    无有毒重金属

    无汞

    RoHS 豁免信息
    中国 ROHS 管理办法
    环境披露
    流通资料
    合同保修
    保修单
    18 个月

  • 文档

    语言
    • 中文2
    中国 ROHS 声明
    格式
    大小
    日期


    添加至我的文档
  • 技术常见问题解答

    • [Q&A] EZD160E 100A 4P 固定式漏电跳闸的订货号是多少?

      EZD160E4100ELN

    • [Q&A] EZD160E 80A 4P 固定式漏电跳闸的订货号是多少?

      EZD 160 E 4080 ELN

    • [Q&A] EZD160E 160A 4P 固定式漏电跳闸的订货号是多少?

      EZD 160 E 4160 ELN

    • [Q&A] EZD160E 125A 4P 固定式漏电跳闸的订货号是多少?

      EZD 160 E 4125 ELN

    • [Q&A] EZD160E 63A 4P 固定式漏电跳闸的订货号是多少?

      EZD 160 E 4063 ELN

  • 尺寸图



  • 安装图
