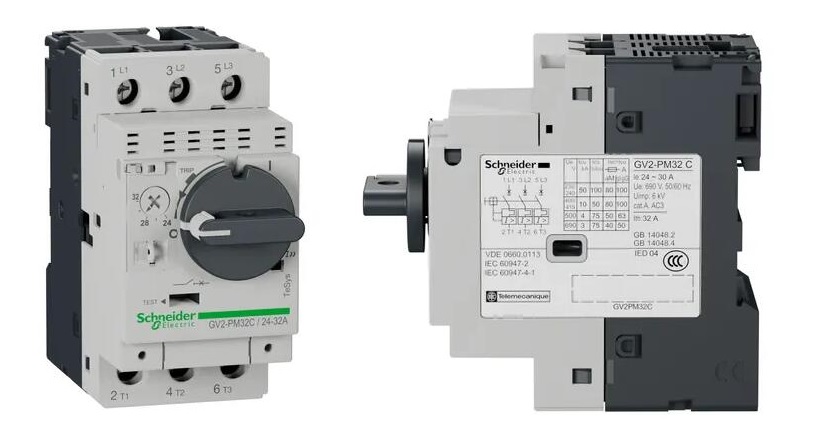

GV2PM32C保护器
发布时间:2021/7/2   点击次数:662

 国产 GV2 PM 电动机热磁断路器, 旋钮(控制), 热脱扣范围: 24-32 A, 螺钉夹紧端子

产品系列
TeSys

产品名称
GV2

产品短名
GV2PM

产品类型
断路器

产品应用
电动机保护

极数
3P

补充信息
网络类型
AC

网络频率
50/60 Hz conforming to IEC 60947-2

控制类型
旋钮

安装类型
固定式

安装方式
导轨安装

安装位置
垂直
水平方向

电动机功率 (kW)
15 kW at 440 V AC 50/60 Hz
15 kW 在…上 415 V
15 kW 在…上 400 V
7.5 kW 在…上 230 V

额定电流 [In]
32 A

脱扣器类型
热磁式

电磁脱扣电流
416 A

热过载保护整定范围
24…32 A

隔离功能
Yes conforming to IEC 60947-1 § 7-1-6

机械冲击电阻
0.5 J IK04

缺相敏感性
Yes conforming to IEC 60947-4-1 § 7-2-1-5-2

使用类别
AC-3 conforming to IEC 60947-4-1
Category A conforming to IEC 60947-2

额定工作电压 [Ue]
690 V AC 50/60 Hz conforming to IEC 60947-2

额定绝缘电压 [Ui]
600 V AC 50/60 Hz conforming to UL 508
690 V AC 50/60 Hz conforming to IEC 60947-2
600 V AC 50/60 Hz conforming to CSA C22.2 No 14

约定发热电流 [Ith]
24 A 符合 IEC 60947-4-1

额定冲击耐受电压 [Uimp]
6 kV 符合 IEC 947-2

每极功耗
2.5 W

机械寿命
100000 次

电气寿命
100000 cycles for AC-3 at 440 V In
100000 cycles for AC-3 at 440 V In/2

最大转换次数
25 cyc/h

额定负载
Continuous conforming to IEC 60947-4-1

接线能力
电源回路: 螺旋压入式端子 2 1…6 mm² 电缆选型: 单股硬线 不带篐线端子
电源回路: 螺旋压入式端子 2 1.5…6 mm² 电缆选型: 软线 不带篐线端子
电源回路: 螺旋压入式端子 2 1…4 mm² 电缆选型: 软线 带篐线端子

紧固扭矩
1.7 N.m - on screw clamp terminal - cable 1…4 mm²
1.7 N.m - on screw clamp terminal - cable 1…6 mm²
1.7 N.m - on screw clamp terminal - cable 1.5…6 mm²

分断能力
Icu: 3 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2
Icu: 50 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2
Icu: 6 kA at 440 V AC 50/60 Hz conforming to IEC 60947-2
Icu: 4 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2
Icu: 10 kA at 400/415 V AC 50/60 Hz conforming to IEC 60947-2

额定使用短路分断能力[Ics]
75 % at 690 V AC 50/60 Hz conforming to IEC 60947-2
50 % at 400/415 V AC 50/60 Hz conforming to IEC 60947-2
50 % at 440 V AC 50/60 Hz conforming to IEC 60947-2
75 % at 500 V AC 50/60 Hz conforming to IEC 60947-2
100 % at 230/240 V AC 50/60 Hz conforming to IEC 60947-2

高度
89 mm

宽度
44.5 mm

深度
91 mm

产品净重
0.26 kg

环境
符合标准
GB 14048.4
IEC 60947-1
IEC 60947-4-1
IEC 60947-2

产品认证
CCC
CE

防护措施
TH

IP 保护等级
IP20 conforming to IEC 60529 (open mounted)

抗冲击、震动性能
抗冲击性能 11 ms (30 gn) 符合 IEC 60068-2-27
抗震性能 (5 gn (5...150 Hz)) 符合 IEC 60068-2-6

环境温度
-20…40 °C in enclosure
-20…60 °C open mounted

贮存环境温度
-40…80 °C

耐火及耐异常高温能力
960 °C 符合 IEC 60695-2-1

工作海拔
<= 2000 m

Packing Units
包装重量
350.000 g

包装1高度
9.500 cm

包装1宽度
5.100 cm

包装1长度
9.200 cm

Offer Sustainability
产品类型
Green Premium 产品

欧盟ROHS指令
无汞

RoHS 豁免信息
中国 ROHS 管理办法
中国 ROHS 声明
中国 ROHS 管控范畴之外的产品。物质声明报告

环境披露
WEEE
该产品必须经特定废物回收处理后弃置于欧盟市场,绝不可丢弃于垃圾桶中。
