一般信息

产品类型标志

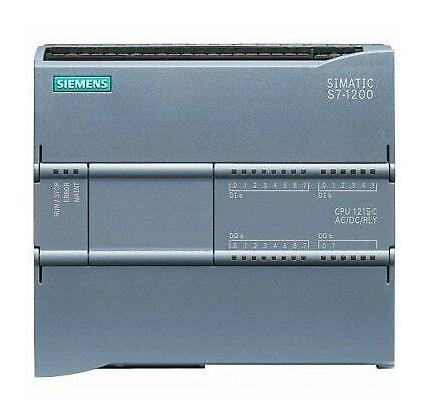

CPU 1215C AC/DC / 继电器

固件版本

V4.2

附带程序包的

● 工程系统

STEP 7 V14 以上

电源电压

额定值 (AC)

● AC 120 V

是

● AC 230 V

是

允许范围，下限 (AC)

85 V

允许范围，上限 (AC)

265 V

电源频率

● 允许范围，下限

47 Hz

● 允许范围，上限

63 Hz

输入电流

耗用电流（额定值）

在 AC 120 V 时 100 mA；在 AC 240 V 时 50 mA

耗用电流，最大值

在 AC 120 V 时 300 mA；在 AC 240 V 时 150 mA

接通电流，最大值

20 A; 264 V 时

I²t

0.8 A²·s

输出电流

用于背板总线 (DC 5 V)，最大值

1 600 mA; 最大 5 V DC，用于 SM 和 CM

传感器供电

24 V 传感器供电

● 24 V

20.4 至 28.8V

功率损失

功率损失，典型值

14 W

存储器

工作存储器

● 集成

125 kbyte

● 可扩展

否

装载存储器

● 集成

4 Mbyte

● 插拔式（SIMATIC 存储卡），最大值

带有 SIMATIC 存储卡

缓冲

● 存在

是

● 免维护

是

● 不带电池

是

CPU-处理时间

对于位运算，典型值

0.08 µs; / 说明

对于字运算，典型值

1.7 µs; / 说明

对于浮点运算，典型值

2.3 µs; / 说明

CPU-组件

组件数量（总计）

DBs、FCs、FBs、计数器和定时器。可设定地址的模块数量可从1到65535。可不受限制用于整个工作存储器

OB

● 数量，最大值

只通过代码工作存储器进行限制

数据范围及其剩磁

保留的数据范围（包括时间、计数器、标记），最大值

10 kbyte

标记

● 数量，最大值

8 kbyte; 标记范围的大小

本地数据

● 每个优先等级，最大值

16 kbyte; 优先级等级 1（程序周期）：16 KB，优先级等级 2 至 26：6 KB

地址范围

过程映像

● 输入端，可调整

1 kbyte

● 输出端，可调整

1 kbyte

硬件扩展

每个系统的组件数量，最大值

3 个通讯模块、1 个信号板、8 个信号模块

时间

时钟

● 硬件时钟（实时时钟）

是

● 缓冲持续时间

480 h; 典型值

● 每日偏差，最大值

25 °C 时 ±60 秒/月

数字输入

数字输入端数量

14; 集成

● 可用来实现技术功能的输入端

6; HSC（高速运算）

源型输入/漏性输入

是

可同时控制的输入端数量

所有安装位置

— 最高可达 40 ℃，最大值

14

输入电压

● 额定值 (DC)

24 V

● 对于信号“0”

1 mA 时 DC 5 V

● 对于信号“1”

15 V DC，当为 2.5 mA 时

输入延迟（输入电压为额定值时）

对于标准输入端

— 可参数化

是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 个组别中选择

— 从“0”到“1”时，最小值

0.2 ms

— 从“0”到“1”时，最大值

12.8 ms

对于报警输入端

— 可参数化

是

用于技术功能

— 可参数化

单个相位： 3 @ 100 KHz & 3 @ 30 kHz，差分： 3 @ 80 kHz & 3 @ 30 kHz

导线长度

● 屏蔽，最大值

500 m; 50 m 用于技术功能

● 未屏蔽，最大值

300 m; 用于技术功能：否

数字输出

数字输出端数量

10; 继电器

输出端的通断能力

● 电阻负载时的最大值

2 A

● 照明负载时的最大值

DC 时 30 W，AC 时 200 W

电阻负载时的输出延迟

● 从 “0” 到“1”，最大值

10 ms; 最大值

● 从 ”1” 到“0”，最大值

10 ms; 最大值

继电器输出端

● 继电器输出端数量

10

● 最大操作循环数

在负载额定电压为 100000 时，机械电流为 1 千万

导线长度

● 屏蔽，最大值

500 m

● 未屏蔽，最大值

150 m

模拟输入

模拟输入端数量

2

输入范围

● 电压

是

输入范围（额定值），电压

● 0 至 +10 V

是

● 输入电阻（0 至 10 V）

≥100 千欧姆

导线长度

● 屏蔽，最大值

100 m; 扭线和屏蔽

模拟输出

模拟输出端数量

2

输出范围，电流

● 0 至 20 mA

是

输入端的模拟值构成

集成和转换时间/每通道分辨率

● 带有过调制的分辨率（包括符号在内的位数），最大值

10 bit

● 可参数化的集成时间

是

● 转换时间（每个通道）

625 µs

传感器

可连接传感器

● 双线传感器

是

1. 接口

接口类型

PROFINET

物理组成

以太网

电位隔离

是

传输速率的自动计算

是

自动协商

是

自动交叉

是

物理接口

● 端口数量

2

● 集成开关

是

协议

● PROFINET IO 控制器

是

● PROFINET IO 设备

是

● SIMATIC 通讯

是

● 开放式 IE 通讯

是

● 网络服务器

是

● 气液冗余

是; 作为 MRP 客户端

PROFINET IO 控制器

● 传输速率，最大值

100 Mbit/s

服务

— PG/OP 通讯

是

— S7 路由

是

— 等时模式

否

— 开放式 IE 通讯

是

— IRT

否

— MRP

是; 作为 MRP 客户端

— MRPD

否

— PROFIenergy

否

— 按优先级启动

是

— 带优先启动权限的 IO 设备数量，最大值

16

— 可连接的 IO 设备数量，最大值

16

— 用于 RT 的可连接 IO 设备数量，最大值

16

— 线路上的，最大值

16

— 激活/取消 IO 设备

是

— 可同时激活/取消的 IO 设备数量，最大值

8

— 更新时间

更新时间最小值还取决于为 PROFINET IO 设置的通信组件、IO 设备数目以及所组态的用户数据量。

PROFINET IO 设备

服务

— PG/OP 通讯

是

— S7 路由

是

— 等时模式

否

— 开放式 IE 通讯

是

— IRT

否

— MRP

是; 作为 MRP 客户端

— MRPD

否

— PROFIenergy

是

— 共享设备

是

— 共享设备中的 IO 控制器的最大数量

2

协议

PROFINET IO 支持的协议

是

PROFIBUS

是; 需要 CM 1243-5

AS 接口

是; 需要 CM 1243-2

协议（以太网）

● TCP/IP

是

● DHCP

否

● SNMP

是

● DCP

是

● LLDP

是

开放式 IE 通讯

● TCP/IP

是

— 数据长度，最大值

8 kbyte

● ISO-on-TCP (RFC1006)

是

— 数据长度，最大值

8 kbyte

● UDP

是

— 数据长度，最大值

1 472 byte

网络服务器

● 提供支持

是

● 用户定义的网页

是

其他协议

● MODBUS

是

通讯功能

S7 通讯

● 提供支持

是

● 作为服务器

是

● 作为客户端

是

● 每个任务的有效数据，最大值

参见在线帮助（S7 通讯，用户数据大小）

连接数量

● 全部

16; 动态

调试功能测试

状态/控制

● 变量状态/控制

是

● 变量

输入/输出端、标记、DB、外围设备输入/输出端、计时器、计数器

强制

● 强制

是

诊断缓冲器

● 存在

是

Trace

● 可组态 Trace 的数量

2

● 每个 Trace 的最大存储容量

512 kbyte

报警/诊断/状态信息

诊断显示 LED

● RUN/STOP LED

是

● ERROR LED

是

● MAINT LED

是

集成功能

计数器数量

6

计数频率（计数器），最大值

100 kHz

频率测量

是

控制定位

是

用于调节位置的定位轴数量，最大值

8

通过正向接口的定位轴数量

使用 SB 1222 时最多同时 4 个

PID 调节器

是

报警输入端的数量

4

电位隔离

数字输入电位隔离

● 数字输入电位隔离

500V AC 持续 1 分钟

● 在通道之间，分组点数

1

数字输出电位隔离

● 数字输出电位隔离

继电器

● 在通道之间

否

● 在通道之间，分组点数

2

EMV

抗静态放电干扰的能力

● 抗静态放电干扰的能力符合 IEC 61000-4-2

是

— 空气放电时的试验电压

8 kV

— 接触放电时的试验电压

6 kV

与导线相关的抗干扰能力

● 电源导线的抗干扰能力符合 IEC 61000-4-4

是

● 信号导线的抗干扰能力，符合 IEC 61000-4-4

是

针对冲击电压的抗干扰能力（浪涌）

● 电源导线符合 IEC 61000-4-5

是

针对通过高频场引起的导线干扰量的抗干扰能力

● 针对高频射线的抗干扰性，符合 IEC 61000-4-6

是

依据 EN 55 011 标准抑制无线电干扰辐射

● 极限值等级 A 适用于工业领域中的应用

是; 组 1

● 极限值等级 B 适用于居民区中的应用

是; 通过恰当的措施确保遵守 EN 55011 规定的 B 级极限值

防护等级和防护类别

防护等级符合 EN 60529

● IP20

是

标准、许可、证书

CE 标记

是

UL 许可

是

cULus

是

FM 许可

是

RCM（C-TICK 格式）

是

KC 许可

是

船舶建造许可

是

环境要求

露天情况下

● 最大落差

0.3 m; 五个，在发货包装内

运行中的环境温度

● 最小值

-20 °C

● 最大值

60 °C; 同时接通的输入端或输出端数量：7 或 5 个（无相邻接头），60 °C 水平或 50 °C 垂直，14 或 10 个，55 °C 水平或 45 °C 垂直

● 水平安装，最小值

-20 °C

● 水平安装，最大值

60 °C

● 垂直安装，最小值

-20 °C

● 垂直安装，最大值

50 °C

运输/储存时的环境温度

● 最小值

-40 °C

● 最大值

70 °C

气压符合 IEC 60068-2-13 标准要求

● 操作，最小值

795 hPa

● 操作，最大值

1 080 hPa

● 存放/运输，最小值

660 hPa

● 存放/运输，最大值

1 080 hPa

参考海平面的运行高度

● 安装高度，最小值

-1 000 m

● 安装高度，最大值

2 000 m

相对空气湿度

● 操作，最大值

95 %; 无凝结

振动

● 运行疲劳极限符合 IEC 60068-2-6

2 g (m/s²) 面板安装，1 g (m/s²) DIN 凹槽导轨

● 操作，测试符合 IEC 60068-2-6

是

冲击测试

● 测试符合 IEC 60068-2-27

是; IEC 68，2-27 部分；半波正弦：冲击强度 15 g（峰值），持续时间 11 ms

有害物质浓度

● RH < 60% 时的 SO2，无冷凝

二氧化硫： < 0.5 ppm；硫化氢： < 0.1 ppm；RH < 60% 无冷凝液

组态

编程

编程语言

— KOP

是

— FUP

是

— SCL

是

技术保护

● 用户程序保护/密码保护

是

● 复制保护

是

● 模块保护

是

访问保护

● 防护级别：写保护

是

● 防护级别：读写保护

是

● 防护级别：全部保护

是

循环时间监测

● 可调整

是

尺寸

宽度

130 mm

高度

100 mm

深度

75 mm

重量

重量，约

550 g
