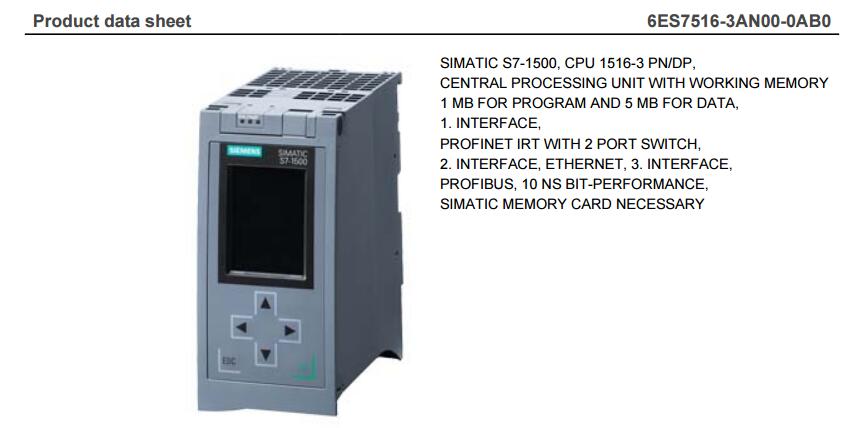

型号：6ES7516-3AN00-0AB0

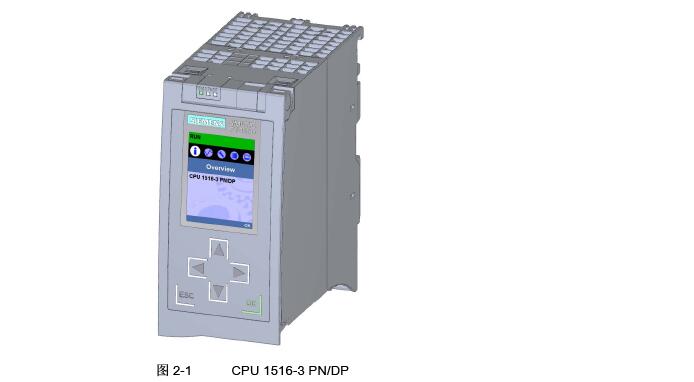

简称：CPU 1516-3 PN/DP

描述：CPU 1516-3 PN/DP，1 MB 程序，5 MB 数据；10 ns ；集成 X1: 2x PN接口 ,X2: 1x PN接口，X3:1x DP 接口

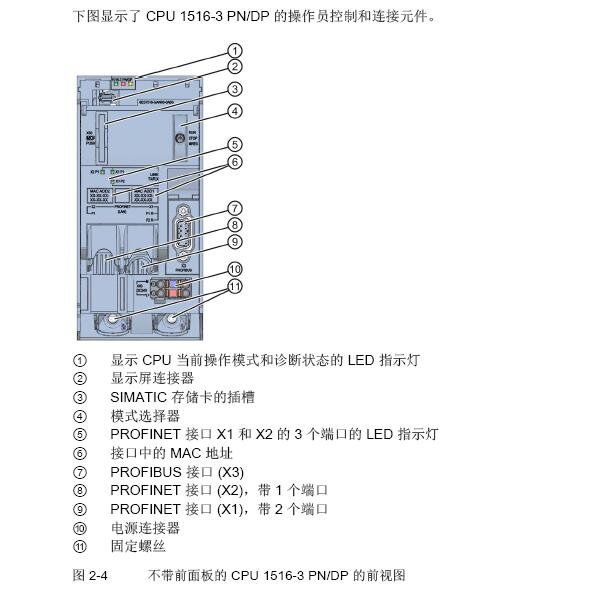

CPU 1516-3 PN/DP 具有以下技术属性： ● 通信： – 接口 CPU 1516-3 PN/DP 有三个接口。 两个接口用于 PROFINET，一个用于 PROFIBUS。 第一个 PROFINET 接口 (X1) 有两个端口（P1R 和 P2R）。 除 PROFINET 基本功 能外，PROFINET 接口还支持 PROFINET IO RT（实时）和 IRT（等时同步实 时）。 只能在该接口上组态 PROFINET IO 通信或实时设置。 端口 1 和 2 还可用 作以太网上冗余环网结构（介质冗余）组态的环网端口。 第二个 PROFINET 接口 (X2) 具有端口 (P1) 并支持 PROFINET 基本功能，即没有 IO 控制器/IO 设备角色。 PROFINET 基本功能支持 HMI 通信，还可与组态系统、 高级别网络（Backbone 网络、路由器、Internet）或其它机器/自动化单元进行通 信。 说明 IP 子网 两个接口的 IP 子网必须不同。 这意味着两个接口 IP 地址中的子网部分必须不同。 第三个接口 (X3) 用于连接到 PROFIBUS 网络。 在此接口用作 PROFIBUS DP 接 口时，CPU 在此情况下充当 DP 主站。 但不能用作 DP 从站。
