SIMATIC S7-1500R/H冗余控制器进一步扩展了S7-1500家族产品线，S7-1500冗余控制系统可以有效避免控制器故障引起的停机和数据丢失的风险，确保设备的高可用性，进而提高工厂效率。新的冗余控制器基于ProfiNet系统冗余，与在标准系统中一样，S7-1500R/H可以使用所有的TIA Portal STEP 7编程语言进行编程，可以很容易把程序从标准系统迁移到冗余系统中。

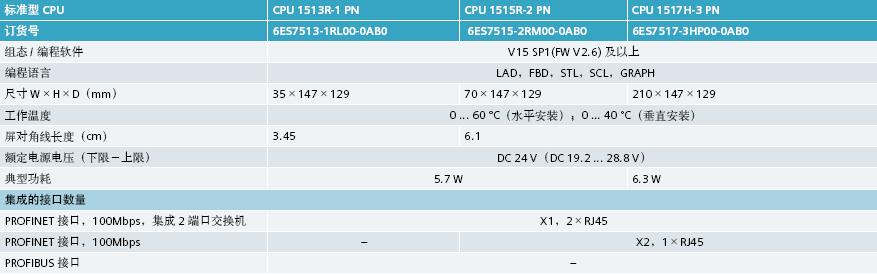

CPU 1513R和CPU 1515R概述：

CPU 1517H概述：

冗余控制器的硬件概述：

同步模块及光纤信息：

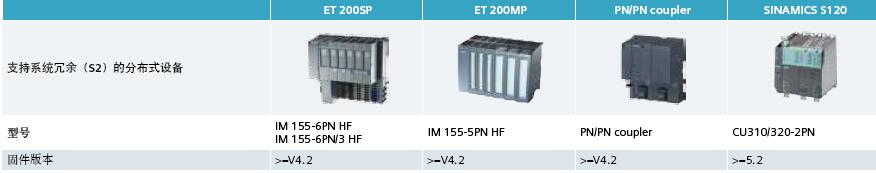

分布式外围设备概述：

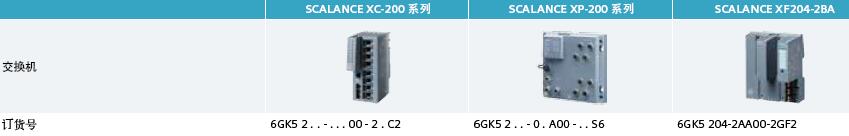

交换机设备概述：

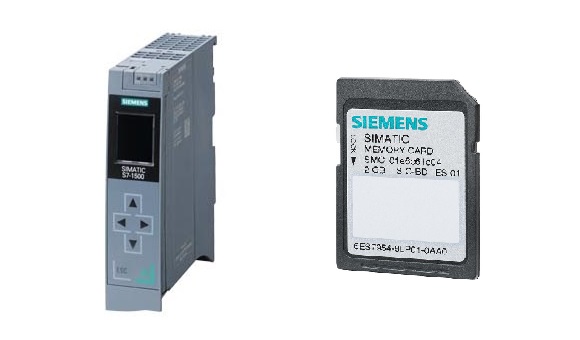

6ES7513-1RL00-0AB0西门子冗余型CPU 1513R-1PN

概述
该 CPU 适用于在程序范围和处理速度上具有中等要求以及具有较高可用性要求的应用。具有较高处理速度，适用于二进制和浮点运算
用作含有分布式 I/O 的生产线中的中央控制器PROFINET IO RT 接口，带 2 端口交换机PROFINET I/O 控制器，用于在 PROFINET 上运行分布式 I/O
注：
CPU 运行所需的 SIMATIC 存储卡
应用
CPU 1513R-1 PN 是具有中等/较高程序和数据存储器容量的 CPU，适用于与标准 CPU 相比具有更高可用性要求的应用。它可用走 PROFINET IO 控制器。集成的 PROFINET IO RT 接口组态为 2 端口交换机，可在系统中构建 SIMATIC S7-1500R 所需的环形拓扑。

The CPU 1513R-1 PN 的特点：
CPU 处理每条二进制指令的时间小于 80 ns。大容量工作存储器：300 KB 用于程序，1.5 MB 用于数据
SIMATIC 存储卡作为装载存储器
显示器的功能为：显示概览信息，如站名称、上层名称、地址名称等。
诊断信息显示,模块信息显示,显示设置,设置 IP 地址,日期和时间设置
显示操作模式（冗余或非冗余）,显示状态（停机、主服务器或备份服务器）
复位 CPU 至出厂设置,禁用/启用显示,启用保护级别
PROFINET IO RT 接口用于通过 PROFINET 进行分布式 I/O 连接

SIMATIC S7-1500R， CPU 1513R-1PN， 中央处理器，带 内存 300KB 用于 程序及 1.5MB 用于数据， 第 1 个接口：PROFINET RT 带双端口交换机， 需要 SIMATIC 存储卡

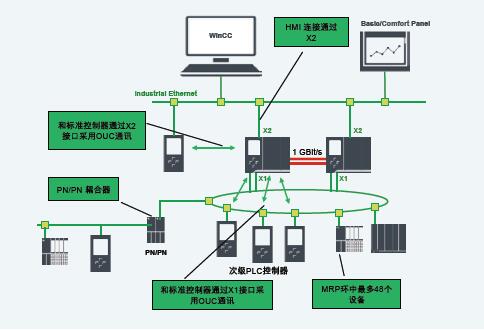

CPU 1513R-1 PN典型网络架构：



CPU 1515R-2 PN典型网络架构：

CPU 1517H-3典型网络架构：
