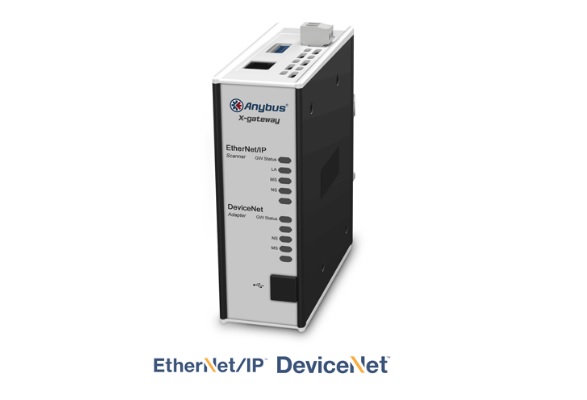

AB7672网关可以让您在EtherNet/IP和DeviceNet网络之间无缝内部连接PLC控制系统及所连接的设备。
特点和优势
- 在两个网络之间快速复制循环I/O数据(10-15 ms)
- 经过所有PLC制造商验证和测试
- 强大的扫描器接口，免除了EtherNet/IP网络上PLC控制器的需求
- 每个方向支持最大512字节的输入和输出数据
- 通过使用来自其他所连设备的数据，能够建立web页面，显示和控制工厂层过程
- 通过包含的Anybus OPC服务器，可以快速、动态地传输现场总线数据，到基于微软Windows的SCADA/HMI/企业级系统
- 可选控制和状态信息添加到I/O数据用于诊断目的
- 坚固的独立外壳，可用于严苛工业环境
- 全球免费技术支持和咨询
EtherNet/IP扫描器/主站接口
当没有现存的EtherNet/IP控制PLC时，可以使用集成了EtherNet/IP扫描器接口的Anybus X-gateway。 X-gateway将行使EtherNet/IP扫描器功能。
- 经过ODVA的EtherNet/IP一致性测试™
- 连接最多64个EtherNet/IP适配器/从站
- 10/100Mbit运行全双工或半双工
- 最大509字节输入数据和505字节输出数据
- 可选的在线设备列表有所连适配器的活跃状态
- 集成FTP服务器通过使用标准的FTP客户端实现简单的文件管理
- Web服务器具有动态数据能力以及服务器端包含(SSI)能力
- Email客户端具有动态数据能力，并可通过事件触发email处理
- 支持CIP对象
- DNS能力
- 通过板上DIP交换机，DHCP/ARP/Anybus IPconfig (HICP)进行TCP/IP设置
- 通过内置web界面或RSLogix/Studio5000软件进行EtherNet/IP扫描器/适配器网络配置
- 1x RJ-45以太网端口
DeviceNet适配器特点
DeviceNet适配器设置可通过板上交换机实现，也可通过导入提供的.EDS文件到控制PLC的工程工具来实现。
- 经过ODVA的DeviceNet一致性测试™
- DeviceNetNet规范版本：通讯适配器行规12
- 最大512字节输入数据和512字节输出数据
- DeviceNet波特率125，250，500kbit/s
- 支持I/O从站消息：位选通，轮询，循环，COS和显式报文
- 通过DIP开关进行MacID节点地址设置
- 通过.EDS文件进行DeviceNet网络配置
- 1x 5针，5.08菲尼克斯插头连接件
技术规格说明
| 尺寸(长•宽•高) |
114 x 44 x 127mm或4,49 x 1,73 x 5,00" |
| 重量 |
400g或0,880 lbs |
| 工作温度 |
-25至+65 °C或-13至+149 °F |
| 储藏温度 |
-40至+85 °C或-40至+185 °F |
| 电源 |
24 VDC +/- 20%通过2孔5.08 mm菲尼克斯可插入式旋转连接件 |
| 电流消耗 |
最大400mA (标准200mA) |
| 外壳材料 |
铝合金和塑料 |
| 安装方式和位置 |
垂直/水平* |
| 电气隔离 |
是，总线/以太网侧都支持 |
| 机械等级 |
IP20，NEMA rating 1 |
| 安装 |
DIN导轨安装 (EN 50022标准) |
| I/O配置 |
通过USB端口，使用Anybus Configuration Manager软件 |
| 认证 |
CE, CULUS, ATEX/Haz.Loc, RoHS |
