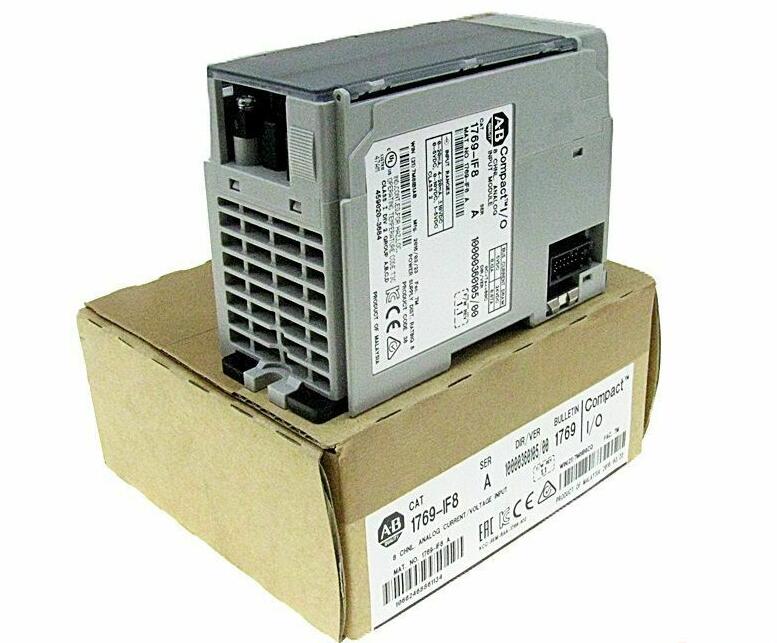

1769-IF8模块是专门为CompactLogix提供8路模拟量输入模块。可接收电流或电压输入信号。

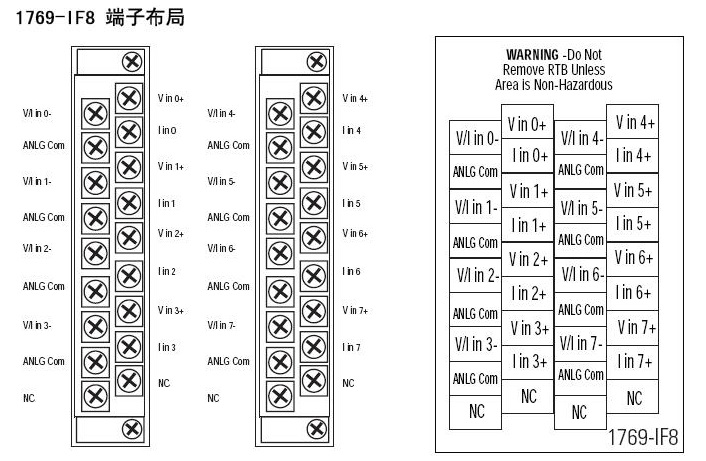

• 1769-IF8端子分布图

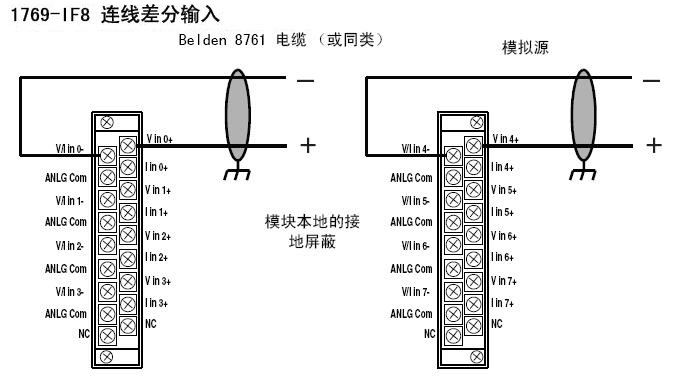

• 1769-IF8差分输入接线图

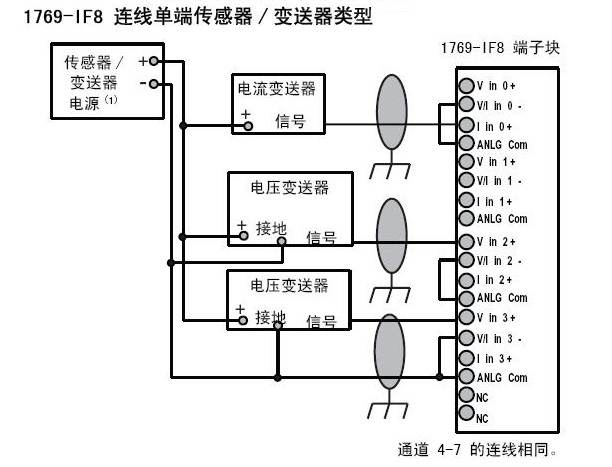

• 1769-IF8单端输入接线图

• RSLogix5000软件组态

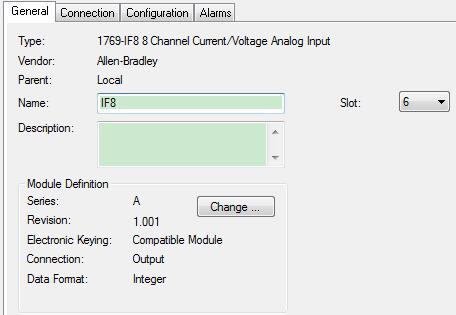

 (1) 添加该模块，注意槽号要一致。如果槽号不一样，下载在线时模块会报错，连接不到数据。

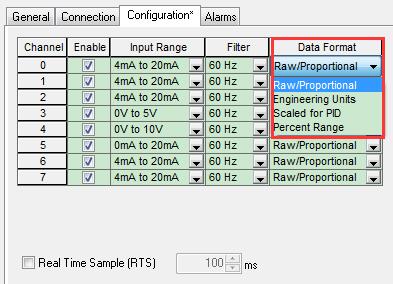

(2) 在Configuration里对8个通道所采集的信号、数据格式、通道激活等功能进行设置：

选择不同的数据格式，接收到的离散数据也不同。

Raw/Proportional 原始/比例数据

Engineering Units 工程单位

Scaled for PID PID比例

Percent Range 百分比

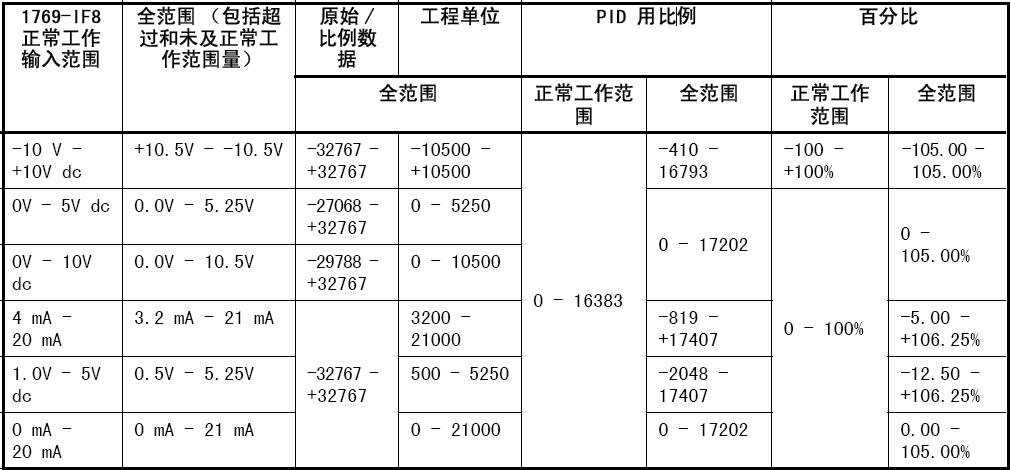

(3) 1769-IF8离散数据范围



更多详情请参考：

literature.rockwellautomation.com/idc/groups/literature/documents/in/1769-in088_-en-p.pdf

literature.rockwellautomation.com/idc/groups/literature/documents/um/1769-um002_-zh-p.pdf
